Bedienungsanleitung
Operation Manual
Bausatz Licht-
Einfahrsignal
Colour light
entry signal, kit
6732 H0
7732 TT
1. Wichtige Hinweise / Important information ........................................................ 2
2. Einleitung / Introduction ..................................................................................... 4
3. Zusammenbau / Assembly ................................................................................ 4
4. Einbau / Mounting ............................................................................................. 6
5. Anschluss / Connection ..................................................................................... 6
6. Gewährleistung / Warranty ................................................................................ 7
7. Technische Daten / Technical data .................................................................... 7
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann 6731 H0
Inhaltszusammenfassung für Viessmann 6731 H0
- Seite 1 All manuals and user guides at all-guides.com Bedienungsanleitung Operation Manual Bausatz Licht- Einfahrsignal Colour light entry signal, kit 6732 H0 7732 TT 1. Wichtige Hinweise / Important information ............2 2. Einleitung / Introduction ..................4 3. Zusammenbau / Assembly ................4 4.
-
Seite 2: Wichtige Hinweise

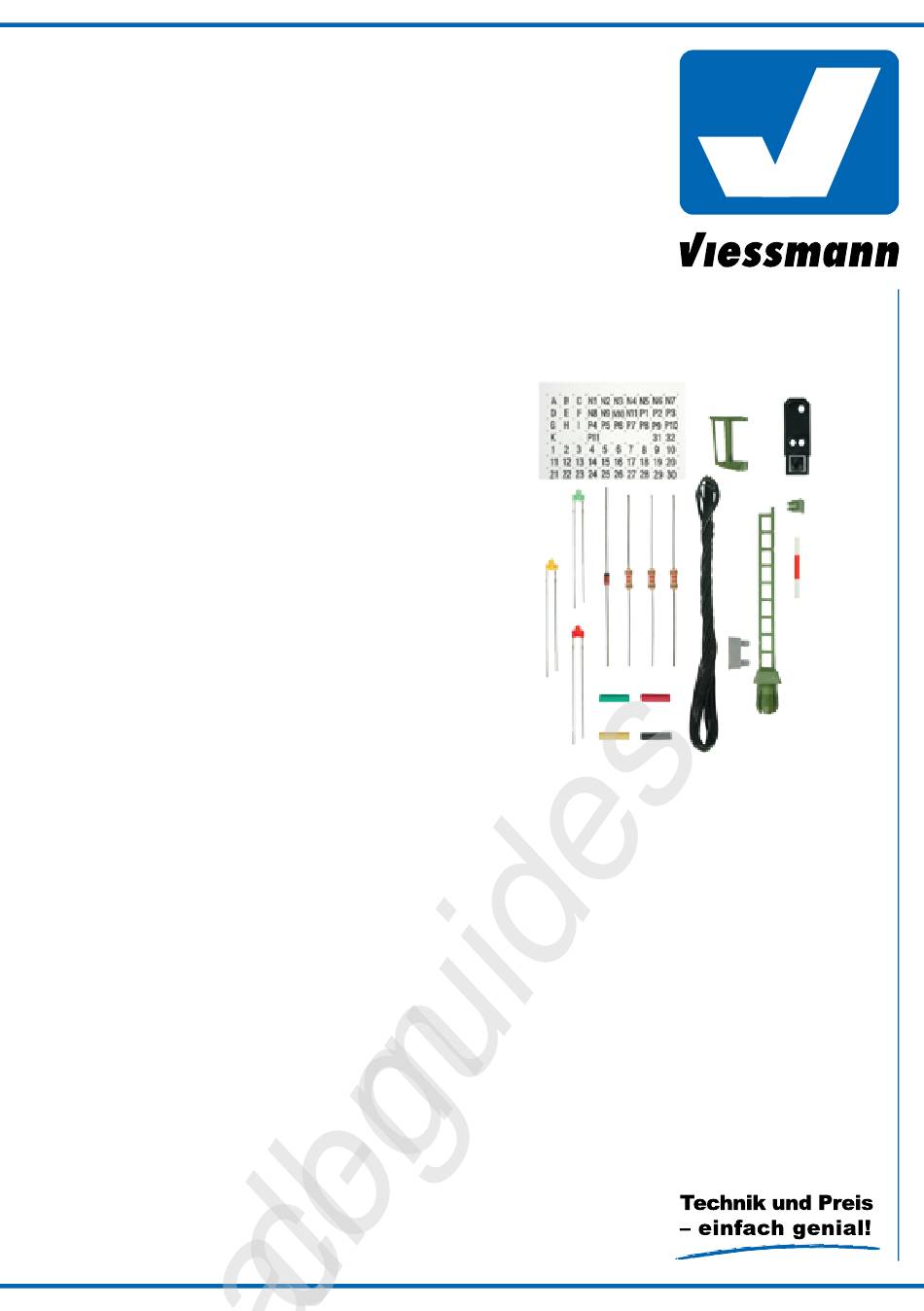

All manuals and user guides at all-guides.com 1. Wichtige Hinweise 1. Important information Bitte lesen Sie vor der ersten Anwendung des Produktes Please read this manual completely and attentively be- bzw. dessen Einbau diese Bedienungsanleitung aufmerksam fore using the product for the first time. Keep this manual. durch. - Seite 3 All manuals and user guides at all-guides.com Bauteilbezeichnung part image Nummerntafel Number board Aufkleber für Nummerntafel Label for number board Signalkorb Vorsignal Signal basket distant signal Signalkorb Hauptsignal Signal basket main signal Leiterbahn Leading road Signalschirm Vorsignal Signal background distant signal Signalschirm Einfahrsignal Signal background entry signal Signalschirm Blocksignal...
- Seite 4 LED wartungsfreien, energiesparenden und langlebigen LEDs lighting. bestückt. The Viessmann patented base socket provides flexible Der Viessmann Patentsteckfuß sorgt für einfache und and quick exchange from the top. schnelle Montage von oben. Zur Montage benötigen Sie Werkzeuge. Wir empfehlen: We recommend the following tools: Feinlötkolben, möglichst dünne Spitze...
- Seite 5 All manuals and user guides at all-guides.com Abb. 4 Fig. 4 3 mm 24 25 Löten Sie an einem Ende der restlichen Kabel einen Solder at the end of the remaining cables one resistor Widerstand gemäß Abb. 4 an. Schieben Sie je einen according to fig.
-
Seite 6: Einbau
Direkt per Schalter an einen Modellbahntrafo. Via switch directly to a transformer. An ein Viessmann Steuermodul. To a Viessmann control module. Wir empfehlen die Verwendung eines Steuermoduls (z. We recommend to use a control module (e. g. item-No. B. Art.-Nr. 5220 – 5222 und 5224). Dann verfügt Ihr Si- 5220 –... - Seite 7 All manuals and user guides at all-guides.com Abb. 8 Fig. 8 braun/brown Diode gelb/yellow diode blau /blue Tasten-Stellpult 2-begriffig Vorsignal - 16 V ~ Steuerung viessmann Steuermodul für Licht-Blocksignal 5221 zum Gleis Viessmann 5547 rot/red grün/green 2 x schwarz/black...
-
Seite 8: Gewährleistung
Sie finden die Fehlerursache nicht, nehmen Sie bitte contact our service department (service@viessmann- Kontakt mit uns auf (service@viessmann-modell.com). modell.com). Please send the item to the Viessmann Senden Sie uns den Artikel zur Kontrolle bzw. Reparatur service department for check and repair only after con- bitte erst nach Rücksprache zu.
