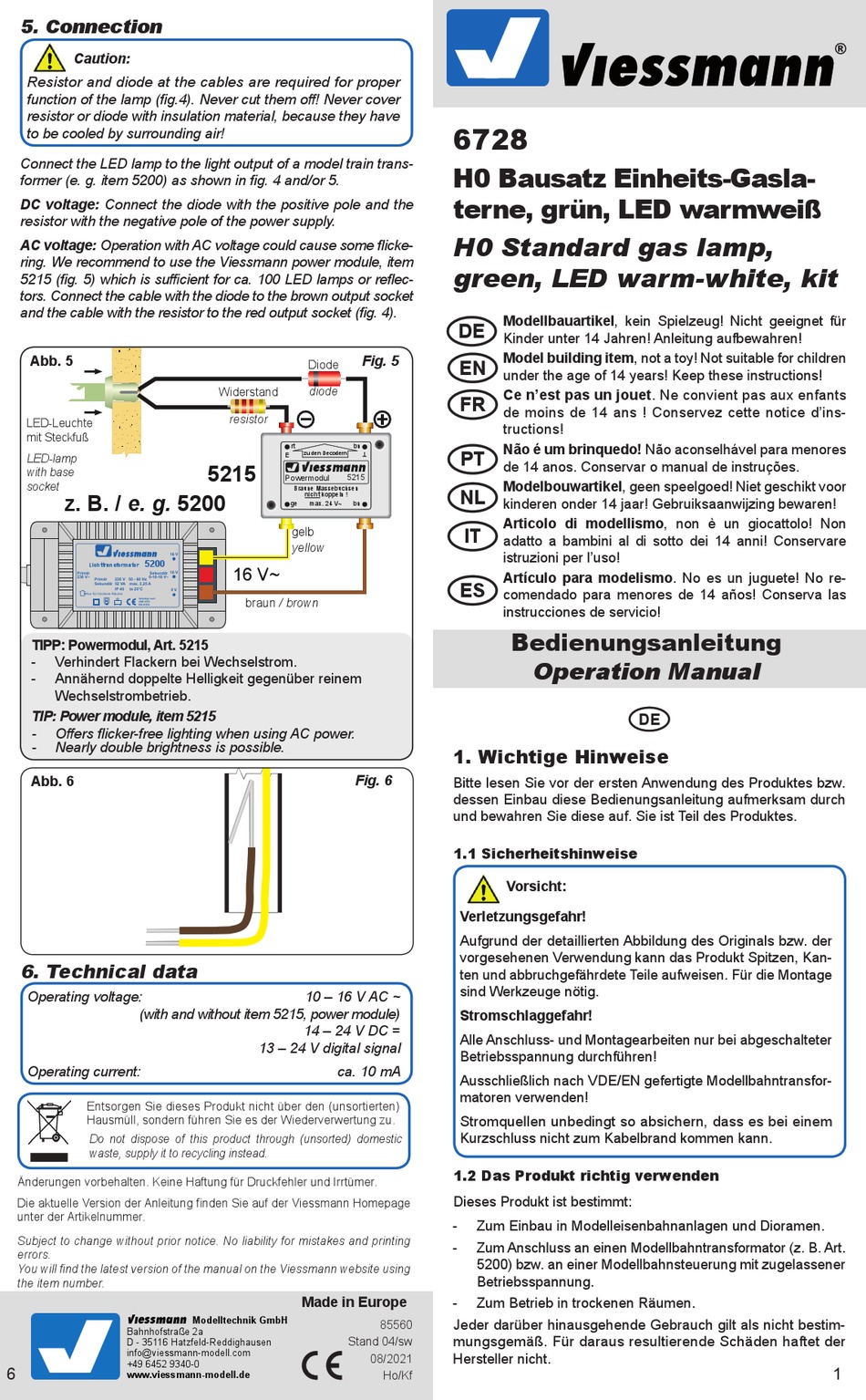

5. Connection
Caution:
Resistor and diode at the cables are required for proper
function of the lamp (fig.4). Never cut them off! Never cover
resistor or diode with insulation material, because they have
to be cooled by surrounding air!
Connect the LED lamp to the light output of a model train trans-
former (e. g. item 5200) as shown in fig. 4 and/or 5.
DC voltage: Connect the diode with the positive pole and the
resistor with the negative pole of the power supply.
AC voltage: Operation with AC voltage could cause some flicke-
ring. We recommend to use the Viessmann power module, item
5215 (fig. 5) which is sufficient for ca. 100 LED lamps or reflec-
tors. Connect the cable with the diode to the brown output socket
and the cable with the resistor to the red output socket (fig. 4).
Abb. 5
LED-Leuchte
mit Steckfuß
LED-lamp
with base
socket
z. B. / e. g. 5200
16 V
5200
Lichttransformator
10 V
Primär Sekundär
230 V~ 0-10-16 V~
Primär 230 V 50 - 60 Hz
Sekundär 52 VA max. 3,25 A
IP 40 ta 25°C
Nur für trockene Räume
Gefertigt nach
VDE 0570
EN 61558
TIPP: Powermodul, Art. 5215
- Verhindert Flackern bei Wechselstrom.
- Annähernd doppelte Helligkeit gegenüber reinem
Wechselstrombetrieb.
TIP: Power module, item 5215
- Offers flicker-free lighting when using AC power.
- Nearly double brightness is possible.
Abb. 6
6. Technical data
Operating voltage:
(with and without item 5215, power module)
Operating current:
Entsorgen Sie dieses Produkt nicht über den (unsortierten)
Hausmüll, sondern führen Sie es der Wiederverwertung zu.
Do not dispose of this product through (unsorted) domestic
waste, supply it to recycling instead.
Änderungen vorbehalten. Keine Haftung für Druckfehler und Irrtümer.
Die aktuelle Version der Anleitung finden Sie auf der Viessmann Homepage
unter der Artikelnummer.
Subject to change without prior notice. No liability for mistakes and printing
errors.
You will find the latest version of the manual on the Viessmann website using
the item number.
Viessmann
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
info@viessmann-modell.com
+49 6452 9340-0
6
www.viessmann-modell.de
Diode
diode
Widerstand
resistor
rt
zu den Decodern
E
5215
viessmann
Powermodul
Braune Massebuchsen
nicht koppeln !
ge max. 24 V~
gelb
yellow
16 V~ 16 V~
0 V
braun / brown
10 – 16 V AC ~
14 – 24 V DC =
13 – 24 V digital signal
Made in Europe
Modelltechnik GmbH
6728

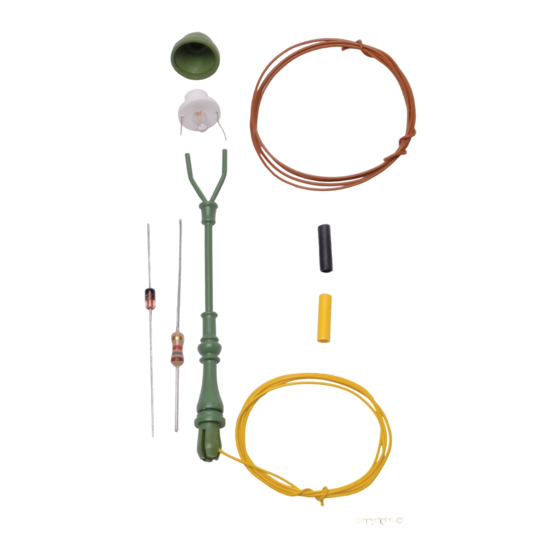

H0 Bausatz Einheits-Gasla-
terne, grün, LED warmweiß
H0 Standard gas lamp,
green, LED warm-white, kit
DE
Fig. 5
EN
FR
bn
PT
5215
NL
bn
IT
ES
1. Wichtige Hinweise
Fig. 6
Bitte lesen Sie vor der ersten Anwendung des Produktes bzw.
dessen Einbau diese Bedienungsanleitung aufmerksam durch
und bewahren Sie diese auf. Sie ist Teil des Produktes.
1.1 Sicherheitshinweise
Verletzungsgefahr!
Aufgrund der detaillierten Abbildung des Originals bzw. der
vorgesehenen Verwendung kann das Produkt Spitzen, Kan-
ten und abbruchgefährdete Teile aufweisen. Für die Montage
sind Werkzeuge nötig.
Stromschlaggefahr!
Alle Anschluss- und Montagearbeiten nur bei abgeschalteter
Betriebsspannung durchführen!
ca. 10 mA
Ausschließlich nach VDE/EN gefertigte Modellbahntransfor-
matoren verwenden!
Stromquellen unbedingt so absichern, dass es bei einem
Kurzschluss nicht zum Kabelbrand kommen kann.
1.2 Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
- Zum Einbau in Modelleisenbahnanlagen und Dioramen.
- Zum Anschluss an einen Modellbahntransformator (z. B. Art.
5200) bzw. an einer Modellbahnsteuerung mit zugelassener
Betriebsspannung.
- Zum Betrieb in trockenen Räumen.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestim-
85560
mungsgemäß. Für daraus resultierende Schäden haftet der
Stand 04/sw
Hersteller nicht.
08/2021
Ho/Kf
Modellbauartikel, kein Spielzeug! Nicht geeignet für
Kinder unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for children
under the age of 14 years! Keep these instructions!
Ce n'est pas un jouet. Ne convient pas aux enfants
de moins de 14 ans ! Conservez cette notice d'ins-
tructions!
Não é um brinquedo! Não aconselhável para menores
de 14 anos. Conservar o manual de instruções.
Modelbouwartikel, geen speelgoed! Niet geschikt voor
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo! Non
adatto a bambini al di sotto dei 14 anni! Conservare
istruzioni per l'uso!
Artículo para modelismo. No es un juguete! No re-
comendado para menores de 14 años! Conserva las
instrucciones de servicio!
Bedienungsanleitung
Operation Manual
DE
Vorsicht:
1
