Gerätebeschreibung
Der Absolutdruck-Messumformer AD 1000 bzw. das Barometer BA 1000 eignet sich
zur Anzeige des Luftdrucks und Absolutdrucks. Er findet Anwendung z. B. in
Wetterstationen, sowie auf Flughäfen.
Kernstück des Gerätes ist eine evakuierte Dose aus CuBe, die in Abhängigkeit des
barometrischen Luftdrucks zusammengedrückt wird. Die Bewegungen der
Barometerdose werden mittels eines induktiven Wegaufnehmers berührungslos
gemessen. Bei AD 1000 ist der Druckanschluss herausgeführt.
3
Inbetriebnahme
3.1
Funktionsbeschreibung
Der Absolutdruck-Messumformer AD 1000 bzw. das Barometer BA 1000 sind
Präzisionsmessgeräte und sollten trotz ihrer Robustheit sorgfältig behandelt werden.
Die Montage in unmittelbarer Nähe von Wärme- und Strahlungsquellen sollte
vermieden werden. Zweckmäßigerweise wird das Gerät an einer erschütterungsfreien
Wand in senkrechter Einbaulage (Schlauchanschlüsse für Druck (+) und Unterdruck
(-) zeigen nach unten) befestigt.
3.2

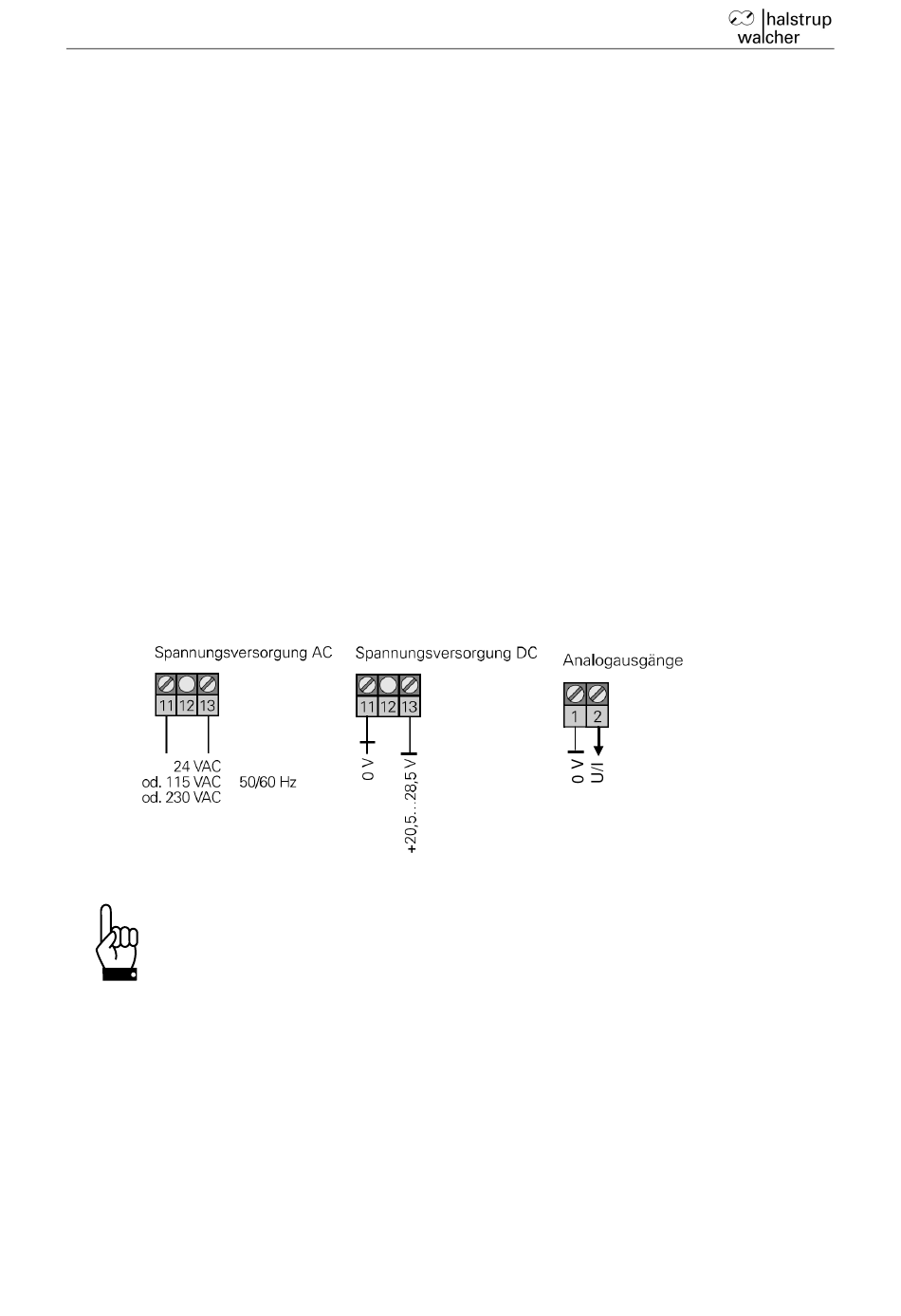

Elektrische Anschlüsse im Gerät:
Vorgeschriebene Netzspannung (siehe Typen-Schild)
beachten!
Der Messumformer ist gegen Verpolung der Versorgungsspannung geschützt.
Der Signalausgang ist kurzzeitig kurzschlussfest.
Betriebsanleitung AD1000/BA1000
