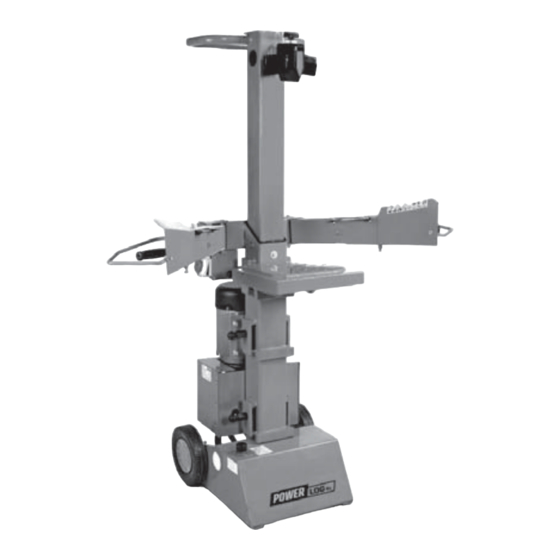

- Seite 1 POWER ŠTÍPAČKA na dřevo ŠTIEPAČKA na drevo HOLZSPALT - Maschine Originální návod k použití Preklad originálneho návodu na použitie Übersetzung der Originalbetriebsanleitung Bezpečnostní pokyny Bezpečnostné pokyny Sicherheitsanweisungen Náhradní díly Náhradné diely Ersatzteile...
- Seite 3 Popis přístroje / Popis prístroja / Beschreibung des Gerätes číslo náhr. Popis Označenie Beschreibung dílu/ Objedná- vacie č./ Ersatzteil- -Nr.: Štípací klín Štiepací klin Spaltkeil 359314 Ovládací rameno levé Ovládacie rameno ľavé Bedienarm, Links 359310 Štípací stůl Štiepací stôl Spalttisch Motor Motor Motor...
-
Seite 4: Montáž
Montáž / Montáž / Montage Montáž ovládacích ramen Nasaďte ovládací ramena a zasuňte trubku do drážky příčné spojky. Montáž ovládacích ramien Nasaďte ovládacie ramená a zasuňte rúrku do drážky priečnej spojky. Montage von Bedienarmen Bedienarme aufsetzen und das Rohr in die Nut des Querverbindungsstück einschieben. - Seite 5 Záchytný čep zajistěte na spodní straně straně pod- ložkou a vyhnutím závlačky. Záchytný čap zaistite na spodnej strane podložkou a vyhnutím závlačky. Den Haltebolzen auf der unteren Seite mit Unterschei- be und durch Biegung des Splintes sichern. Montáž kol Montáž kolies Montage von Rädern Stůl lze podle délky štípaného dříví...
-
Seite 6: Es Prohlášení O Shodě
ES na bezpečnost a hygienu. V případě změny přístroje, která s námi nebyla konzultována, ztrácí toto prohlášení svou platnost. Označení přístroje: Powerlog 6t Sériové číslo: - 1300001-1600000 Příslušné směrnice ES: - 2006/42/ES - 2014/30/EU... -
Seite 7: Inhaltsverzeichnis
Stroj nesmíte obsluhovat dokonalého POZOR! prostudování tohoto návodu, respektování všech Před opravou, údržbou nebo čištěním vždy daných pokynů a jeho řádnéhosmontování. motor vypněte a stroj odpojte od sítě vytaže- Návod uschovejte pro případné další použití. ním vidlice ze zásuvky. Nebezpečí pořezání a zhmoždění. Nikdy se Obsah nedotýkejte nebezpečných oblastí, když... -
Seite 8: Symbol Recyklace
Symbol recyklace Zbytková rizika Elektrická zařízení nepatří do domovního od- I přes správné užití stroje a při dodržení všech padu.Zařízení, příslušenství a obaly předejte předepsaných bezpečnostních pokynů je nutno k ekologické recyklaci. Podle evropské směrni- vzhledem ke konstrukci stroje a způsobu jeho uži- ce 2002/96/EU o elektro- a elektronických star- tí, počítat s jistými tzv. -
Seite 9: Pokyny Pro Přepravu
• Nepřetěžujte stroj. Výsledky práce jsou nejlepší, pra- • Venku používejte jen prodlužovací kabely k tomu cujete-li s udanými výkonnostními hodnotami. schválené a příslušně označené. • Stroj provozujte pouze s řádně namontovanými • Nepoužívejte žádné provizorní elektrické připojení. ochrannými prvky a neměňte na stroji nic, co by •... -
Seite 10: Práce Se Štípačem Palivového Dřeva
• Před uvedením stroje do chodu je třeba uzávěr bez- Hydraulika podmínečně o několik otáček uvolnit, aby stlačený vzduch v hydraulickém systému mohl během práce • Stroj nikdy nespouštějte, hrozí-li nebezpečí prostřed- unikat. nictvím hydraulické kapaliny. • Po ukončení práce uzávěr opět dotáhněte. •... - Seite 11 Zvláštní pokyny pro štípání Obsluha • Příprava: Práce obouruč Připravte ke štípání špalky, které odpovídají předem uvedeným rozměrům a dbejte, aby špalky byly rovně Neobsluhujte štípač dřeva nikdy ve dvou. (kolmo) nařezány. Špalek vkládejte do štípače tak, aby pro Vás nevzniklo žádné nebezpečí. Dodržujte doporu- Nikdy neblokujte ovládací...
-
Seite 12: Údržba A Péče O Stroj
1. Uvolněte uzamykací čepy. Možné problémy při štípání dlouhého dříví: Štípané 2. Vytáhněte desku stolu. dřevo není zcela rozštípnuto, pevně svírá štípací 3. Umístěte pracovní stůl do vhodné polohy podle dél- klín a při zpětném chodu se zvedá i špalek. V tako- ky štípaného špalku a zajistěte jej opět uzamykacími vém případě... - Seite 13 Naostření štípacího klínu Kdy je nutné olej vyměnit? Po dlouhé době provozování stroje, dojde-li ke snížení štípacího výkonu nebo v případě lehké deformace ostří, První olej je třeba vyměnit po 50 pracovních hodi- štípací klín přibruste nebo jej naostřete jemným pilníkem nách, potom každých 500 pracovních hodin.
-
Seite 14: Technická Data
Technická data Powerlog 6t Hydraulický olej (max.) 4,5 litru Síla na štípacím klínu 60 kN (6 t) Hydraulický tlak 21 MPa (210 bar) Délka špalku max. Výkon motoru 1050 mm P1 3,5 kW (S6 40%) Průměr špalku min. 50 mm – max. 350 mm Připojení... -
Seite 15: Es Vyhlásenie O Zhode
ES na bez- pečnosť a hygienu. V prípade zmeny prístroja, ktorá s nami nebola konzultovaná, stráca toto vyhlásenie svoju platnosť. Označenie prístroja: Powerlog 6t Číslo výrobku: - 1300001-1600000 Príslušné smernice ES: - 2006/42/ES... -
Seite 16: Obsah Dodávky
Stroj nesmiete obsluhovať bez dokona- pečnostné upozornenia v ňom uvedené. Striktne dodrži- lého preštudovania tohto návodu, re- avajte všetky pokyny. špektovania všetkých daných pokynov a jeho riadneho zmontovania. POZOR! Návod uschovajte pre prípadné ďalšie použitie. Pred opravou, údržbou alebo čistením vždy motor vypnite a stroj odpojte od siete vytiahnutím vidlice zo zásuvky. -
Seite 17: Symbol Recyklácia
Symbol recyklácia Ostatné riziká Elektrické zariadenia nepatria do domového Aj napriek správnemu použitiu stroja a pri dodr- odpadu. Zariadenia, príslušenstvo a obaly žanívšetkých predpísaných bezpečnostných po- odovzdajte na ekologickú recykláciu. Podľa kynov je nutné vzhľadom na konštrukciu stroja a spôso- smernice EÚ... -
Seite 18: Pokyny Pre Prepravu
• Udržujte pracovisko v poriadku. Neporiadok môže byť • Nepoužívajte poškodené prívodné káble. príčinou úrazu. • Vonku používajte iba predlžovacie káble na to schvále- • Nepreťažujte stroj. Výsledky práce sú najlepšie, ak pra- né a príslušne označené. cujete s udanými výkonnostnými hodnotami. •... -
Seite 19: Práca So Štiepačkou Palivového Dreva
• Pred uvedením stroja do chodu je potrebné uzáver Istenie proti opätovnému rozbehu pri bezpodmienečne o niekoľko otáčok uvoľniť, aby stla- výpadku prúdu (vypínač pri nulovom napätí) čený vzduch v hydraulickom systéme mohol počas Pri výpadku prúdu sa prístroj automaticky vypne. Nové práce unikať. - Seite 20 • Prestavenie výšky zdvihu Obsluha Pri kratších kusoch dreva môžete pracovný výkon zvýšiť Práca obojručne skrátením spätného chodu štiepacieho klinu. Neobsluhujte štiepačku dreva nikdy vo dvojici. 1. Postavte poleno na štiepací stôl a prejdite so štie- pacím klinom stlačením oboch ovládacích rukovätí Nikdy neblokujte ovládaciu rukoväť...
-
Seite 21: Údržba A Starostlivosť O Stroj
1. Uvoľnite uzamykatelné čapy. Možné problémy pri štiepaní dlhého dreva: Štiepa- 2. Vytiahnite dosku stola né drevo nie je celkom rozštiepené, pevne zviera 3. Umiestnite pracovný stôl do vhodnej polohy podľa štiepací klin a pri spätnom chode sa zdvíha i pole- dĺžky štiepaného polena a zabezpečte ho opäť... -
Seite 22: Záruka
Naostrenie štiepacieho klinu Kedy je nutné olej vymeniť? Po dlhom čase prevádzky stroja, ak dôjde k zníženiu štiepacieho výkonu alebo v prípade ľahkej deformácie Prvý olej je potrebné vymeniť po 50 pracovných ostria, štiepací klin nabrúste alebo ho naostrite jemným hodinách, potom každých 500 pracovných hodín. -
Seite 23: Technické Dáta
Technické dáta Powerlog 6t Hydraulický olej (max.) 4,5 litru Sila na štiepacom klinu Hydraulický tlak 60 kN (6 t) 21 MPa (210 bar) Dĺžka polena 1050 mm Príkon motora P1 3,5 kW (S6 40%) Priemer polena min. 50 mm – max. -
Seite 24: Eg - Konformitätserklärung
Umlauf bringen, allen zugehörigen grundlegenden der Sicherheits- u. Gesundheitsanforderungen der EG-Richtlinie entsprechen. Bei einer nicht mit uns abgestimmten Änderung des Gerätes, verliert diese Erklärung ihre Gültigkeit. Bezeichnung des Gerätes: Powerlog 6t Seriennummer: - 1300001-1600000 Einschlägige EG-Richtlinien: - 2006/42/ES... -
Seite 25: Lieferungsinhalt
Das Gerät dürfen Sie nicht bedienen ACHTUNG! bevor Sie diese Anleitung durchgelesen Bevor Sie mit Reparatur, Wartung oder Pfl ege haben unter Folgung allen geltenden anfangen immer zuerst Motor abschalten und Anweisungen sowie ordnungsgemäßen das Gerät durch Ausziehen des Steckers vom Montage des Gerätes. -
Seite 26: Symbol Der Wiederverwendung
ten vertraut und über mögliche Risiken belehrt wur- Symbol der Wiederverwendung den. Event. Reparaturen des Holzspalters darf, außer dem Hersteller, nur Autorisierter Service durchführen. Elektro-Geräte gehören nicht in Hausmüll. Ge- räte, Zubehör u. Verpackungen übergeben Sie Restrisiko zu ökologischer Wiederaufbereitung. Gemäß EU-Richtlinie 2002/96/EU über Elektro-und Elek- Auch bei Sachgemäßen Bedienung des Gerätes tronik- Geräten, ist es notwendig alte, benutzte... -
Seite 27: Transporthinweise
• Der Bediener ist bei der Arbeit für die Dritten Verantwortlich • Bei Benutzung des Kabeltrommel, Kabel vollständig ab- • Kinder sowie Minderjährige bis 18-Lebensjahr dürfen spulen. das gerät nicht bedienen. • Stecker u. Steckdosen an Verbindungskabel müssen • Halten Sie Kinder fern von dem Arbeitsbereich des Gerätes. aus Gummi, Weich-PVC oder andersartigem Thermo- •... -
Seite 28: Inbetriebnahme
Inbetriebnahme Ein / Ausschalten • Stellen Sie sicher, dass die Maschine vollständig Vor jedem Gebrauch der Maschine überprüfen Sie gemäß den Anweisungen montiert ist. zuerst deren Ausschaltsystemfunktion (mittels Ein- • Vor Inbetriebnahme überprüfen Sie: und Ausschalten). − Beschädigung der Isolation des Verbindungska- bels ggf. - Seite 29 nie zu den beweglichen Maschinenteilen an. Halten Sie sicheren Abstand von dem Holzblock, Schieber und Spaltkeil ein. • Spalten Sie Holzblöcke mit max. Länge von 1050 mm. • Überprüfen Sie vor dem Spalten, ob die Spalt- säule genügend geschmiert ist, damit diese problemlos hoch und runter fahren kann.
- Seite 30 Schliessbolzen Sicherungsschraube • Einrichten des Spaltkreuzes 1. Lösen Sie die „Stern“-Schraube auf. 2. Stellen Sie den Spaltkreuz in die entsprechende Po- sition ein. (Die Sternschraube fi nden Sie über dem Bohrloch im Spaltkeil.) 3. Ziehen Sie die Schraube wieder fest an. Kontrollieren Sie während des Spaltens ständig, ob •...
-
Seite 31: Wartung U. Pfl Ege Der Maschine
Wartung u. Pfl ege der Sternschraube Maschine Vor diesen Arbeitsvorgängen trennen Sie die Maschine von Netz ab (ziehen Sie den Stecker aus der Steckdose heraus). Tragen Sie bei diesen Arbeiten immer Schutzhand- schuhe Beachten Sie folgende Arbeitsvorgänge, damit die štiepací kríž Funktionsfähigkeit der Maschine erhalten bleibt. -
Seite 32: Garantie
Befi ndet sich der Ölpegel zwischen den Markierun- gen, dann gibt es genug Öl in der Maschine 6. Überprüfen Sie die Dichtung. Es darf nicht beschädigt sein. Beschädigte Dichtung tauschen Sie aus. 7. Nach dem Beenden der Kontrolle setzen Sie wieder den Ablassstopfen Stopfen auf und ziehen Sie es fest an. -
Seite 33: Technische Daten
Technische Daten Modell Powerlog 6t Hydrauliköl (Max.) 4,5 Liter Max. Spaltkeildruck Hydraulikdruck 60 kN (6 t) 21 MPa (210 bar) Max. Klotzlänge. 1050 mm Motorleistung P1 3,5 kW (S6 40%) Ø Klotzes min. 50 mm – max. 350 Anschluss zum... - Seite 36 POWER Mountfi eld a.s. Mirošovická 697 251 64 Mnichovice Czech Republic...
