Seite 2: Einführung
Einführung Das Digital Spectrum Modulation System (das digitale Modulationssystem von Spektrum - DSM) bietet Ihnen die ultimative Sicherheit bei Fernsteuerverbindungen. Sie brauchen sich keine Sorgen mehr zu machen, ob andere Sender unbeabsichtigt auf Ihrer Frequenz eingeschaltet werden, oder auf eine Frequenzzuteilung warten, um trainieren zu können, oder sich um Interferenzen von nicht entstörten Motoren, Fahrtreglern und anderen... - Seite 3 Features • Schließt das Risiko, dass unbeabsichtiges Einschalten von Sendern zu Störungen führt, aus • Ist gegen NF-Interferenz durch im Modell integrierte Teile (nicht entstörte Motoren, Drehzahlregler, Reibungsgeräusche Metall auf Metall) unempfindlich • Bietet Sicherheit gegen Störungen durch alle äußeren Quellen wie Fremdsender, Handys, Funkruf-Pager, WiFi-Systeme •...
- Seite 4 79 Kanäle sind verfügbar, und die Wahrscheinlichkeit ist sehr gering, dass ein DSM Spektrum-System ein anderes stört. Die Kapazität des DSM-Systems umfaßt 79 Kanäle. Im unwahrscheinlichen Fall, dass das Spektrum abgedeckt ist, kann das 80. Fernsteuer-System keine Verbindung herstellen und damit auch keine Störungen...
- Seite 5 Installations- Bei der Erstinstallation muß der Empfänger bzw. die Empfänger an das Sendermodul Anweisungen "gebunden" werden. Diese Anbindung ist notwendig, um es dem Empfängerprogramm zu ermöglichen, seinen zugewiesenen Sender von anderen zu unterscheiden. Während des Bindens werden auch die Fail-Safe – Anweisungen vom Sender an den Empfänger übertragen (siehe Abschnitt "Bindung"...
- Seite 6 Installation des Sendermoduls (Fortsetzung) 4. Drehen Sie die Antenne auf dem Modul und richten Sie diese vertikal aus. 5. Wenn der Sender PPM- und PCM-kompatibel ist, muß der Sender auf PPM – Modulation eingestellt sein. Halten Sie sich bei Detailfragen an die Ihrem Sender beiliegende Dokumentation.

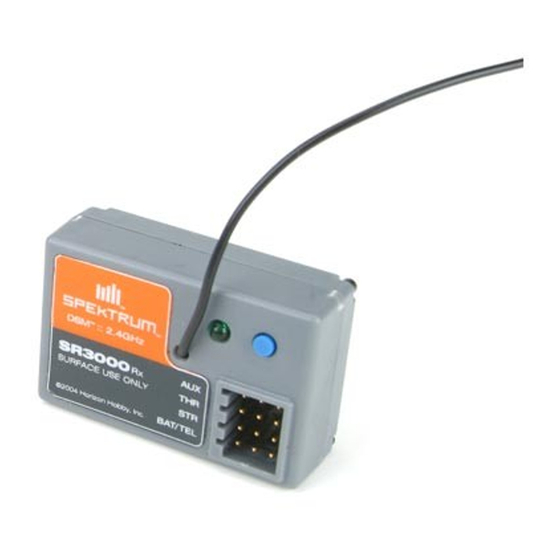

- Seite 7 Installation des 1. Kleben Sie den Empfänger mit doppelseitigem Empfängers Schaumklebeband so in das Fahrzeug ein wie im Handbuch beschrieben. 2. Mit ihrer Länge von 8,5" ist die Antenne deutlich kürzer als konventionelle Antennen. Der Empfänger ist so eingerichtet, daß die Antenne oben aus dem Empfänger herausragen kann.
- Seite 8 Bitte beachten: Bei Bedarf kann die Antenne bei Installation des Empfängers (Fortsetzung) vernachlässigbarer Verringerung der Reichweite auf genau 3,6" gekürzt werden, um den Einbau zu erleichtern. 3. Verbinden Sie Servo und ESC-Kabel gemäß dem untenstehenden Schema. Die Verbindungskabel sind kompatibel zu Airtronics Z, JR®, Futaba, Hitec und KO –...
- Seite 9 Übliche Belegung am Empfänger: Kanalbelegung Port 1 – Stromversorgung und Telemetrie-Optionen Port 2 – CH1 Steuerung Port 3 – CH2 Gas Port 4 – CH3 Zusätzlicher Kanal / persönlicher Transponder Bitte beachten: Richten Sie die Servokabel so aus, daß der schwarze Draht auf der äußeren Seite des Empfängergehäuses liegt.
- Seite 10 Bindung Es ist notwendig, den Empfänger per Programm an ein bestimmtes Modul zu binden, so daß der Empfänger nur dieses Modul erkennt und alle Signale von anderen Quellen ignoriert. Wenn der Empfänger nicht an ein Modul gebunden ist, ist das System nicht betriebsfähig.
- Seite 11 5. Stellen Sie bei ausgeschaltetem Sender die Steuerknüppel und die Schalter für die Bindungsvorgang (Fortsetzung) Zusatzfunktionen auf die gewünschten Fail Safe – Positionen, normalerweise sind das: Gas neutral, Bremsen und Geradeausfahrt vorwärts. 6. Drücken und halten Sie die Bindungstaste am Sendermodul. 7.
-
Seite 12: Haftungsausschluss
Im unwahrscheinlichen Fall, daß eine hergestellte Verbindung abreißt, stellt der Empfänger Verlust der Verbindung / Fail-Safe die Servos auf die beim Bindungsvorgang eingestellten Positionen ein. Wenn der Empfänger vor dem Sender eingeschaltet wird, stellt der Empfänger sich auf den Fail- Safe –... - Seite 13 Technische Daten Bezeichnung Wertebereich Einheiten Frequenzband 2,400–2,4835 Kanäle Kanalabstand Schaltkreise/Bits DDS Codierempfindlichkeit Bitrate 15.625 Kbps Latenzzeit Auflösung/Kanal 4096 Bits Bezeichnung Bereich Einheiten Sender Ausgangsleistung Antenne Modulation Digital GFSK 160kHz dF Empfindlichkeit dBm BER 1E-3 Empfänger RC-Kanäle Leistung mA @ 4,8V Gewicht...
- Seite 14 Konformitäts- zertifikat...
- Seite 15 Spektrum Die Fa. Graupner GmbH & Co. KG, Henriettenstraße 94-96, 73230 Kirchheim/Teck gewährt Garantie von 24 ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt Monaten nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funktionsmängel.
