IA- REFUSOL 333K Version 03.6

6.4.2 Anschluss der Kabel an Kupferschiene

WARNUNG
Anschluss mit zwei Kabelschuhen

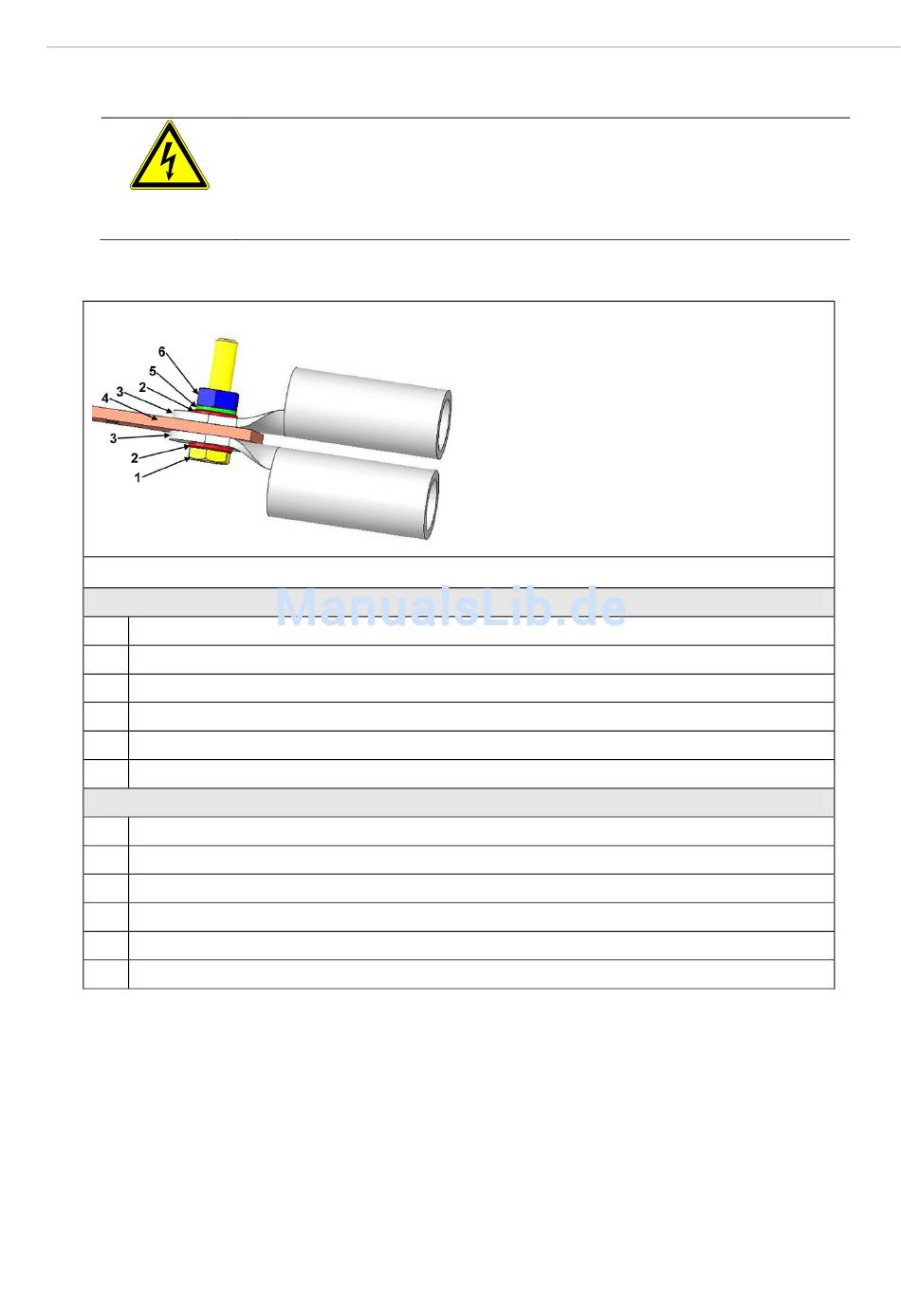

Bild 34: Befestigung an Kupferschiene mit zwei Kabelschuhen
1 Sechskantschraube M12x40 (DIN933 8.8)
2
Unterlegscheibe Form B M12 DIN 125-10,5 verzinkt
3
Kabelschuh
4 Stromschiene
5 Federring M12 DIN128-A10 verzinkt
6
Sechskantmutter M12 DIN934 8 verzinkt
1 Sechskantschraube M10x50 (DIN933 8.8)
2 Unterlegscheibe Form B M10 DIN 125-10,5 verzinkt
3 Kabelschuh
4 Stromschiene
5 Federring M10 DIN128-A10 verzinkt
6 Sechskantmutter M10 DIN934 8 verzinkt
44
Körperverletzung oder Sachschaden können eintreten.
 Befestigungsmaterial (z.B. Federringe) aus Sicherheitsgründen nur
einmal verwenden.
 Die Schraubverbindung M10(12) mit Drehmoment 44(75) Nm festziehen.
DC-Seite
AC-Seite
