Hachette Terminator T-800 Bauanleitung Seite 7

70-8
69-7
70-6
70-5 70-6
69-7
70-8 70-6
70-5
70-3
70-1
T-800 BAUANLEITUNG
EXPERTENTIPP!
Achte bei den folgenden Schritten
darauf, dass die Kunststoffhülsen
beim Einsetzen des Stifts von unten
gestützt werden.

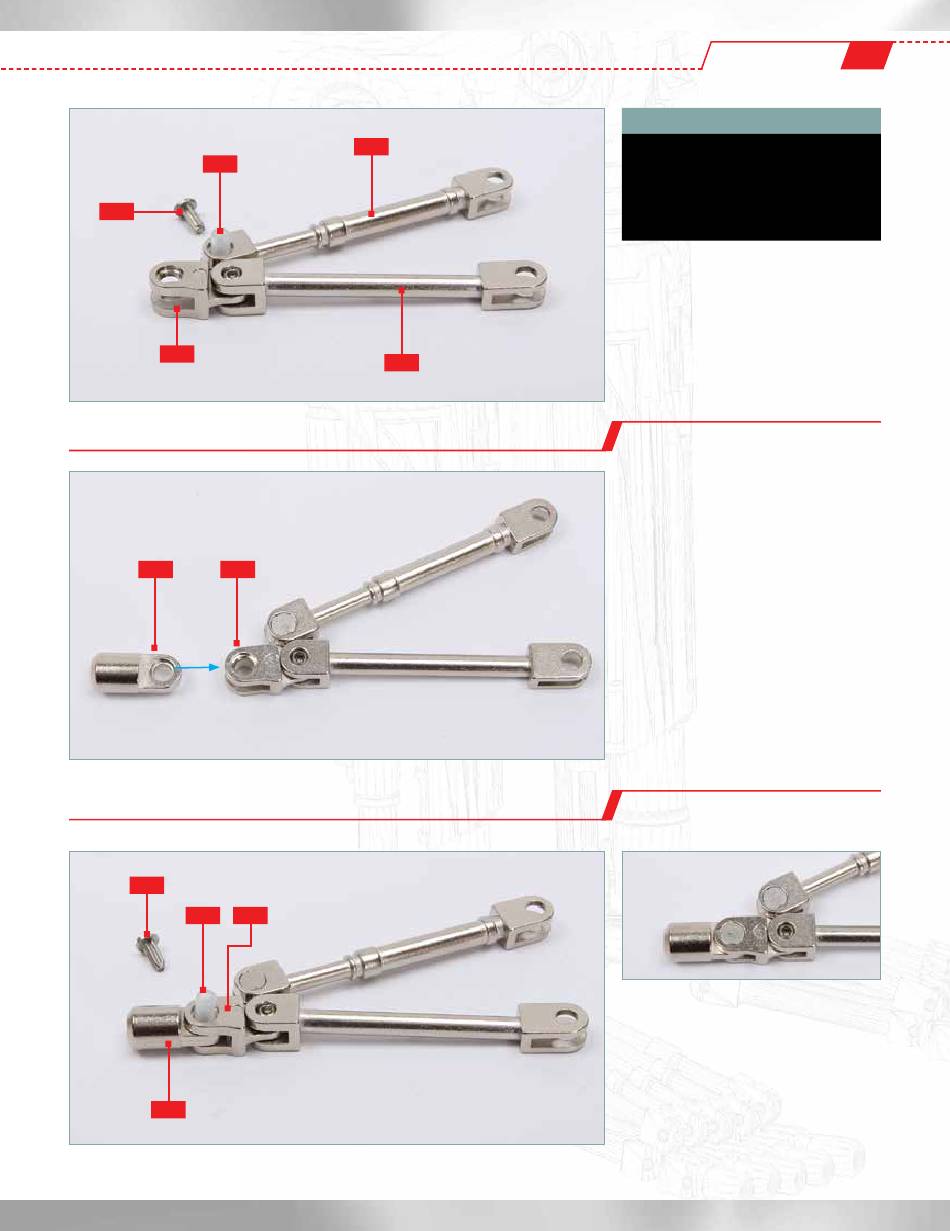

SCHRITT 4
Stecke eine Kunststoffhülse 70-8 durch die
Verbindung, wo das Scharniergelenk von Bauteil
70-3 über das Loch in Bauteil 70-6 passt. Löse
einen Fußgelenkstift 69-7 aus dem Rahmen und
beseitige alle rauen Kanten. Setze ihn in die
Kunststoffhülse ein. Beim Eindrücken wird das
Gelenk zwar fest, ist aber immer noch flexibel.
SCHRITT 5
Stecke das Loch am Ende des Zehenteils 70-5
zwischen die Löcher im Endscharnier von Bauteil
70-6 (Pfeil).
SCHRITT 6
Setze eine Kunststoffhülse 70-8 in das Gelenk
zwischen den Zehenteilen ein, wie abgebildet.
Schneide einen Fußgelenkstift 69-7 aus dem
Rahmen und glätte alle rauen Kanten. Drücke den
Stift 69-7 in die Kunststoffhülse 70-8, um eine
feste, aber flexible Verbindung zu erreichen.
Das kleine Bild zeigt, wie der Kopf des Stifts nach
dem Einsetzen in die Aussparung aussehen sollte.
70
