Funktionselemente

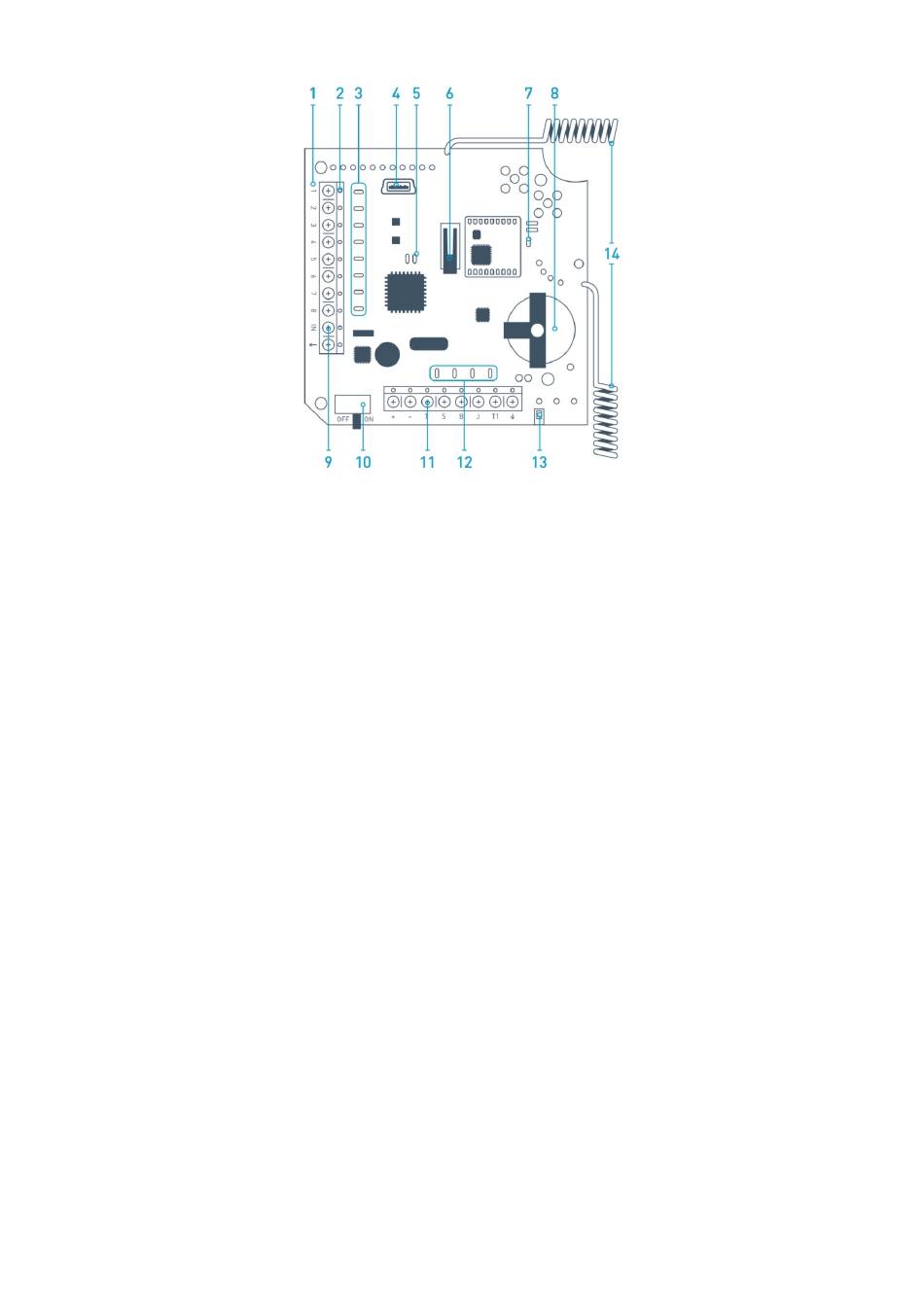

Abb. 1. Funksensorempfänger ocBridge Plus
1. — ocBridge Plus Hauptplatine
2. — Klemmleiste zum Anschluss an die Hauptzonen der Zentraleinheit
3. — 8 rote LEDs für Hauptzonen
4. — Mini-USB-Anschluss
5. — Rote und grüne LED (Beschreibung siehe Tabelle)
6. — Manipulationstaste gegen «Öffnen»
7. — Grüne Betriebsanzeige
8. — Batterie zum Sichern
9. — Digitaleingang IN
10. — Ein-/Ausschalter
11. — Klemmleiste zum Anschluss an die Servicezonen der Zentraleinheit
12. — 4 grüne LEDs für Servicezonen
13. — Manipulationstaste gegen «Abreißen» (auf der Rückseite der
Hauptplatine)
