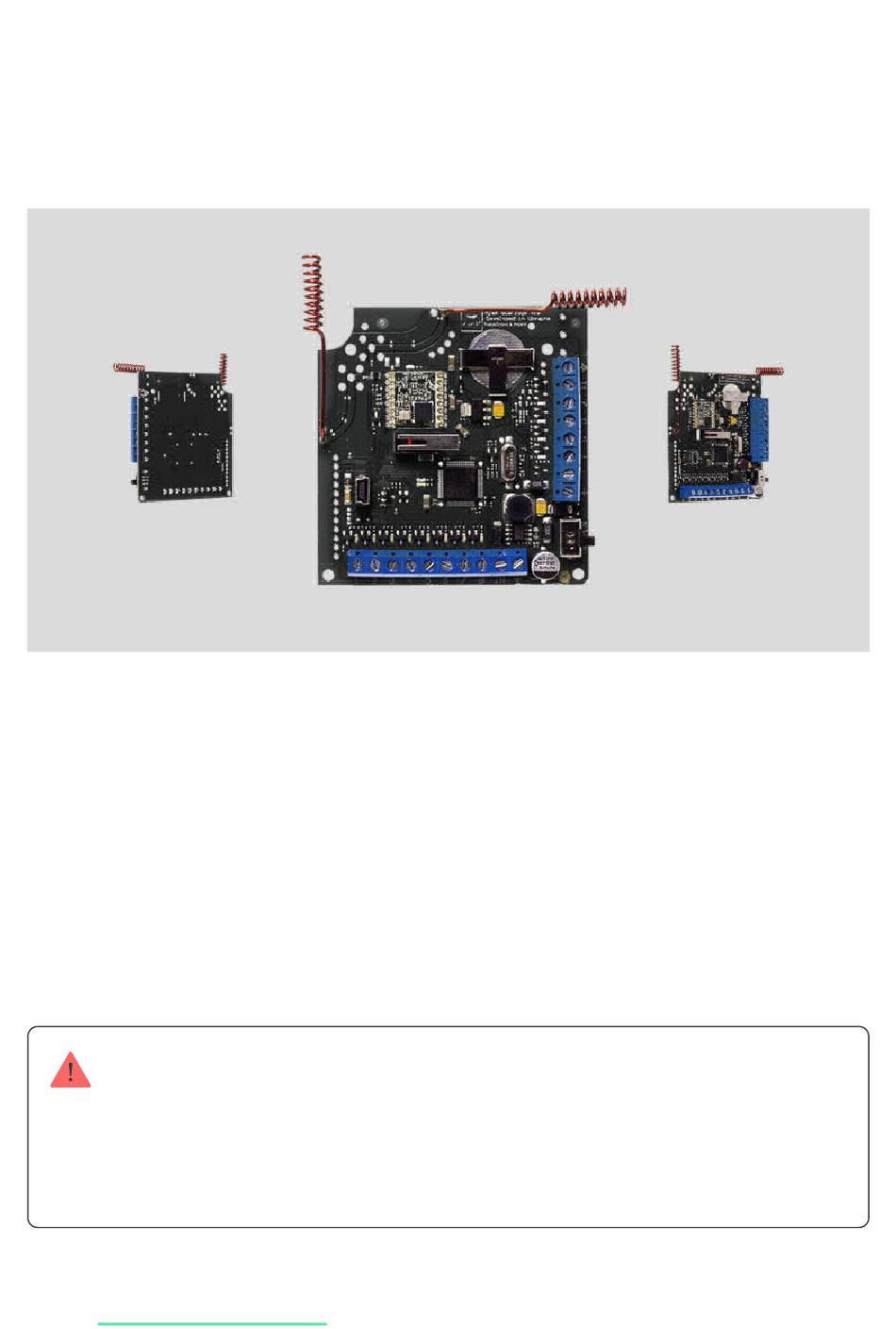

ocBridge Plus Benutzerhandbuch
Das Empfängermodul ocBridge Plus für Funksensoren ist für den Anschluss
kompatibler Ajax-Geräte an eine drahtgebundene Zentraleinheit eines
Drittanbieters mithilfe von Öffner-/Schließer-Kontakten vorgesehen. Dank der
bidirektionalen Verbindung mit den Sensoren kann das Ajax-System in zwei
Betriebsarten arbeiten: Aktiv und Passiv. Im Passiv-Modus wechseln die
Funksensoren in den Energiesparmodus, wodurch die Batterielebensdauer
erheblich verlängert werden kann.
Wenn der Empfänger ocBridge Plus an die drahtgebundene Zentraleinheit
angeschlossen ist, MUSS der Digitaleingang «IN» (Kabeleingang) mit dem
Relaisausgang oder dem Transistorausgang der Zentraleinheit verbunden sein. Dieser
Ausgang muss invertiert werden, wenn die Zentraleinheit scharf oder unscharf
geschaltet wird. Der Anschluss an die Zentraleinheit ist in Anschluss an die
zentraleinheit detailliert beschrieben.
Kaufen ocBridge Plus
Aktualisiert June 4, 2021
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für AJAX cBridge Plus
- Seite 1 Ajax-Geräte an eine drahtgebundene Zentraleinheit eines Drittanbieters mithilfe von Öffner-/Schließer-Kontakten vorgesehen. Dank der bidirektionalen Verbindung mit den Sensoren kann das Ajax-System in zwei Betriebsarten arbeiten: Aktiv und Passiv. Im Passiv-Modus wechseln die Funksensoren in den Energiesparmodus, wodurch die Batterielebensdauer erheblich verlängert werden kann.
- Seite 2 Funktionselemente Abb. 1. Funksensorempfänger ocBridge Plus 1. — ocBridge Plus Hauptplatine 2. — Klemmleiste zum Anschluss an die Hauptzonen der Zentraleinheit 3. — 8 rote LEDs für Hauptzonen 4. — Mini-USB-Anschluss 5. — Rote und grüne LED (Beschreibung siehe Tabelle) 6.
- Seite 3 Con gurator» (Menü «Verbindung» — «Einstellung») den COM-Port, den das System für den Empfänger ausgewählt hat (Abb. 2), klicken Sie auf «OK» und dann auf «Connect» (Verbinden). Der «Ajax ocBridge Plus Con gurator» kann jetzt mit dem ocBridge Plus-Empfänger verwendet werden.
- Seite 4 Fehler wird erkannt 2. Alle Geräte, die Sie mit der ocBridge Plus verbinden möchten, müssen über den «Ajax ocBridge Plus Con gurator» angemeldet werden. Für die Anmeldung der Sensoren müssen im Con gurator Alle verbundene Melder angelegt werden, falls dies noch nicht geschehen ist. Dazu “Radio Zone” (Funkzone) öffnen und...
- Seite 5 Abb. 3. Zone hinzufügen Dann geeigneten Zonentyp und die entsprechenden Einstellungen wählen (siehe Anschluss an die Zentraleinheit dieses Handbuchs). Für das Hinzufügen eines Geräts wählen Sie die jeweilige Zone und klicken auf “Add a device” (Gerät hinzufügen). Das Feld “Adding new device” (Neues Gerät hinzufügen) wird angezeigt.
- Seite 6 Abb. 4. Fenster Geräteregistrierung 3. Wenn der Sensor versehentlich in einer falschen Zone registriert wurde, klicken Sie auf die Schalt äche „Eigenschaften“. Das Fenster Einstellungen wird angezeigt, in dem Sie eine neue Zone für den Sensor auswählen können (Abb. 5). Das Menü Meldereinstellungen kann auch durch Anklicken der entsprechenden Schalt äche unter “Funkgeräte”...
- Seite 7 Stellen Sie sicher, dass am Installationsort des Sensors ein stabiler Funkkontakt mit dem ocBridge Plus-Empfänger vorliegt! Als Referenzwert wird ein maximaler Abstand von 2.000 m zwischen Sensor und Empfänger angegeben. Dieser Abstand wurde in Freifeldmessungen ermittelt. Verbindungsqualität und maximaler Abstand zwischen Sensor und Empfänger können je nach Installationsort, Wänden, Fächern, Deckenträgern sowie der Dicke und dem Baumaterial variieren.
- Seite 8 Die Testergebnisse werden in der Kon gurationssoftware (Abb. 7) über 3 Anzeigebalken und die LED am Sensor angezeigt. Folgende Testergebnisse sind möglich: Empfänger Sensor-led Beschreibung Leuchtet permanent mit kurzen Pausen alle 1,5 Ausgezeichnetes 3 Anzeigebalken Sekunden Signal 2 Anzeigebalken Blinkt 5 mal pro Sekunde Mittleres Signal 1 Anzeigebalken Blinkt 2 mal pro Sekunde...
-
Seite 9: Kon Gurationssoftware Verwenden
MotionProtect Plus FireProtect Plus Kon gurationssoftware verwenden 1. Über das Menü “File” (Datei) (Abb. 8) können Sie: die aktive Kon guration der ocBridge Plus-Einstellungen in einer Datei auf dem PC speichern (Save con gurations to le / Kon gurationen in Datei speichern);... - Seite 10 3. Im Menü “Hilfe” (Abb. 10) können Sie: Informationen über die aktuelle Software-Version erhalten; Eine Hilfsdatei laden. Abb. 10. Menü “Hilfe” 4. Auf der Seite “Radio Zones” (Alle verbundene Melder) (Abb. 11) können die erforderlichen Erfassungszonenbereiche erstellt, die dazugehörigen Sensoren und Geräte zugeordnet (siehe Sensorhandhabung) und die zusätzlichen Funktionsparameter für Sensoren, Geräte und Zonen festgelegt werden (Anschluss an die Zentraleinheit).
- Seite 11 löschen. Die Protokolle enthalten bis zu 50 Alarmereignisse und 50 Wartungsereignisse. Über die Schalt äche “Save to le” (In Datei speichern) können die Ereignisprotokolle im XML-Format gespeichert und in Excel geöffnet werden. Abb. 12. Ereignisprotokoll Alarme Die Ereignisse in allen Protokollen werden in chronologischer Reihenfolge von neu nach alt angezeigt.
- Seite 12 Abb. 14. Statistiktabelle 7. Die Seite „System’s monitor“ (Systemüberwachung) ist für die Zustandsüberwachung der Sensoren und die Prüfung ihrer Funkverbindung vorgesehen. Der Ist-Zustand des Sensors wird anhand der Farbe seiner Hinterleuchtung de niert (Abb. 15): weiße Hinterleuchtung — Sensor ist angeschlossen; grauer Hintergrund —...
-
Seite 13: Anschluss An Die Zentraleinheit
1. Aktuelle Verbindung zum Computer; 2. Hintergrundrauschpegel; 3. Alarm- und Servicezonenzustand (aktive Zonen sind hervorgehoben); 4. Aktueller Alarmsystemstatus (Aktiviert/Deaktiviert); 5. Countdown-Timer der aktuellen Abfrageperiode der Sensoren. 9. Der Erfassungsbereichstest (Abb. 16) ist erforderlich, um sicherzustellen, dass die Sensoren in ihrer aktuellen Position e zient arbeiten. Im Testmodus leuchtet die Sensorleuchte permanent und schaltet sich während der Aktivierung für 1 Sekunde aus. - Seite 14 Funkantennen von ocBridge Plus müssen so weit wie möglich vom GSM-Modul der Alarmanlage entfernt sein, wenn vorhanden. 2. Mit Hilfe von normalen Kabeln werden die Ausgänge des Empfängers (Abb. 17, 18) mit den Eingängen der Zentrale des Alarmsystems verbunden. Somit verhalten sich die Ausgänge des Empfängers wie gewöhnliche drahtgebundene Sensoren für die Eingänge der Zentrale.
- Seite 15 Abb. 18. Serviceausgänge und Stromversorgung des ocBridge Plus-Empfängers Die Tabelle enthält die Beschreibung der Kontakte der Haupt- und Servicezone: Ausgang № Markierung Beschreibung Ausgang 1. Zone Ausgang 2. Zone Ausgang 3. Zone Ausgang 4. Zone Ausgang 5. Zone Ausgang 6. Zone Ausgang 7.
- Seite 16 Der Empfänger ist gemäß Plan mit der Zentraleinheit verbunden: 4. Die Zonen sind in drei Arten unterteilt: Alarm, Automatisierung und Scharf/Unscharf (Abb. 19). Der Zonentyp wird beim Erstellen der Zone ausgewählt, siehe Sensorhandhabung. Abb. 19. Zonentyp auswählen Die Alarmzone kann als Schließer (NO) und als Öffner (NC) eingestellt werden (Abb.
- Seite 17 Abb. 20. Alarmzoneneinstellungen Die Alarmzone reagiert auf bistabile Melder (z. B. DoorProtect und LeaksProtect) mit Öffnen/Schließen, abhängig von der Einstellung des „Ausgangszustands“ (NC/NO). Die Zone be ndet sich im Alarmmodus, bis der Zustand des bistabilen Melders in den Ausgangszustand zurückkehrt. Die Zone reagiert auf Impulssensoren (z.
- Seite 18 Wenn der Reaktionsmodus „Trigger“ ausgewählt ist, nimmt der Zonenausgang bei jedem neuen Aktivierungssignal den jeweils anderen Ausgangszustand ein. Das Licht zeigt den aktuellen Zustand der Automationszone an – mit dem Aktivierungssignal schaltet sich ein rotes Licht ein oder aus, wenn der Normalzustand wiederhergestellt ist.
- Seite 19 5. Der Eingang „IN“ dient zum Anschluss des Transistorausgangs oder des Relais der Zentrale (Abb. 1). Wenn sich der Eingangszustand an „IN“ ändert (Schließen/Öffnen), wird der gesamte an den Empfänger angeschlossene Satz von Sensoren in den „passiven“ Modus versetzt (mit Ausnahme der als 24 Stunden aktiv markierten Sensoren).
- Seite 20 Abb. 23. Einstellungsmenü für Serviceausgänge auf der Seite „Alle verbundene Melder“ Wenn der „Impulsmodus“ für die Reaktion ausgewählt ist, reagiert die Zone auf alle Aktivierungen, indem sie den Ausgang abhängig von der Einstellung des „Anfangszustands“ (NC/NO) für die in der Option „Impulszeit“ (BILD 24) festgelegte Zeit schließt/öffnet.
- Seite 21 Ausgang S — „Verbindung unterbrochen“: Wenn einer der Sensoren während der Prüfzeit kein Statussignal sendet, ändert der Sensor den Ausgangszustand S. Die Servicezone S wird nach Ablauf der Zeit aktiviert, die dem Produkt aus “Polling Period” (Abfrageperiode) und “Passes Number” (Anzahl Durchläufe) entspricht (Abb.
-
Seite 22: Firmware-Update
Firmware-update Es ist möglich, die Firmware von ocBridge Plus zu aktualisieren. Laden Sie die neueste Version der Software von der Website herunter. Die Firmware wird mithilfe einer Kon gurationssoftware aktualisiert. Wenn ocBridge Plus mit der Kon gurationssoftware verbunden ist, sollten Sie die Schalt äche „Trennen“... -
Seite 23: Spezi Kationen
die Schalt äche “Write” (Schreiben) in den neuen Empfänger hochgeladen werden. Danach erscheint das Fenster für die Gerätesuche (Abb. 27) und auf ocBridge Plus blinkt die grüne LED “5” für 10 Minuten. Abb. 27. Geräte aus gespeicherter Kon guration suchen Um die Sensoren im Speicher des neuen Empfängers zu speichern, müssen Sie abwechselnd den Netzschalter aller Sensoren ausschalten, einige Sekunden warten, bis sich der Kondensator der Sensoren entladen hat, und dann die... - Seite 24 Einsatzbereiche In Innenräumen Effektive Strahlungsleistung 8,01 dBm/6,32 mW (Grenzwert 25 mW) Hochfrequenzband, Modulation 868,0 bis 868,6 MHz, GFSK Maximaler Abstand zwischen Funksensor und 2.000 m (Freifeld) Empfänger ocBridge Plus Maximale Anzahl angeschlossener Geräte Erkennung von Funkkanalstörungen Verfügbar Kontrolle der Sensore zienz Verfügbar Melde- und Ereignisprotokolle Verfügbar...
-
Seite 25: Garantie
Garantie Die Garantie für die Produkte der „AJAX SYSTEMS MANUFACTURING“ LIMITED LIABILITY COMPANY gilt 2 Jahre nach dem Kauf und gilt nicht für die vorinstallierte Batterie. Sollte das Gerät nicht ordnungsgemäß funktionieren, wenden Sie sich bitte zuerst an unseren Kundendienst, der bei 50 % der Fälle die technischen Probleme lösen konnte!
