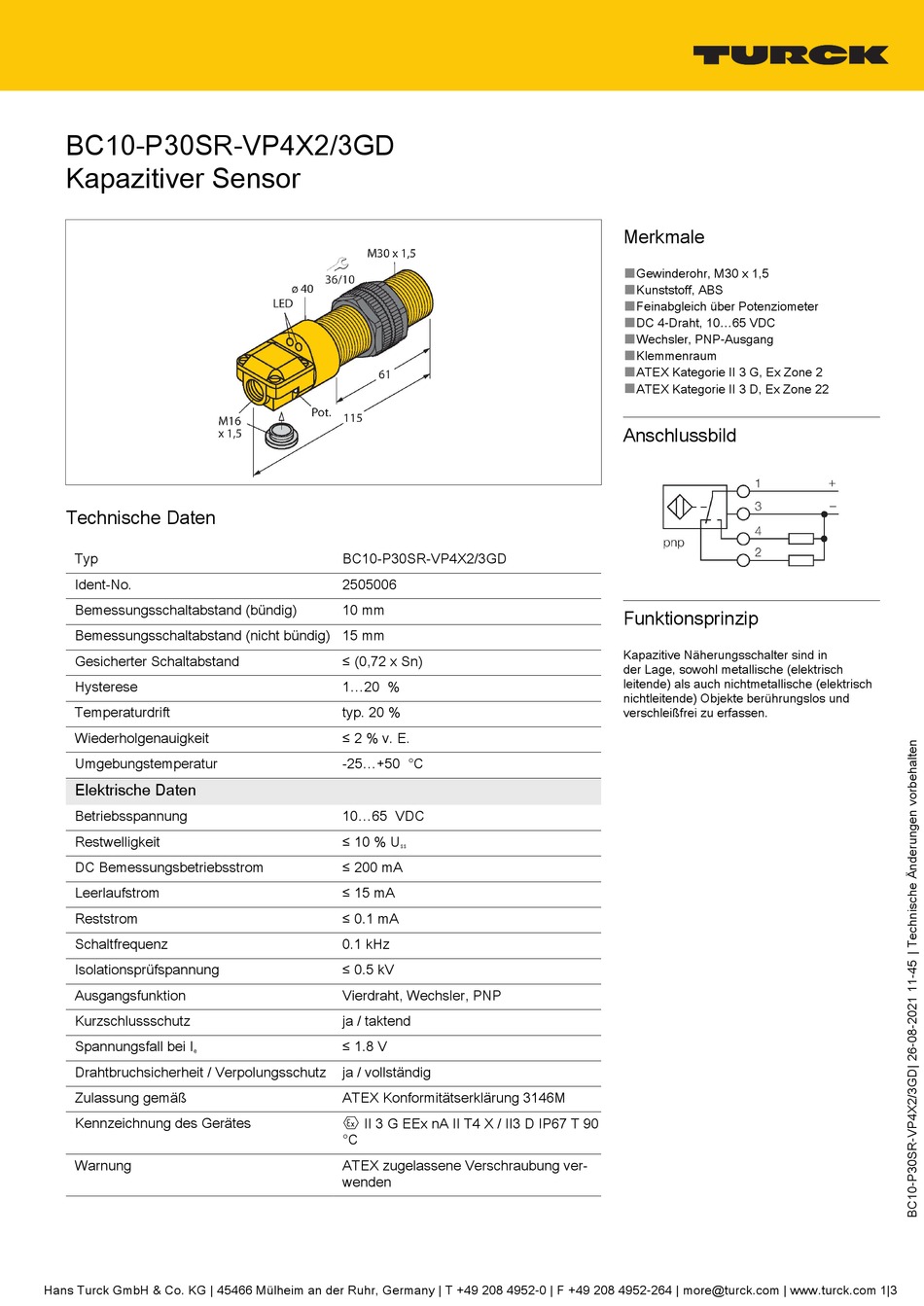

turck BC10-P30SR-VP4X2/3GD Betriebsanleitung

BC10-P30SR-VP4X2/3GD
Kapazitiver Sensor
Technische Daten
Typ
Ident-No.
Bemessungsschaltabstand (bündig)
Bemessungsschaltabstand (nicht bündig) 15 mm
Gesicherter Schaltabstand
Hysterese
Temperaturdrift
Wiederholgenauigkeit
Umgebungstemperatur
Elektrische Daten
Betriebsspannung
Restwelligkeit
DC Bemessungsbetriebsstrom
Leerlaufstrom
Reststrom
Schaltfrequenz
Isolationsprüfspannung
Ausgangsfunktion
Kurzschlussschutz
Spannungsfall bei I
e
Drahtbruchsicherheit / Verpolungsschutz
Zulassung gemäß
Kennzeichnung des Gerätes
Warnung
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|3
BC10-P30SR-VP4X2/3GD
2505006
10 mm
≤ (0,72 x Sn)
1...20 %
typ. 20 %
≤ 2 % v. E.
-25...+50 °C
10...65 VDC
≤ 10 % U
ss
≤ 200 mA
≤ 15 mA
≤ 0.1 mA
0.1 kHz
≤ 0.5 kV
Vierdraht, Wechsler, PNP
ja / taktend
≤ 1.8 V
ja / vollständig
ATEX Konformitätserklärung 3146M
É II 3 G EEx nA II T4 X / II3 D IP67 T 90
°C
ATEX zugelassene Verschraubung ver-
wenden
Merkmale
■
Gewinderohr, M30 x 1,5
■
Kunststoff, ABS
■
Feinabgleich über Potenziometer
■
DC 4‐Draht, 10...65 VDC
■
Wechsler, PNP‐Ausgang
■
Klemmenraum
■
ATEX Kategorie II 3 G, Ex Zone 2
■
ATEX Kategorie II 3 D, Ex Zone 22
Anschlussbild
Funktionsprinzip
Kapazitive Näherungsschalter sind in
der Lage, sowohl metallische (elektrisch
leitende) als auch nichtmetallische (elektrisch
nichtleitende) Objekte berührungslos und
verschleißfrei zu erfassen.
