WimTec SanTec FIX Montageanleitung Seite 3

M o n t a g e , I n s t a l l a t i o n
M o n t a g e
i n s t a l l a t i o n

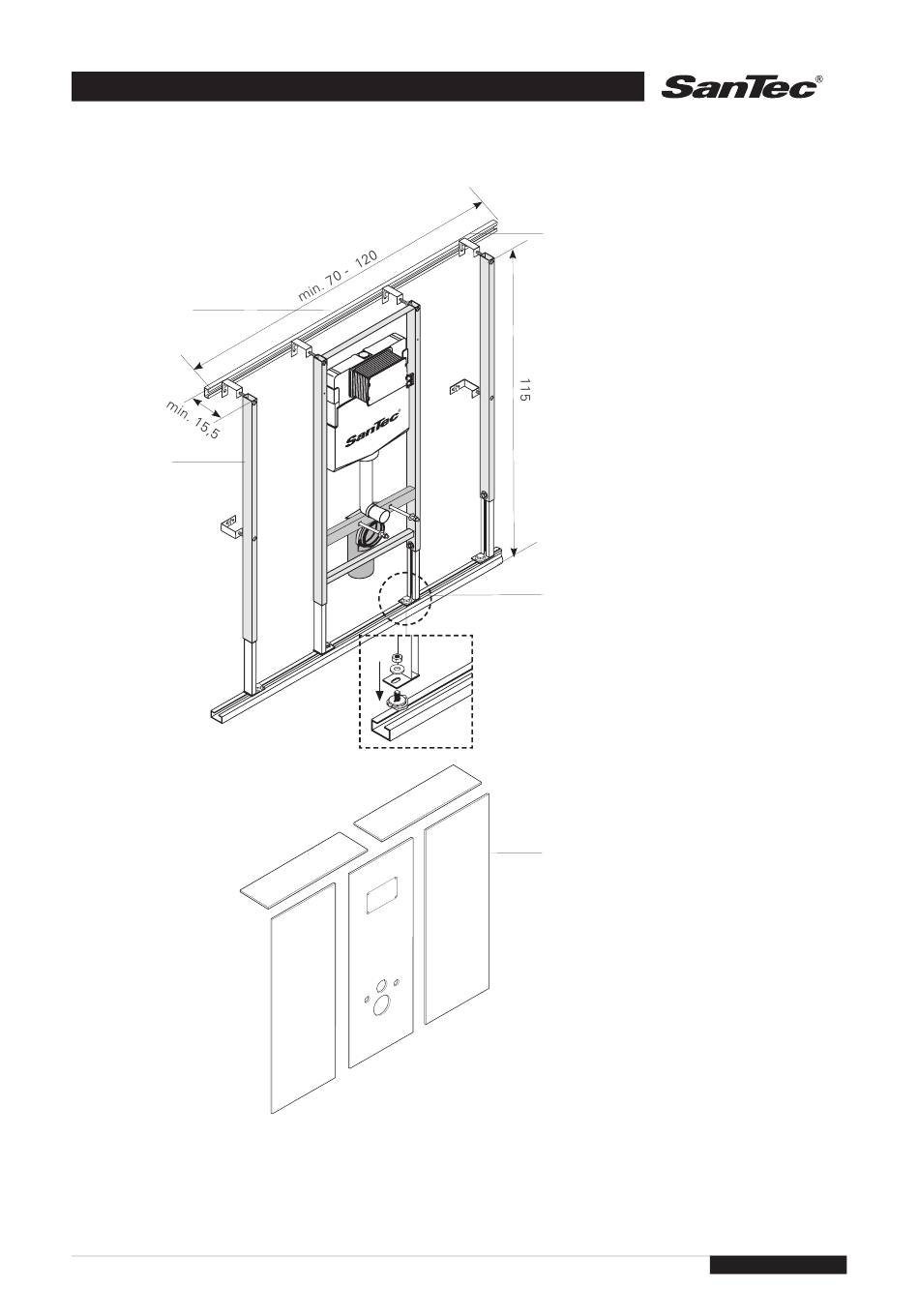

Montageschiene
Installation track
Stützelement
Backing element
Alle einstellbaren Maße unbedingt beim Einbau auf die
jeweilige Keramiktype bzw. Einbausituation anpassen
Montageelement im Bereich von keramischen Belägen
mehrmalig beplanken (lt. ÖNORM B 3415)
All manuals and user guides at all-guides.com
Make sure to adjust any adjustable measurement to the
type of ceramictiles used and provide for the individual situ-
ation and construction.
Use several layers of plaster board as per applicable codes
and regulations before applying ceramic tiles.
Abmessungen in cm / Dimensions in cm
Befestigung an der Wand
Montageschiene an Wand befestigen.
Den Wandabstand (max. 20 cm) an der
Vorwand-befestigung auf gleiche Abstände
einstellen.
Mit Schnellverschlussschraube das Element
in der Montageschiene befestigen.
Fixing to wall
Fix installation track to wall.
Adjust distance to wall (max.20 cm) at the
front-wall-fixing-set to the same distances.
Fix element with quick fastener screw in
installation track.
Befestigung am Boden
Montageschiene am Boden (Rohdecke)
befestigen. Schnellverschlussschraube ein-
setzen und nach rechts drehen. Dann das
Element aufsetzen und mit Unterlegscheibe
und Mutter befestigen.
Fixing to floor
Fix installation track to floor (raw floor). Insert
quick fastener screw and turn screw right-
wards. Afterwards put on the element and fix
with washer and nut.
Beplankung
Fermacell 12 mm
Planking
Fermacell 12 mm
Seite 3
