Betriebsanleitung ABL/ ABS/ WBL/ WBS/
de

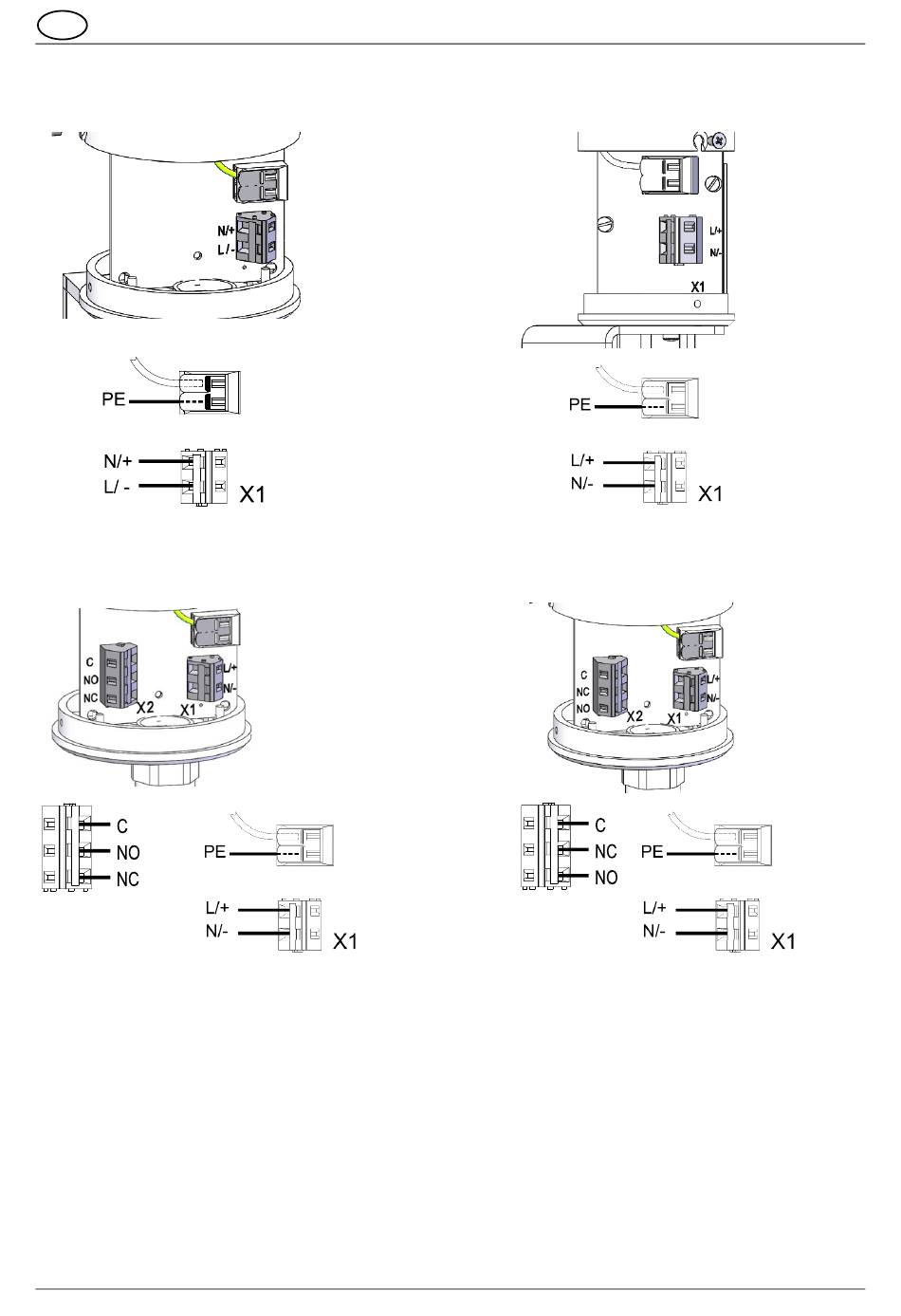

6.2 Elektrischer Anschluss

➢
Sicherheitshinweise
Betriebsspannungsanschluss
X2
Alarmausgang
Betriebsspannungs-
anschluss
Das Schaltvermögen der Auswerteelektronik beträgt 230V 2A.
Hinweis:
Geräte mit DC-Spannung sind mit einem Verpolungsschutz ausgerüstet. Keine Funktion bei Verpolung der
Anschlüsse.
Während der Installation getrennte interne PE-Verbindungen nach Abschluss der Arbeiten wieder herstellen.
Nach dem elektrischen Anschluss das Gerät wieder verschließen.
Zur Sicherstellung der zuverlässigen Signalisierung einen abschließenden Funktionstest durchführen.
06/2021
beachten!
ABL/
ABS
WBL-Ü
(230/ 115V AC)
Betriebsspannungs-
anschluss
X2
Alarmausgang
Seite 5 / 6
WBL-Ü/ WBS-Ü
WBL/ WBS
WBL-Ü
(42V AC)
WBS-Ü
Betriebsspannungsanschluss
086200007
