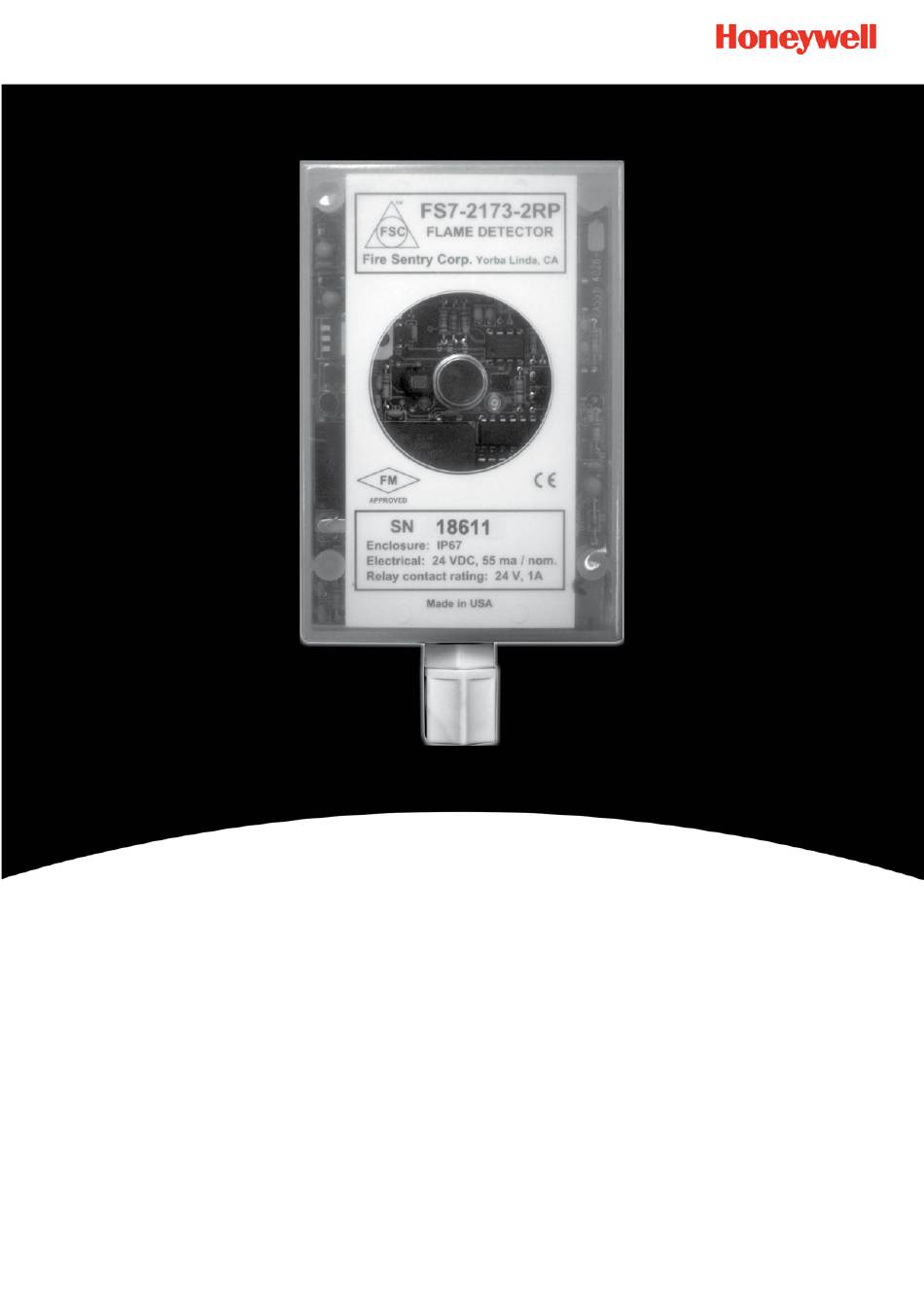

- Seite 1 Installations- und Betriebsanleitung Fire Sentry Branddetektor FS7-2173-2RP Standalone-Gerät, flüssigkeitsgeschützt, digital, elektrooptisch Mit Anschlusskabel (6 m)
- Seite 2 Fire Sentry Branddetektor FS7-2173-2RP Installations- und Betriebsanleitung MAN0934_V1_1515001_Rev F_08-12...
-
Seite 3: Inhaltsverzeichnis
Installations- und Betriebsanleitung MAN0934_V1_1515001_Rev F_08-12 INHALTSVERZEICHNIS SEITE ZULASSUNGEN ................................4 KAPITEL 1: EINLEITUNG ............................4 1.1 Überblick über das FS7-2173-2RP ....................4 1.2 Elektrooptischer Branddetektor..................... 4 1.2.1 FirePic ......................... 4 1.2.2 Ereignisprotokoll ......................4 Abbildung 1: Abmessungen des Detektorgehäuses ................5 KAPITEL 2: INSTALLATION ........................... -
Seite 4: Zulassungen
Zustand ALARM einem solchen mit 13 kW. Das Detektorgehäuse entspricht der Schutzart IP67, ist staubdicht und bis zu einer Tiefe von 1 Meter wasserdicht. 1.2 Elektrooptischer Branddetektor Der Branddetektor FS7-2173-2RP enthält ein Multispektral-Sensorarray, das aus Sensoren der Typen Wide Band IR , Near Band IR und Visible Band besteht. -
Seite 5: Kapitel 2: Installation
Fire Sentry Branddetektor FS7-2173-2RP Installations- und Betriebsanleitung MAN0934_V1_1515001_Rev F_08-12 Abbildung 1: Abmessungen des Detektorgehäuses KAPITEL 2: INSTALLATION 2.1 Verdrahtungsanforderungen Die elektrische Eingangsspannung beträgt 24 VDC bei 50 mA. Details zur Verdrahtung siehe Kapitel 5, Tabelle 1. Warnung: Zur Stromversorgung des Detektors nur... -
Seite 6: Installation Des Detektors
KAPITEL 3: BETRIEB DES DETEKTORS 3.1 Betrieb des Detektors 3.1.1 Normalbetriebsmodus Der Branddetektor FS7-2173-2RP ist innerhalb von 10-15 Sekunden nach Anlegen der Versorgungsspannung von 24 VDC betriebsbereit. Durch Blinken der integrierten LED im 10-Sekunden-Takt wird angezeigt, dass sich das Gerät im Normalbetrieb befindet. In diesem Modus kann der Detektor auftretende Fehler melden. -
Seite 7: Detektor-Selbsttest
Fire Sentry Branddetektor FS7-2173-2RP Installations- und Betriebsanleitung MAN0934_V1_1515001_Rev F_08-12 3.1.3 Detektor-Selbsttest Der Detektor führt alle 10 Minuten automatisch einen internen Selbsttest aus, um die Integrität des Betriebs zu überprüfen. Während des Selbsttests ist der Detektor voll funktionsfähig und kann Alert-/Alarm-Zustände oder Fehler melden. -
Seite 8: Routinemäßige Wartung Und Kalibrierung
Fire Sentry Branddetektor FS7-2173-2RP Installations- und Betriebsanleitung MAN0934_V1_1515001_Rev F_08-12 4.2 Routinemäßige Wartung und Kalibrierung Der Detektor muss nicht kalibriert werden und enthält keine Optionen zur Feldkalibrierung. Es wird empfohlen, den Detektor nach einem regelmäßigen Plan zu prüfen. Beim Betrieb in einer Reinraumumgebung ist zu erwarten, dass das Sichtfeldfenster sauber bleibt. -
Seite 9: Kapitel 5: Verdrahtung Der Detektorkabel
Fire Sentry Branddetektor FS7-2173-2RP Installations- und Betriebsanleitung MAN0934_V1_1515001_Rev F_08-12 KAPITEL 5: VERDRAHTUNG DER DETEKTORKABEL Tabelle 1: Anschlusskabeldaten Draht Drahtfarbe Beschreibung Nummer SCHWARZ Return (-) 24-V-Stromversorgung + 24-VDC-Versorgung GRÜN Digitales Datensignal A FireBus RS-485 WEISS Digitales Datensignal B FireBus RS-485 GRAU... -
Seite 10: Kapitel 6: Bestellinformationen
Abständen gegen Aufpreis bestellt werden. Detektorprüflampe FS7-2173 für lange Reichweiten: FS-746 Eigenständige, batteriebetriebene Handprüflampe zur Überprüfung des „End-to-End“-Betrieb des Detektors FS7-2173-2RP ohne Testbrände. Zum Testen der FS7-Detektoren auf einer Entfernung von bis zu 3 m. Detektorprüflampe FS7-2173 für kurze Reichweiten: FT-S7 Kleine, eigenständige, batteriebetriebene Handprüflampe zur... -
Seite 11: Index
Fire Sentry Branddetektor FS7-2173-2RP Installations- und Betriebsanleitung MAN0934_V1_1515001_Rev F_08-12 INDEX Detektor FirePic ............4 Internes Problem ........8 Instandhaltung ........... 7 Detektortest..........7 Kalibrierung ..........8 Linsendurchgangsfehler ......7 Ersatz Detektor ..........8 Normalbetrieb ..........6 Fehler ............6 Relais Relais ........... - Seite 12 Kontakt mit Honeywell Analytics: Europa, Naher Osten, Afrika, Indien Life Safety Distribution AG Javastrasse 2 8604 Hegnau Schweiz Tel.: +41 (0)44 943 4300 Fax: +41 (0)44 943 439 Indien Tel.: +91 124 4752700 gasdetection@honeywell.com Amerika Honeywell Analytics Inc. 405 Barclay Blvd.
