Abb. 18 Beispiel 2: Data+ Box Und Ethernet; Abb. 19 Beispiel: Data+ Box Und I/O_Module - HYDAC FILTER SYSTEMS DATA+ BOX Bedienungsanleitung

HYDAC FILTER SYSTEMS GMBH
BA DATA+ BOX 4573319 de web
Endgerät oder Netzwerk
RJ45

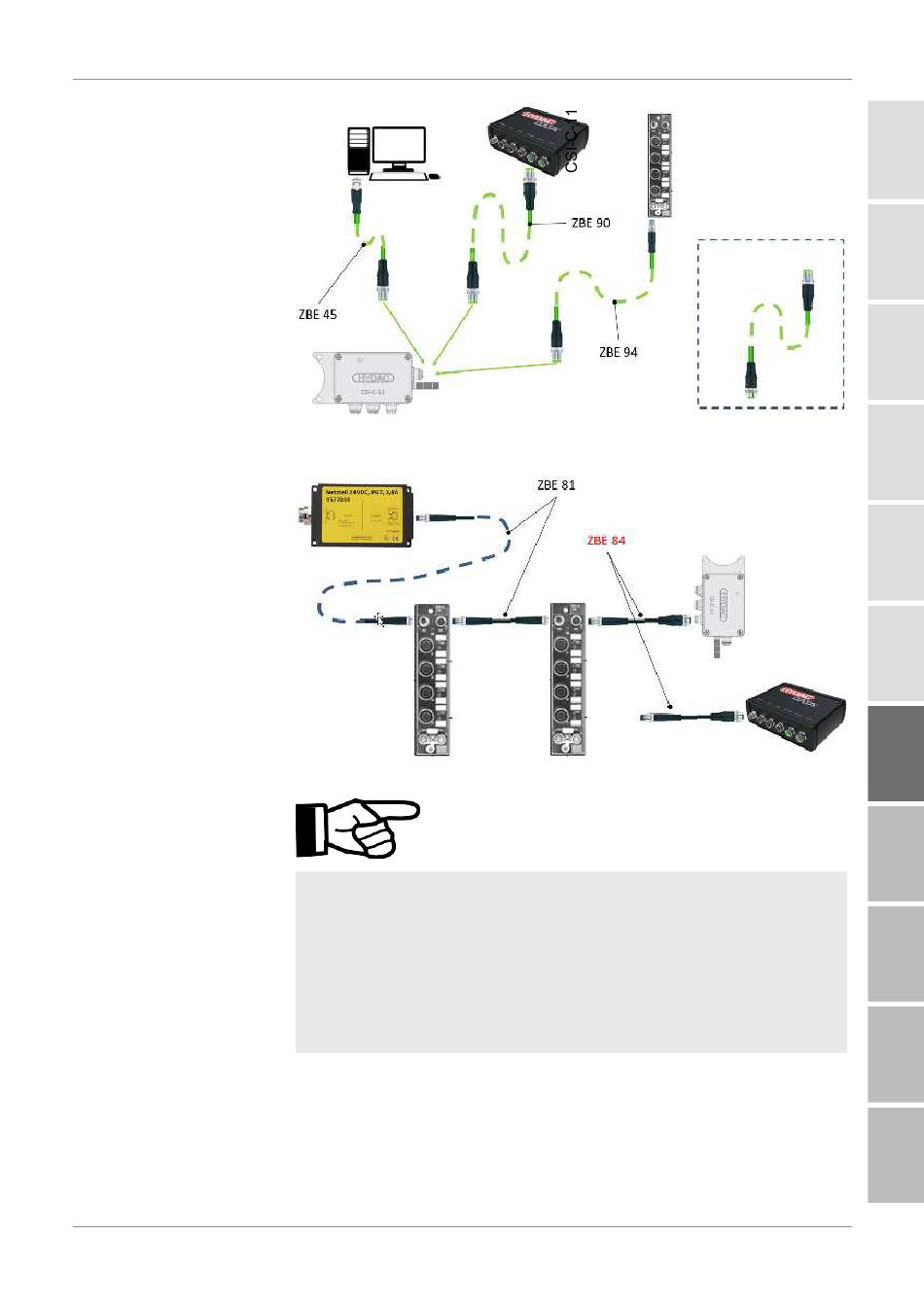

Abb. 18: Beispiel 2: DATA+ BOX und Ethernet
Abb. 19: Beispiel: DATA+ BOX und I/O_Module Die I/O-Module benötigen immer 24 V DC doppelt: Pin
1&2 24V DC, Pin 3&4 GND.
Das bedeuter, das falles erforderlich adaptiert werden
muss.
HINWEIS: HYDAC-Module nicht direkt anschließen,
Die I/O-Module benötigen immer 24 V DC doppelt: Pin 1 + 2
stets die Adapterleitung ZBE84 verwenden.
mit 24 V DC, Pin 3 + 4 Ground (GND). Das bedeutet, dass
falls erforderlich adaptiert werden muss.
HINWEIS! Schließen Sie HYDAC Interfaces / Module nicht
direkt an, verwenden Sie dazu immer die Adapterleitung
ZBE84.
Betrieb | 7
I/O-Module
