Kontaktbelegung Am Anschluss Usb; Kontaktbelegung Am Anschluss Rs 485; Kontaktbelegung Am Anschluss Eth 0 / Eth 1; Tab. 9 Kontaktbelegung Usb - HYDAC FILTER SYSTEMS DATA+ BOX Bedienungsanleitung

HYDAC FILTER SYSTEMS GMBH

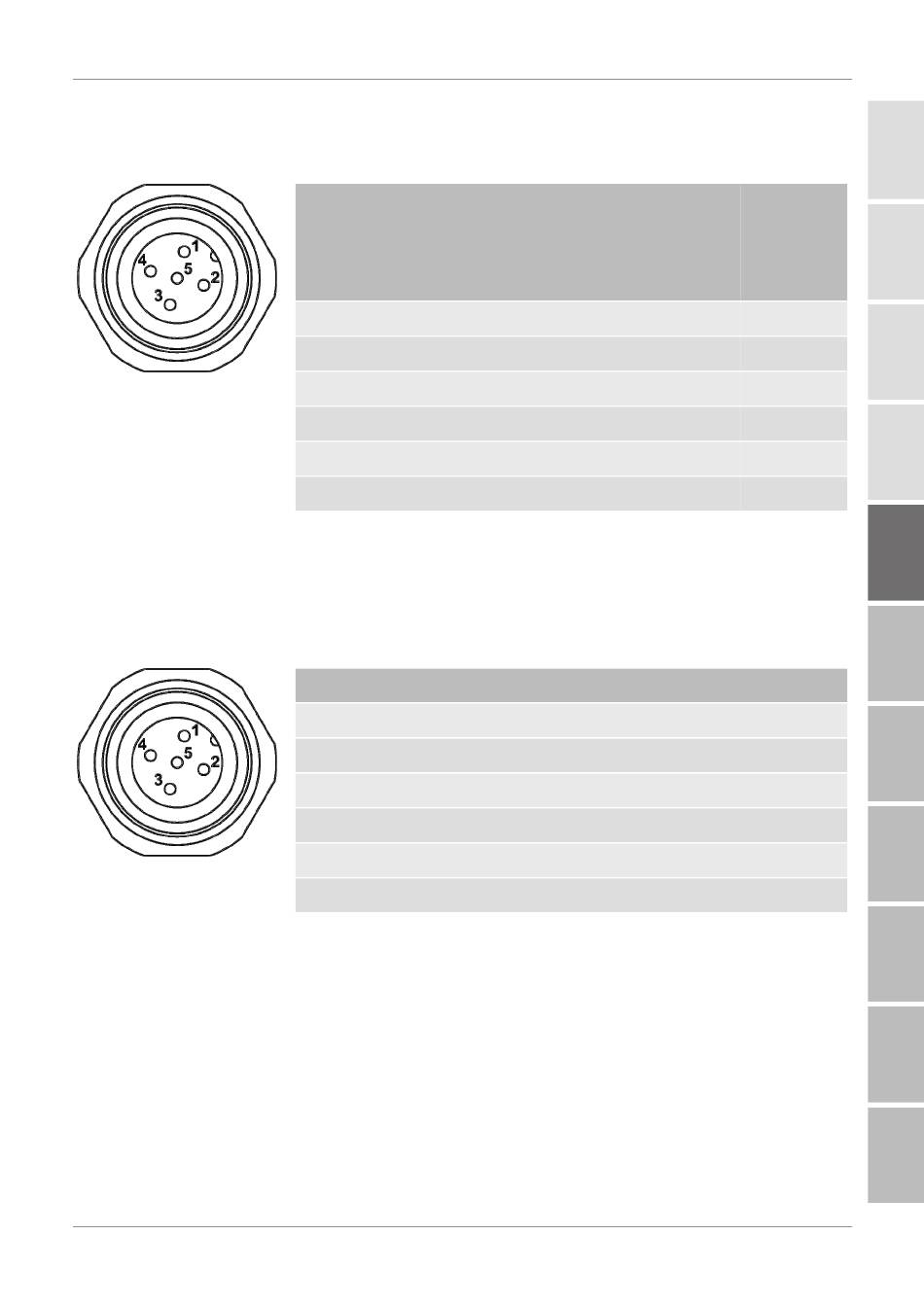

5.3.3 Kontaktbelegung am Anschluss USB

5.3.4 Kontaktbelegung am Anschluss RS 485
5.3.5 Kontaktbelegung am Anschluss ETH 0 / ETH 1
BA DATA+ BOX 4573319 de web
Die Anschlussbuchse USB hat folgende Kontaktbelegung.
PIN Signal Beschreibung
1 USB Vcc USB VBUS +5,0 V
2 USB_DN Differenzielles Datenpaar
3 USB_DP Differenzielles Datenpaar
4 GND USB Masse
5 n.c. -
S Shield Schirm
Tab. 9: Kontaktbelegung USB
Die Anschlussbuchse RS 485 hat folgende Kontaktbelegung.
PIN Signal
1 VOUT
2 RS485_B
3 GND
4 RS485_A
5 n.c.
S Shield
Tab. 10: Kontaktbelegung RS 485
Die Anschlussbuchse ETH 0 und ETH 1 sind für den Ethernet
Anschluss LAN und haben folgende Kontaktbelegung.
Beschreibung
+12 ... 24 V DC Spannungsausgang
differenzielles Datenpaar
Spannungsausgang GND
differenzielles Datenpaar
-
Schirm
