Beachten Sie die maximal zulässigen Kabellängen zur Über-
tragung von Versorgungsspannung und / oder zur Datenüber-
tragung.
Mit geschirmten Anschluss oder Verbindungskabeln ist die
Datenübertragung über längere Kabel umsetzbar.
Verschließen Sie ungenutzte, nicht angeschlossene Stecker /
Buchsen mit einer Staubschutzkappe. Details, siehe Zubehör.

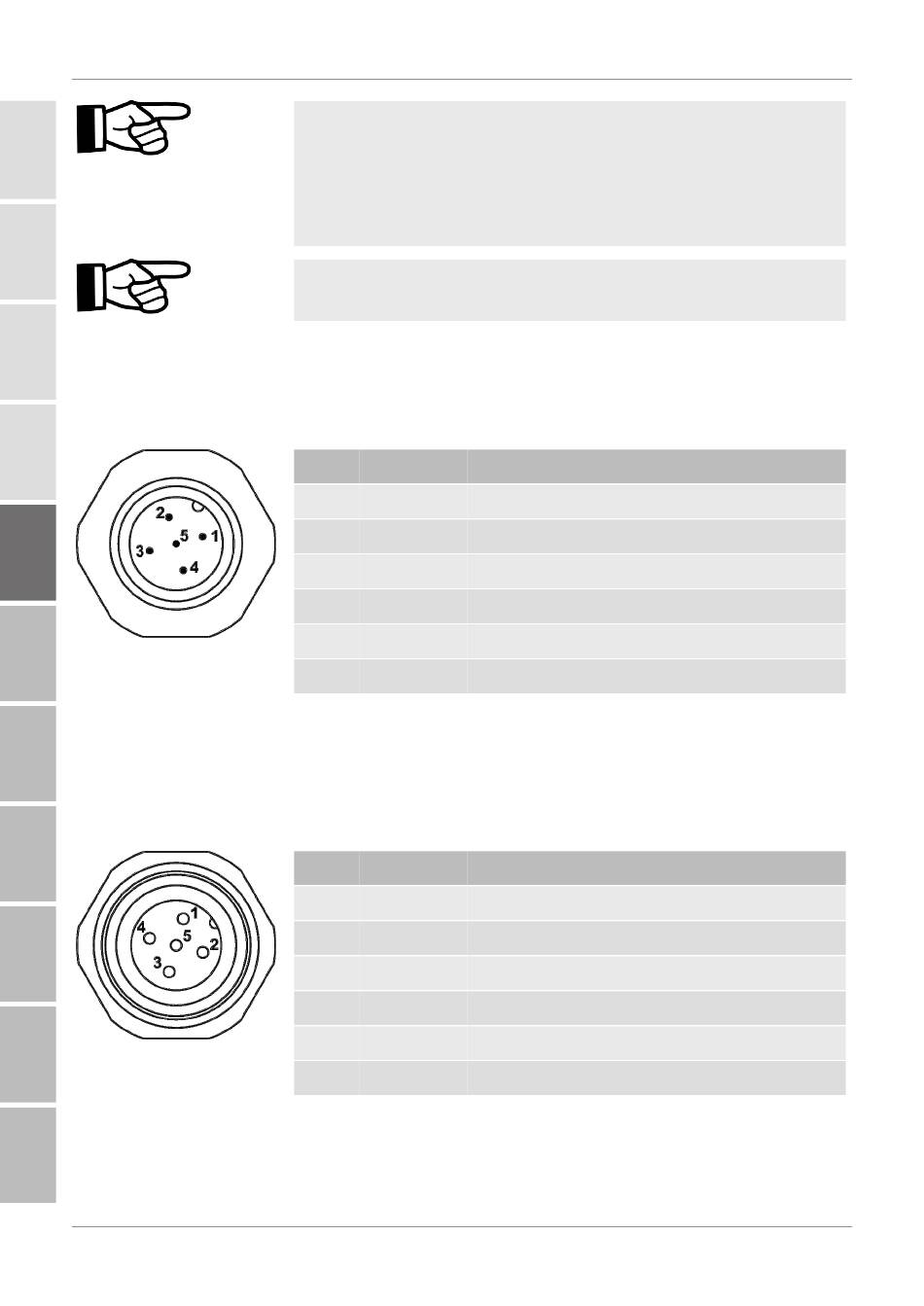

5.3.1 Kontaktbelegung am Anschluss POWER

Der Anschlussstecker POWER hat folgende Kontaktbelegung.
PIN Signal
1 DC IN
2 n.c.
3 GND
4 n.c.
5 n.c.
S Shield
Tab. 7: Kontaktbelegung POWER

5.3.2 Kontaktbelegung am Anschluss CAN

Die Anschlussbuchse CAN hat folgende Kontaktbelegung.
PIN Signal
1 SH
2 VIN
3 GND
4 CANH
5 CANL
S Shield
Tab. 8: Kontaktbelegung CAN
HYDAC FILTER SYSTEMS GMBH
Beschreibung
+12 ... 24 V DC Spannungsversorgung
Nicht verbunden
Spannungsversorgung GND
Nicht verbunden
Nicht verbunden
Schirm
Beschreibung
Schirm
+12 ... 24 V DC Spannungsausgang
Spannungsausgang GND
CAN high, differenzielles Datenpaar
CAN low, differenzielles Datenpaar
Schirm
