5.2 Montage mit Wandhalter (Zubehör)

5.3 Elektrisch verbinden

BA DATA+ BOX 4573319 de web
Zur Montage der Befestigungslaschen müssen die entspre-
chenden Gehäuseschrauben gelöst werden. Die Laschen wer-
den dann mit den Schrauben wieder befestigt.

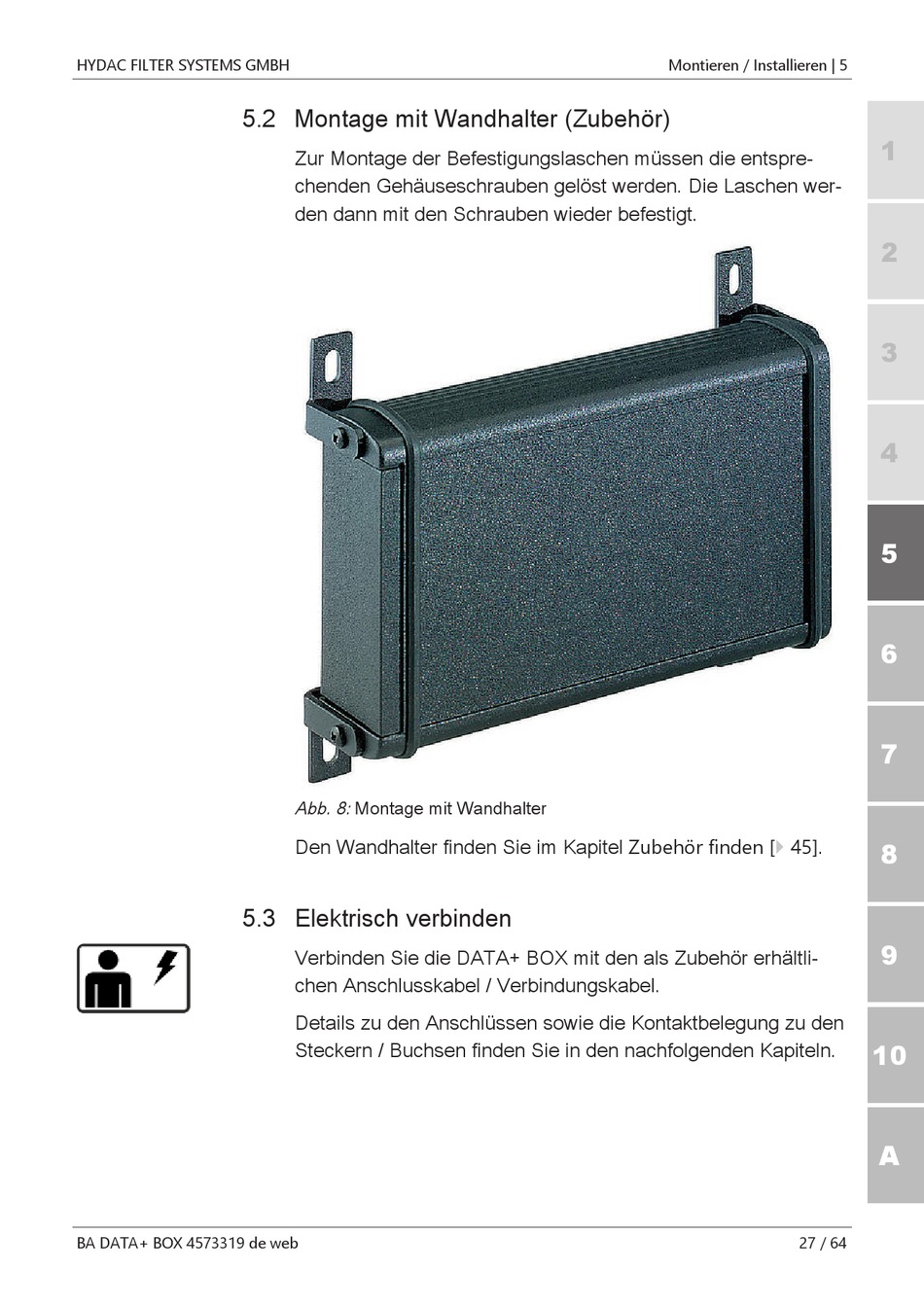

Abb. 8: Montage mit Wandhalter
Den Wandhalter finden Sie im Kapitel Zubehör finden [} 45].
Verbinden Sie die DATA+ BOX mit den als Zubehör erhältli-
chen Anschlusskabel / Verbindungskabel.
Details zu den Anschlüssen sowie die Kontaktbelegung zu den
Steckern / Buchsen finden Sie in den nachfolgenden Kapiteln.
