Display-Anzeige ....................... 11 Verwendung ........................11 1. Ein- und Ausschalten ....................11 2. Stromversorgung über 230-V-Steckdose..............11 2. Stromversorgung über USB-Anschlüsse ..............12 3. Stromversorgung über DC-Anschlüsse ..............12 3.1. Stromversorgung über Zigarettenanzünder-Adapter ........... 12 Technische Daten ......................14 revolt – www.revolt-power.de...
Seite 3
Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. revolt ‒ www.revolt-power.de...
Tipps, damit Sie Ihren neuen Solarkonverter mit Powerbank optimal einsetzen können. Lieferumfang • Solarkonverter mit Powerbank • 230-V-Netzteil mit Hohlstecker 5,5 x 2,1 mm (2-teilig) • Zigarettenanzünder-Adapter mit Hohlstecker 5,5 x 2,1 mm • Anschlusskabel (5 m) mit Anderson-Stecker • Bedienungsanleitung revolt – www.revolt-power.de...
• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. • ACHTUNG: Am 230V AC Ausgang des Gerätes dürfen nur Geräte mit maximal 2000W Leistungsaufnahme betrieben werden. • alle Ausgänge zusammen (AC+KFZ+USBAund USBc)dürfen Max. 2000W Leistungsauf- nahme betrieben werden revolt ‒ www.revolt-power.de...
Seite 6
• Erhitzen Sie den Generator nicht. Werfen Sie ihn nicht ins Feuer, ins Wasser oder in an- dere Flüssigkeiten. Halten Sie ihn fern von hohen Temperaturen und setzen Sie ihn kei- nem direkten Sonnenlicht aus. • Technische Änderungen und Irrtümer vorbehalten! revolt – www.revolt-power.de...
Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wen- den Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. revolt ‒ www.revolt-power.de...
Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt ZX-3096-675 in Übereinstimmung mit der Ökodesignrichtlinie 2009/125/EG, der RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support.
Batterie-Ladestatus im Display vollständig leuchtet. HINWEIS: In modernen Fahrzeug-Modellen muss die Zündung eingeschaltet werden, um die Stromversorgung zu aktivieren. 3. Ziehen Sie den Stecker aus der Zigarettenanzünder-Buchse in Ihrem Auto heraus und trennen Sie den Solarkonverter vom Adapter. revolt – www.revolt-power.de...
An jedem 230-V-Ausgang des Solar-Konverters darf jeweils nur ein Gerät betrieben werden. Die Leistungsaufnahme aller angeschlossenen Geräte darf 2.000 Watt nicht überschreiten. Bei Anschluss mehrerer Geräte an einer Steckdose besteht zudem die Ge- fahr eines elektrischen Schlags. revolt ‒ www.revolt-power.de...
1. Verbinden Sie den Hohlstecker des Zigarettenanzünder-Adapters mit einem der DC-An- schlüsse des Solarkonverters. 2. Verbinden Sie den Zigarettenanzünder-Stecker des Adapters mit dem gewünschten Gerät. 3. Drücken Sie die DC-Taste, um die DC-Anschlüsse einzuschalten. Im Display erscheint die Anzeige revolt – www.revolt-power.de...
Seite 13
4. Um die Stromversorgung zu beenden, drücken Sie erneut die DC-Taste. 5. Trennen Sie das angeschlossene Gerät vom Solarkonverter. revolt ‒ www.revolt-power.de...
LCD-Farb-Display mit 2" / 5,1 cm Diago- Display nale 100 – 240 V AC 50/60 Hz 3 A Eingang Netzteil Ausgang 25,5 V DC, 8 A, max. 204 W 18 ‒ 30 V Unterstützte Solarpanel-Spannung Schutzklasse II revolt – www.revolt-power.de...
Seite 15
Maße 330 x 320 x 230 mm Gewicht 20 kg revolt ‒ www.revolt-power.de...
Seite 17
HSG-1150 Batterie nomade 455 Ah et convertisseur solaire 12/230 V / 2000 W Mode d'emploi ZX-3096-675...
Seite 18
1. Allumer et éteindre ..................... 10 2. Alimentation par prise 230 V ..................10 2. Alimentation par ports USB ..................11 3. Alimentation par sorties DC ..................11 3.1. Alimentation par adaptateur allume-cigare ............11 Caractéristiques techniques ................... 12 revolt – www.re-volt.fr...
• Batterie nomade et convertisseur solaire • Adaptateur 230 V avec connecteur creux 5,5 x 2,1 mm (2 pièces) • Adaptateur allume-cigare avec connecteur creux 5,5 x 2,1 mm • Câble d'alimentation (5 m) avec connecteur Anderson • Mode d'emploi revolt ‒ www.re-volt.fr...
• Veillez à ce que la prise de courant à laquelle est branché l'appareil pour le chargement soit toujours facilement accessible, pour que l'appareil puisse être rapidement débranché en cas d'urgence. revolt – www.re-volt.fr...
Seite 21
• Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. • Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. • Sous réserve de modification et d'erreur ! revolt ‒ www.re-volt.fr...
• Si vous pensez ne pas utiliser la batterie durant une longue période, nous vous recommandons de la laisser charger à environ 30 % de sa capacité. • Ne la stockez pas dans un endroit exposé aux rayons directs du soleil. La température idéale est comprise entre 10 et 20°C. revolt – www.re-volt.fr...
éventuels de collecte, sont disponibles dans votre municipalité. Déclaration de conformité La société PEARL.GmbH déclare le produit ZX-3096 conforme aux directives actuelles suivantes du Parlement Européen : 2009/125/CE (du Parlement européen et du Conseil), établissant un cadre pour la fixation d’exigences en matière d’écoconception applicables aux produits liés à...

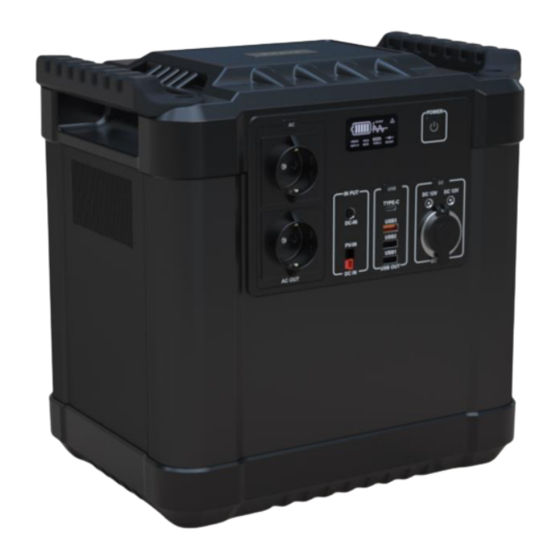

4. Prise 230 V avec contact de protection 11. Prise allume-cigare 12 V 5. Port de chargement pour connecteur 12. Port USB-C creux 5,5 x 2,1 mm 6. Prise pour connecteur Anderson 13. Port USB 7. Touche Marche/Arrêt revolt – www.re-volt.fr...
à l'écran brille entièrement. NOTE : Dans les modèles de véhicules modernes, le contact doit être mis afin d'activer l'alimentation. 3. Débranchez le connecteur de la prise allume-cigare de votre véhicule, puis débranchez l'adaptateur du convertisseur solaire. revolt ‒ www.re-volt.fr...
La puissance absorbée de l'ensemble des appareils branchés ne doit pas excéder 2000 W. Il existe un risque de choc électrique en cas de branchement de plusieurs appareils à une prise secteur. 1. Branchez l'appareil souhaité à une des prises 230 V du convertisseur solaire. revolt – www.re-volt.fr...
2. Branchez le connecteur pour allume-cigare de l'adaptateur à l'appareil souhaité. 3. Appuyez sur la touche DC pour activer les sorties DC. L'écran affiche 4. Pour couper l'alimentation, appuyez à nouveau sur la touche DC. 5. Débranchez l'appareil branché du convertisseur solaire. revolt ‒ www.re-volt.fr...
Adaptateur secteur Sortie 25,5 V DC / 8 A / 204 W max. Tension de panneau solaire pris en 18 ‒ 30 V charge Classe de protection II Dimensions 330 x 320 x 230 mm Poids 20 kg revolt – www.re-volt.fr...
