Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Solar-Konverters mit
Powerbank. Dank ihm laden sie 12-V- und 230-V- sowie USB-
Geräte auch an Orten ohne Netzversorgung, z.B. beim
Camping, bei Outdoor-Aktivitäten und im Garten.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
Solarkonverter mit Powerbank optimal einsetzen können.
Lieferumfang
•
Solarkonverter
•
Netzteil
•
Kfz-Ladekabel mit Hohlstecker 5,5 x 2,1 mm
•
Zigarettenanzünder-Adapter mit Hohlstecker 5,5 x 2,1 mm
•
Bedienungsanleitung
Optionales Zubehör
•
Solarpanel
Technische Daten
Li-Ion-Akku
60.000 mAh
Leistung
222 Wh
Ladestrom (Netzteil)
15 V DC 3 A, 45 W
Ladezeit (über Netzteil)
Ca. 7 Std.
Eingang
100 - 240 V AC 50/60 Hz 1,3 A
Effizienz im
90,95 %
Betrieb
Netzteil
Effizienz im
90,19 %
Leerlauf (10 %)
Eigenverbrauch
0,09 W
im Standby
Solar-Panel-Eingang
MPPT, 14 - 22 V DC max. 3 A
Ausgang AC
230 V AC 50 Hz, max. 180 W
AC-Wellenform
Modifizierte Sinuswelle
Ausgang USB-A
Je 5 V 2,4 A
Ausgang USB-A mit QC
3 - 12 V 18 W
3.0
Ausgang USB Typ C mit
3 - 12 V 18 W
QC 3.0
Ausgang DC
je 9 - 12,6 V DC 10 A
Leistung
3 W
LEDs
15
LED-Lampe
Helligkeit
100 Lumen
Leuchtmodi
3
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Design-Powerbank und Solarkonverter HSG-640
60 Ah, 222 Wh, 230 V, USB, QC 3.0, 180 W
Vor Überhitzung,
Überspannung, Überstrom,
Schutz
Kurzschluss und
Niederspannung
Ladezyklen
Ca. 500
1x 230-V-Steckdose
2x USB-A-Buchse
1x USB-A-Buchse mit QC 3.0
1x USB-Buchse Typ C mit QC
Anschlüsse
3.0
4x 12-V-DC-Ausgang
1x 15-V-DC-Eingang
(Hohlstecker Φ 5,5*2,1mm)
Maße
210 x 139 x 123 mm
Gewicht
2350 g

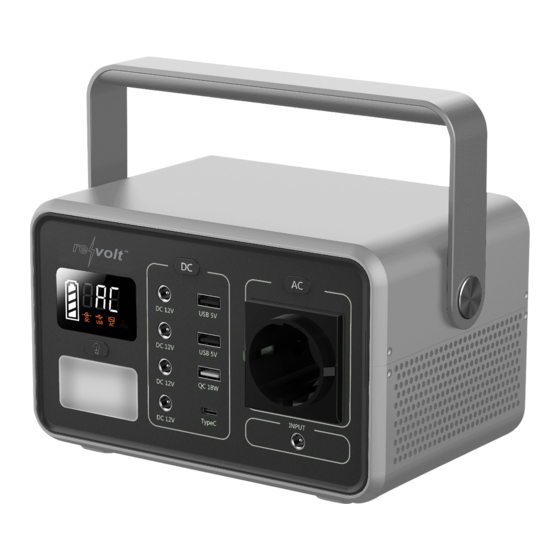

Produktdetails
1
2
3
4
5
6
1. DC-Taste
6. USB-Ausgänge
2. LCD-Display
7. Lade-Eingang
3. LED-Lampen-Taste
8. 230-V-Steckdose
4. LED-Lampe
9. AC-Taste
5. 12-V-Ausgänge
Bedienungsanleitung – Seite 1
LCD-Display
1. Lade-Status
2. Betriebs-Modus
3. Warn-Symbol
Inbetriebnahme
1. Akku aufladen
HINWEIS:
Laden Sie den integrierten Akku vor dem ersten
Gebrauch vollständig auf.
9
Der integrierte Akku kann entweder über das Netzteil, das Kfz-
Ladekabel oder über ein geeignetes Solarpanel aufgeladen
werden. Auf dem LCD-Display können Sie den Lade-Status
ablesen. Sie können den Konverter nutzen, während er lädt.
HINWEIS:
8
Der Konverter verfügt über Schutz vor Lade-Überstrom
und Lade-Überspannung.
Per Netzteil
1. Verbinden Sie den Hohlstecker des Netzteiles mit dem Lade-
Eingang des Konverters.
2. Verbinden Sie das Stromkabel des Netzteiles mit einer
7
geeigneten Steckdose.
3. Auf dem LCD-Display blinkt der Lade-Status.
4. Ist der Akku vollständig geladen, leuchtet der Lade-Status
durchgängig. Trennen Sie das Netzteil von der Steckdose
und dem Konverter.
Per Kfz-Ladekabel
1. Verbinden Sie den Hohlstecker des Kfz-Ladekabels mit dem
Lade-Eingang des Konverters.
2. Verbinden Sie den Zigarettenanzünder-Anschluss des Kfz-
Ladekabels mit dem 12-V-Zigarettenanzünder Ihres Autos.
© REV1 – 15.03.2021 – EX:CR//RM
ZX-3051-675
1
2
3
4
5
6
4. AC-Symbol
5. USB-Symbol
6. DC-Symbol
