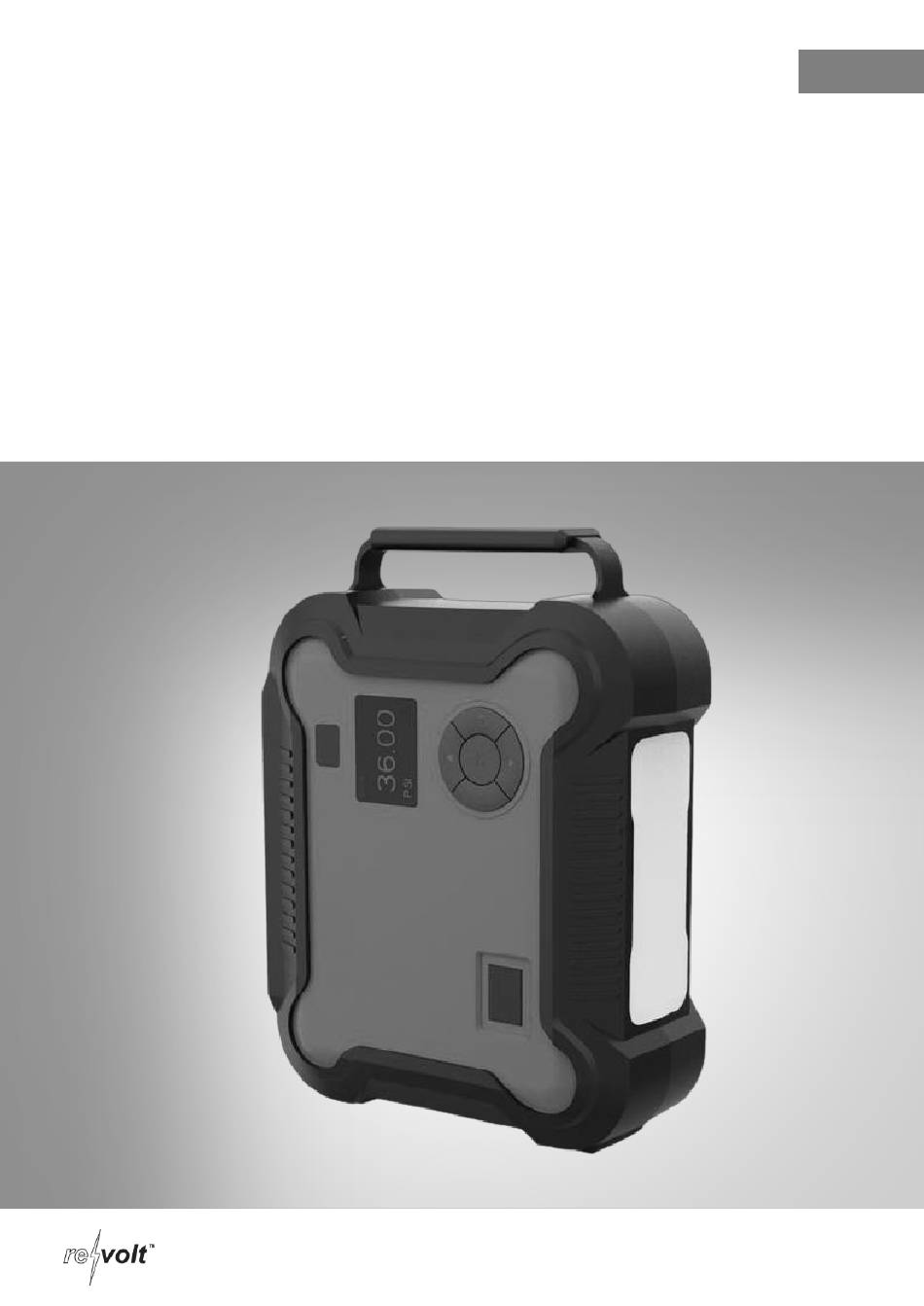

- Seite 1 4in1-Powerbank und Kfz-Starthilfe PB-135.kfz Bedienungsanleitung ZX-3123-675...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahme ........................ 10 Verwendung ........................11 1. Starthilfe geben ......................11 2. Zwangs-Starthilfe geben ..................... 12 3. USB-Buchse verwenden..................... 13 4. LED-Arbeitslampe ...................... 13 5. Kompressor verwenden ....................13 Reinigung und Pflege ...................... 15 Technische Daten ......................15 Revolt – www.revolt-power.de... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Revolt - www.revolt-power.de...
-
Seite 4: Ihre Neue 4In1-Starthilfe-Powerbank
Dank für den Kauf dieser 4in1-Starthilfe-Powerbank. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre neue Starthilfe-Powerbank optimal einsetzen können. Lieferumfang • 4in1-Starthilfe-Powerbank • Anschlusskabel mit Batterieklemmen • USB-C Ladekabel • 3x Ventiladapter • Bedienungsanleitung Revolt – www.revolt-power.de... -
Seite 5: Wichtige Hinweise Zu Beginn
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden. • Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. • Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. • Technische Änderungen und Irrtümer vorbehalten. Revolt - www.revolt-power.de... -
Seite 6: Wichtige Hinweise Zur Entsorgung
Ökodesignrichtlinie 2009/125/EG, der RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU und Niederspannungsrichtlinie 2014/35/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ZX-3123 ein. Revolt – www.revolt-power.de... -
Seite 7: Produktdetails
Produktdetails 1. LCD-Display 5. Ein/Aus-Taste 6. M-Taste 2. + Taste 7. LED-Arbeitslampe 3. LED-Taste 4. - Taste Revolt - www.revolt-power.de... - Seite 8 8. Luftschlauch 11. USB-Ausgang 2 12. Klemmstecker-Buchse 9. USB-Ausgang 1 (Quick Charge) 13. Luftschlauch-Anschluss 10. USB-Eingang Revolt – www.revolt-power.de...
- Seite 9 14. Klemmstecker 17. Rote Klemme 15. Status-LED Klemmstecker 18. Starttaste 16. Schwarze Klemme Revolt - www.revolt-power.de...
-
Seite 10: Inbetriebnahme
1. Verbinden Sie das Ladekabel mit der USB-Buchse (10) und einer geeigneten Stromquelle, z.B. einem USB-Netzteil. 2. Während des Ladevorgangs blinken auf dem LCD-Display 4 Status-LED. Sobald die Starthilfe-Powerbank vollständig aufgeladen ist, leuchten die 4 Status-LED konstant. 3. Trennen Sie die Starthilfe-Powerbank nach dem Aufladen von der Stromversorgung. Revolt – www.revolt-power.de... -
Seite 11: Verwendung
Sie mit dem nächsten Schritt fortfahren. schwarz ACHTUNG! Wenn die Status-LED (15) rot leuchtet, dann haben Sie die Plus- / Minus- Klemmen vertauscht. Kontrollieren Sie nochmals, ob die Klemmen wie in Punkt 2 beschrieben, angeschlossen sind. Revolt - www.revolt-power.de... -
Seite 12: Zwangs-Starthilfe Geben
(15) grün leuchtet, haben Sie 30 Sekunden Zeit, um Ihr Fahrzeug zu starten. Starttaste 3. Sobald Ihr Fahrzeug gestartet ist, entfernen Sie innerhalb von 30 Sekunden die Batterieklemmen (16 und 17) von der Autobatterie und der Starthilfe-Powerbank. Revolt – www.revolt-power.de... -
Seite 13: Usb-Buchse Verwenden
Den richtigen Reifendruck für Ihr Fahrzeug entnehmen Sie bitte Ihrem Fahrzeughandbuch. ACHTUNG! Achten Sie darauf, dass Sie andere aufblasbare Gegenstände nicht zu stark aufblasen. 1. Halten Sie die Ein/Aus-Taste (5) einige Sekunden gedrückt, um die Starthilfe- Powerbank einzuschalten. Revolt - www.revolt-power.de... - Seite 14 8. Halten Sie die An/Aus (5) Taste für einige Sekunden gedrückt, um das Gerät vollständig auszuschalten. 9. Trennen Sie den Luftschlauch (8) vom Objekt. HINWEIS: Lassen Sie den Kompressor nicht länger als 8 Minuten am Stück laufen. Legen Sie anschließend 5 Minuten Pause ein, bevor Sie den Kompressor weiterverwenden. Revolt – www.revolt-power.de...
-
Seite 15: Reinigung Und Pflege
5 V DC 3 A / 9 V DC 2 A / 12 V DC 1,5 A Output USB 2 5 V DC 3 A Kfz-Starter 12 V DC 600 A /Spitze 1.200 A Kapazität 16.000 mAh Max. Luftdruck 150 PSI Maße 20,2 x 16,5 x 8,6 cm Gewicht 1,5 kg Revolt - www.revolt-power.de... - Seite 16 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 02.09.2021 – JvdH//RM Revolt – www.revolt-power.de...
- Seite 17 PB-135.kfz Batterie d'aide au démarrage USB 4 en 1 15 Ah / 1200 A / 150 PSI avec compresseur Mode d'emploi ZX-3123-675...
- Seite 18 2. Fournir une aide au démarrage forcé ..............11 3. Utiliser le port USB ....................12 4. Lampe de travail LED ..................... 12 5. Utiliser le compresseur ................... 13 Nettoyage et entretien ....................14 Caractéristiques techniques ..................14 Revolt – www.revolt-power.fr...
-
Seite 19: Votre Nouvelle Batterie D'aide Au Démarrage 4 En 1
Afin d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. Contenu • Batterie d'aide au démarrage 4 en 1 • Câble de raccordement avec pinces crocodiles • Câble de chargement USB-C • 3 adaptateurs de valve • Mode d'emploi Revolt ‒ www.re-volt.fr... -
Seite 20: Consignes Préalables
N'utilisez pas l'appareil tant que la réparation n‘a pas été effectuée. • Conservez le produit hors de la portée et de la vue des enfants. • Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. Revolt – www.revolt-power.fr... -
Seite 21: Consignes Importantes Pour Le Traitement Des Déchets
à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. Revolt ‒ www.re-volt.fr... -
Seite 22: Description Du Produit
Description du produit 1. Écran LCD 5. Bouton Marche/Arrêt 2. Bouton + 6. Bouton M 3. Bouton LED 7. Lampe de travail LED 4. Bouton - Revolt – www.revolt-power.fr... - Seite 23 8. Tuyau d'air 11. Sortie USB 2 9. Sortie USB 1 (Quick Charge) 12. Port pour connecteur à pinces 10. Entrée USB 13. Port pour tuyau d'air Revolt ‒ www.re-volt.fr...
- Seite 24 14. Connecteur à pinces 17. Pince rouge 15. LED de statut du connecteur à pinces 18. Bouton Start 16. Pince noire Revolt – www.revolt-power.fr...
-
Seite 25: Mise En Marche
2. Pendant le processus de chargement, les quatre LED de statut clignotent sur l'écran LCD. Une fois la batterie d'aide au démarrage complètement rechargée, les quatre LED de statut brillent en continu. 3. Débranchez la batterie d'aide au démarrage de l'alimentation une fois le chargement effectué. Revolt ‒ www.re-volt.fr... -
Seite 26: Utilisation
3. Branchez la pince rouge (+) au pôle positif, et la pince noire (-) au pôle négatif de la batterie du véhicule. Une fois que la LED de statut (15) clignote alternativement en rouge et bleu, vous pouvez passer à l'étape suivante. Noir Rouge Revolt – www.revolt-power.fr... -
Seite 27: Fournir Une Aide Au Démarrage Forcé
(15) brille en vert, vous avez 30 secondes pour démarrer votre véhicule. Bouton Start 3. Lorsque votre véhicule démarre, débranchez les pinces de batterie (16 et 17) de la batterie du véhicule et de la batterie d'aide au démarrage dans un intervalle de 30 secondes. Revolt ‒ www.re-volt.fr... -
Seite 28: Utiliser Le Port Usb
2. Appuyez de façon répétée sur le bouton Marche/Arrêt (5) pour basculer d'un mode lumineux à l'autre. Lumière blanche → Lumière SOS blanche → Lumière rouge → Lumière stroboscopique rouge 3. Maintenez le bouton Marche/Arrêt (5) appuyé pour éteindre la lampe de travail. Revolt – www.revolt-power.fr... -
Seite 29: Utiliser Le Compresseur
éteindre complètement l'appareil. 9. Débranchez le tuyau d'air (8) de l'objet. NOTE : Ne laissez pas le compresseur fonctionner pendant plus de 8 minutes d'affilée. Faites ensuite une pause de 5 minutes avant de réutiliser le compresseur. Revolt ‒ www.re-volt.fr... -
Seite 30: Nettoyage Et Entretien
USB 2 5 V DC / 3 A Aide au démarrage 12 V DC, 600 A / pointe 1200 A Capacité 16000 mAh Pression d'air max. 150 PSI Dimensions 20,2 x 16,5 x 8,6 cm Poids 1,5 kg Revolt – www.revolt-power.fr... - Seite 31 Revolt ‒ www.re-volt.fr...
- Seite 32 Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV1 – 02.09.2021 – JvdH//RM Revolt – www.revolt-power.fr...
