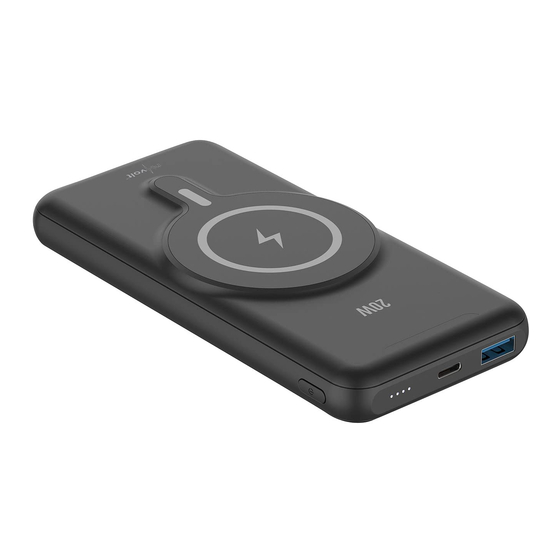

revolt ZX-3085 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser magnetischen, Qi- und
MagSafe-kompatiblen Powerbank.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue
Powerbank optimal einsetzen können.
Lieferumfang
•
Powerbank
•
USB-Ladekabel
•
Bedienungsanleitung
Zusätzlich benötigt:
•
Netzteil (z.B. SD-2201)
Technische Daten
Lithium-Polymer-
10.000 mAh (37 Wh)
Akku
Ladedauer ca. 3,5 Stunden
Ausgang
USB Typ C
(PD)
Ausgang
USB Typ A
(QC)
Stromversorgung
Drahtloses
Laden
Eingang USB
Typ C (PD)
Eingang
Micro-USB
Leistungsaufnahme Max. 20 Watt
1x USB Typ C, 1x Micro-USB, 1x USB
Anschlüsse
Typ A
Funk-Frequenz 110 k - 205 khz
Schutzklasse III
Schutz durch Kleinspannung
Schutz gegen fallendes Tropfwasser,
Schutzart IP20 wenn das Gehäuse bis zu 15° geneigt
ist
Farbe schwarz
Maße 140 x 64 x 17 mm
Gewicht 215 g
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
10.000 mAh, Qi- & MagSafe-kompatibel, PD, QC, USB-C, 20 W
Produktdetails
1
2
3
1. An-/Aus-Taste
2. LED-Anzeige
3. USB-C-Buchse
4. USB-A-Buchse
5. Micro-USB-Buchse
Verwendung
•
Um Ihr Qi-kompatibles Mobilgerät kabellos aufzuladen, legen
Sie es auf die Powerbank auf. Dank MagSafe-Technik
5 V, 3 A / 15 W 9 V,
können Sie Ihr iPhone 12 auch per Magnet daran befestigen.
2,22 A / 20 W, 12 V,
Über die Induktion kann es mit bis zu 20 Watt geladen
1,5 A / 18 W
werden.
5 V, 3 A / 15 W, 9 V, 2
A / 18 W, 12 V, 1,5 A /
18 W
5 W / 7,5 W / 10 W
5 V, 2,4 A / 12 W, 9 V,
2 A / 18 W
5 V / 2 A
HINWEIS:
Platzieren Sie keine metallischen Gegenstände
über der Powerbank, während Sie ein Mobilgerät
aufladen.
•
Um Ihr Mobilgerät per USB-Kabel aufzuladen, verbinden Sie
dieses über die USB-A-Buchse.
Magnetische Powerbank
5
4
Bedienungsanleitung – Seite 1
LED-Anzeige während des Ladevorgangs
•
Während des kabellosen Ladevorgangs leuchtet die LED-
Anzeige folgendermaßen:
Statusanzeige LED-Anzeige blinkt
Einschalten LED-Anzeige leuchtet auf
Standby LED-Anzeige aus
Laden Grünes Licht leuchet
Fehler Grünes Licht blinkt
•
Während des USB-Ladevorgangs zeigt die LED-Anzeige den
Akkustand der Powerbank an:
LED aus LED an
LED-Anzeige Akkustand Powerbank
Powerbank aufladen
•
Um Ihre Powerbank aufzuladen, schließen Sie ein USB-
Kabel an die Micro-USB-Buchse, oder für schnelles Laden
mit Quick Charge 3.0 an die USB-C-Buchse an, und
verbinden Sie es per Netzteil mit dem Stromnetz. Die LED-
Anzeige zeigt den Ladefortschritt der Powerbank an.
LED aus LED an
LED-Anzeige Ladefortschritt Powerbank
> 75 - <100%
© REV2 – 23.08.2021 – JvdH/LW//RM
ZX-3085-675
100 - 75%
75 - 50%
50 - 25%
< 25%
LED blinkt
0 - 25%
25 - 50%
50 - 75%
100%
