Abschnitt
04 Anschluss und Installation

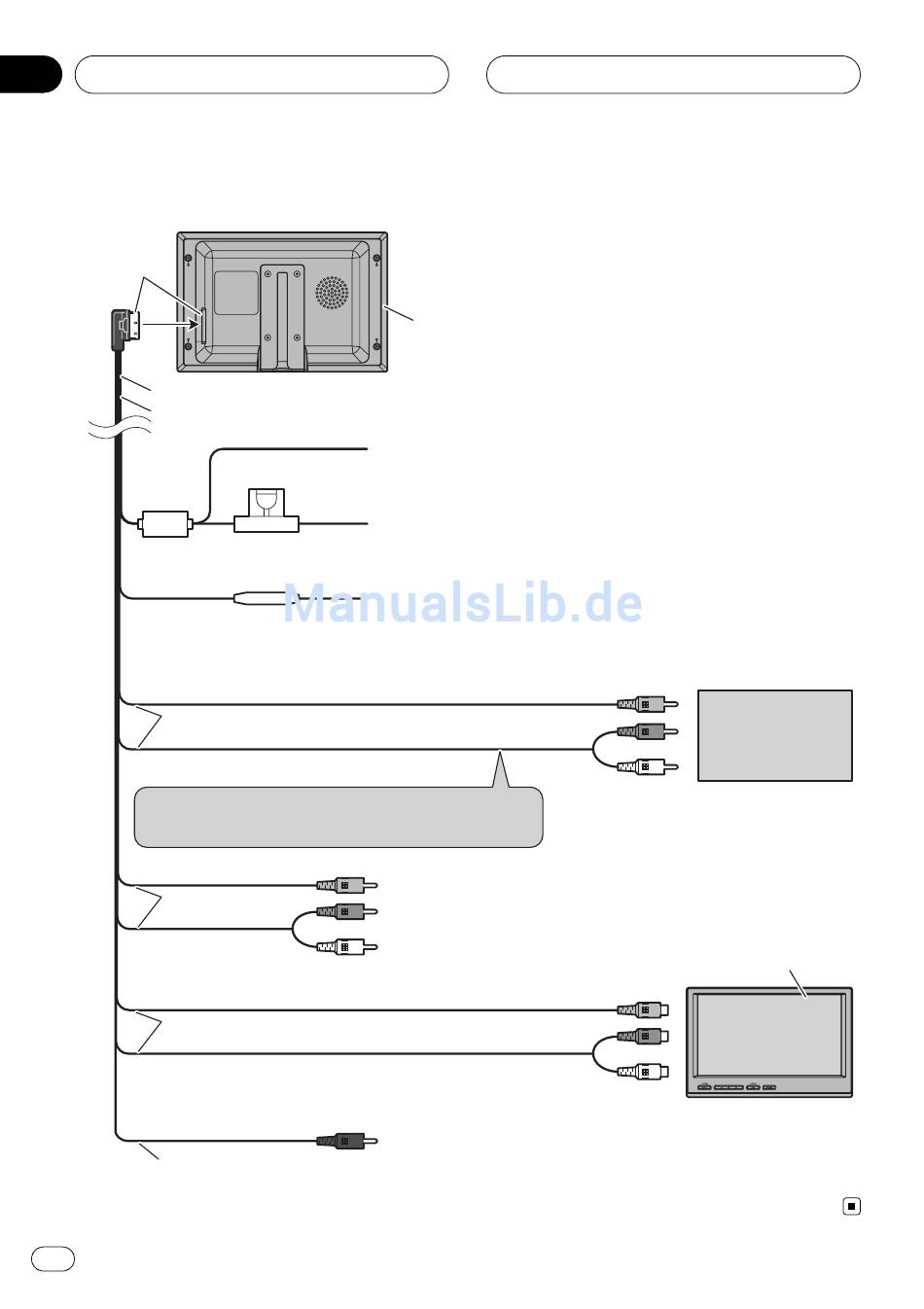

Anschlussschema

Schwarz
4 m
Stromkabel
Sicherungswiderstand
Videoeingang 1 (VIDEO 1 INPUT)
3 m
Audioeingang 1 (AUDIO 1 INPUT)
Verbindung mit einer Klemme, die nicht mit dem
Lautstärkepegel gekoppelt ist.
3 m
Videoausgang (VIDEO OUTPUT)
3 m
Audioausgang (AUDIO OUTPUT)
3 m
46
De
Schwarz (Fahrgestell-Erdung)
Verbindung mit einem sauberen, farbfreien Gehäuseteil aus
Sicherung (4 A)
Metall
Gelb
Verbindung mit der Klemme der konstanten
12 V-Spannungsversorgung
Rot
Verbindung mit der Klemme der zündungsgesteuerten
Spannungsversorgung (12 V DC)
Videoeingang 2 (VIDEO 2 INPUT)
Audioeingang 2 (AUDIO 2 INPUT)
Signalausgang der Fernbedienung (REMOTE CONTROLLER
SIGNAL OUTPUT): Nicht in Gebrauch.
Komponenten des Displays
Verbindung mit Videoausgang
Verbindung mit Audioausgängen
Verbindung mit Videoeingang 1
Verbindung mit Audioeingang 1
Externe Video-
komponente
(separat erhältlich)
AVD-W7900
(separat erhältlich)
