Inhaltszusammenfassung für PCE Wallbox GLB

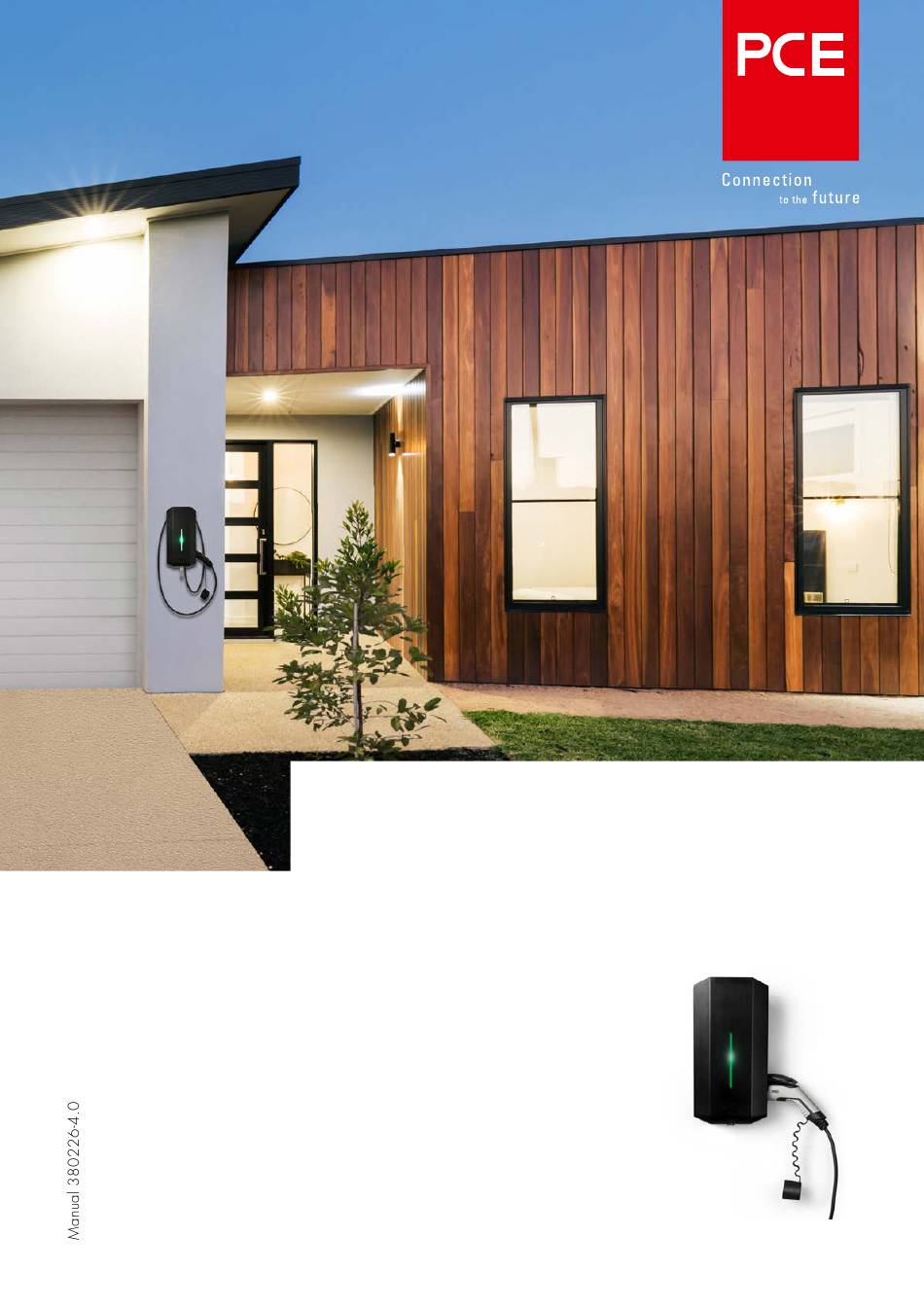

- Seite 1 PCE Wallbox GLB Kurzanleitung für eine einzelne Wallbox GLB...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WARNHINWEISE INSTALLATION EINER EINZELNEN GLB-WALLBOX NORMALE VERWENDUNG / LADEN WICHTIGSTE LED-ANZEIGEN GLB-SOFTWARE SERVICE/INSTANDHALTUNG STÖRUNGSSUCHE/SUPPORT/FAQ TECHNISCHE DATEN ÜBERGABEPROTOKOLL GEWÄHRLEISTUNGSBEDINGUNGEN... -
Seite 3: Warnhinweise
Zeitpunkt des Drucks als korrekt gelten. Die kontinuierliche GLB Wallbox beschädigt werden. Verbesserung ist eines der Ziele von PCE. Wir behalten uns daher Betreiben Sie die GLB Wallbox nicht bei Temperaturen, das Recht vor, unsere Produkte jederzeit zu ändern, sowohl in die außerhalb ihres Betriebsbereiches liegen –... - Seite 4 (7 x T20) Bohrschablone (auf d. Rückseite d. Verpackung) KLEMMLEISTE 3-phasig Seriennummer/ SSID Passwort Zuleitung für Datenkabel 1-phasig...
- Seite 5 OPTIONEN INSTALLATION DES DLM-ZÄHLERS (ZUBEHÖR) DLM-Zähler Adr.2 Installieren Sie den DLM-Zähler in der Hauptverteilung, die Sie überwachen wollen. Verwenden Sie ein abgeschirmtes verdrilltes 2-poliges Kabel zwischen dem DLM-Messgerät und der Wallbox. Geeignete Kabel: CAT5 FTP, CAT5e FTP, CAT6 FTP, ELAKY-S, ELAQBY-S oder ähnliche.
- Seite 6 REMOTE AKTIVIERUNG DER WALLBOX ON (Standard): Verwenden Sie diese Option, wenn kein externes Freigabe-Schaltgerät angeschlossen ist. OFF: Verwenden Sie diese Option, Ext. Steuersignal wenn ein externes Freigabe-Schaltgerät angeschlossen ist. MASTER / SLAVE EINSTELLUNG ON (Standard): Master OFF: Slave Einzelinstallation = ON Cluster Installation = vollständige Bedienungsanleitung www.pcelectric.at/de/info/emobility.html...
- Seite 7 MAXIMALER FAHRZEUGLADESTROM (A) DIP-SWITCH 2 ON OFF ON OFF WALLBOX TYP ON: fixes Kabel OFF: Ladedose Typ 2 Main fuse SW1(DIP 1-3) SW2(DIP 1-3)
- Seite 8 (7 x T20) Aufkleber Ladestatus MAX 1,6 Nm Seriennummer/SSID Passwort Informationsetikett in Landes- sprache (im Lieferumfang) Informationsetikett (en) aufgeklebt FEHLER/INFORMATION ZEICHEN FEHLERART/BESCHREIBUNG MASSNAHME Dauerhaft rot Der Fehlerstromschutzschalter oder Zurücksetzen des Fehlerstromschutzschalters Leitungsschutzschalter wurde ausgelöst. oder Leitungsschutzschalters. 3-sekündiges Dauerleuchten RFID wurde abgelehnt Überprüfen Sie die RFID-Karte.
- Seite 9 DIP-SWITCH INFORMATION ON OFF Datalink Endabschluss ON, OFF ON = Master Mode, OFF = Slave Mode Remote-Freigabe, ON (Standard) = offener Schalter, OFF = geschlossener Schalter Sicherungswert (A) im Hauptverteiler, Einstellungen siehe Tabelle unten ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF...
-
Seite 10: Installation Einer Einzelnen Glb-Wallbox
INSTALLATION EINER EINZELNEN Wählen Sie für die elektrische Anlage eine geeignete GLB-WALLBOX Gruppensicherung (1×16A – 3×32A) und einen ausreichenden Kabelquerschnitt aus. In manchen (zur Installation von gesammelten GLB-Wallboxen siehe Ländern ist es erforderlich, Erdungsfehler-Schutzschalter Gebrauchsanleitung unter www.pcelectric.at/de/info/emobility. einzubauen. Befolgen Sie die jeweiligen nationalen html) Vorschriften und wählen Sie den entsprechenden Erdungsfehler-Schutz für die Anlage aus. -
Seite 11: Normale Verwendung / Laden
NORMALE VERWENDUNG / LADEN Schließen Sie das Ladekabel am Elektrofahrzeug an. Wenn das Elektrofahrzeug ladebereit ist, beginnt der Vorgang unverzüglich. Zu Einzelheiten siehe Gebrauchsanleitung des Elektrofahrzeuges. Nach abgeschlossenem Laden befolgen Sie die Anweisungen für das jeweilige Elektrofahrzeug. Nach dem Laden: Trennen Sie das Ladekabel vom Elektrofahrzeug und legen Sie das Ladekabel wieder an den dafür vorgesehenen Platz zurück. -
Seite 12: Technische Daten
TECHNISCHE DATEN Produkttyp: alle GLB Modelle Normen und Richtlinien: IEC 61851-1 und IEC 61439-7 EMC Klassifizierung: 2014/30/EU Befestigungsart: Wandmontage Installationsbereich: Innen/Außen Installationshöhe: kein festgelegter Bereich Nennspannung: 230V / 400V 50Hz Art des Erdungssystems: TT, TN und IT Systeme Ladebetriebsart: Mode 3 Ladeverfahren: Schutzklasse: IP44... -
Seite 13: Übergabeprotokoll
ÜBERGABEPROTOKOLL Ladevorrichtung für Elektrofahrzeuge (EV) Version 07/2021 Modell GLB: GTB: Seriennummer: Software-Version: RFID-Reader: ja nein Kommunikationsmodul: ja nein Aufstellungsort Straße: PLZ/Ort: Genaue Platzierung: (z. B.: Carport, Garage, im Freien, ...) Elektrische Installation Vorsicherung (A): Zuleitung: Kabelquerschnitt: Kabellänge: Einstellungen DIP-Switch Funktionstest durchgeführt mit: EV-Testadapter: Elektrofahrzeug (EV): ON OFF... -
Seite 14: Gewährleistungsbedingungen
GEWÄHRLEISTUNGSBEDINGUNGEN EU LÄNDER (AUSGENOMMEN SCHWEDEN) Das Produkt profitiert von der Herstellergewährleistung. Die geltende Gewährleistungszeit muss in den Kaufdokumenten Ihres Lieferanten angegeben werden. Das Produkt muss von einem zertifizierten Installateur / Auftragnehmer in Betrieb genommen werden. Die richtigen Installations-, Lagerungs- und Betriebsbedingungen müssen eingehalten werden. Gewährleistungen gelten nur für Produkte, die an ihrem ursprünglichen Installationsort installiert wurden. - Seite 15 IK08 Hersteller: Vertrieb: GARO AB PC Electric GmbH Box 203, SE–335 25 Gnosjö Diesseits 145, AT–4973 St. Martin i. I. Tel.: +46 (0) 370 33 28 00 Tel.: +43 (0) 7751 61220 Fax: +46 (0) 370 33 28 50 Fax: +43 (0) 7751 6969 info@garo.se office@pcelectric.at garo.se...
