INSTALLATION EINER EINZELNEN
GLB-WALLBOX
(zur Installation von gesammelten GLB-Wallboxen siehe
Gebrauchsanleitung unter www.pcelectric.at/de/info/emobility.
html)

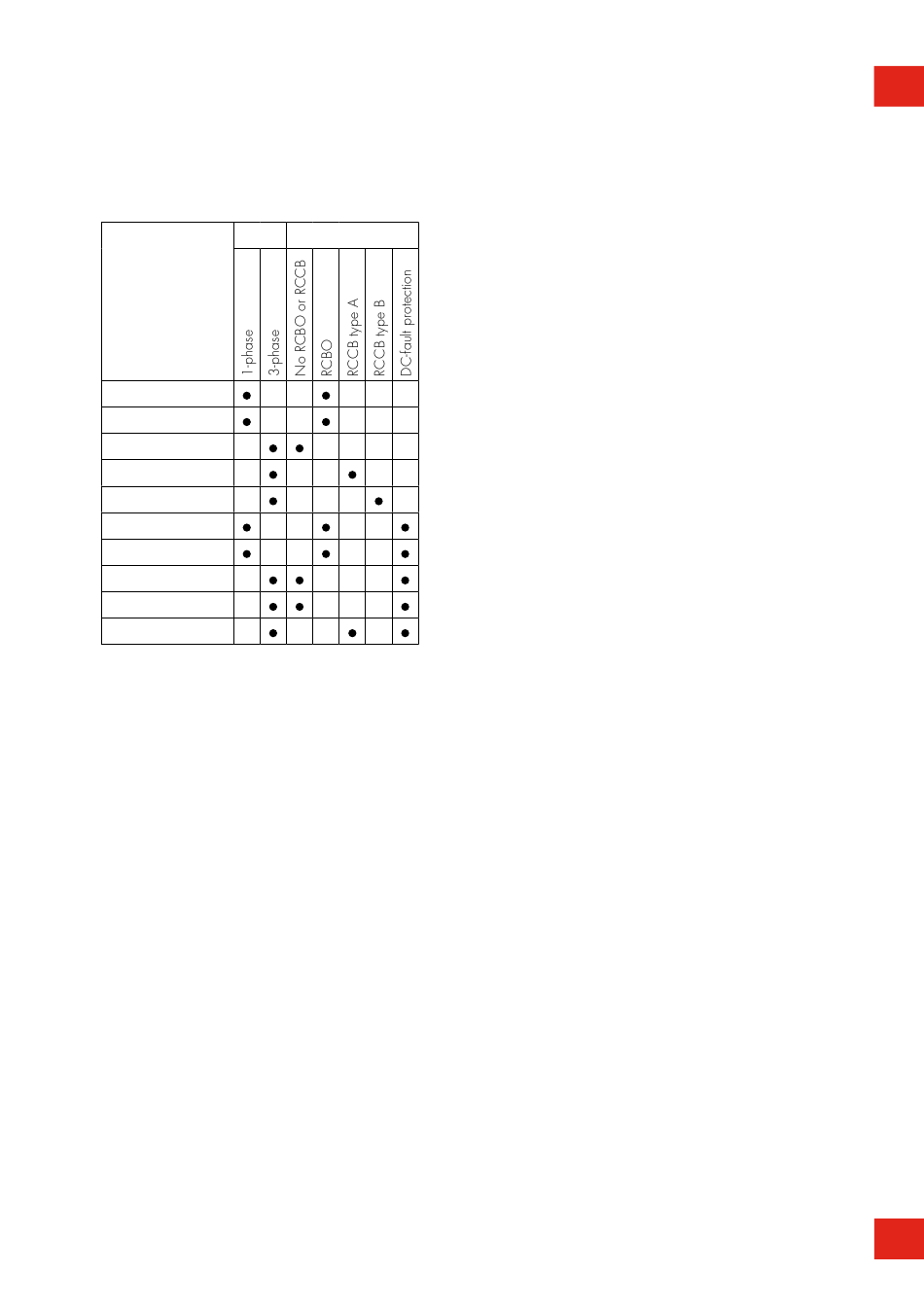

GLB Type
GLB..-..37..
2) 4)
GLB..-..74..
2) 4)
GLB..-..22..
1) 2)
GLB..-..22..-A
2) 3)
GLB..-..22..-B
3)
GLBDC..-..37..
4)
GLBDC..-..74..
4)
GLBDC..-..11..
1)
GLBDC..-..22..
1)
GLBDC..-..22..-A
3)
GLB Wallboxen, die nicht mit einem internen
1)
Fehlerstromschutzschalter mit oder ohne
Überstromauslöser ausgestattet sind, müssen mit einer
Fehlerstromschutzfunktion versehen und im Verteilerkasten
mit einer Sicherung bis max. 32A abgesichert werden.
GLB Wallboxen ohne im Gehäuse integrierten
2)
Fehlerstromschutzschalter vom Typ B oder ohne
Gleichstrom-Fehlerschutz müssen gemäß IEC 60364-7-
722 durch eine Fehlerstromschutzvorrichtung vom Typ B
abgesichert werden.
Dreiphasige GLB Wallboxen, die mit einem
3)
Fehlerstromschutzschalter ausgestattet sind, müssen
im Verteilerkasten mit einer Sicherung bis max. 32A
abgesichert werden.
Einphasige GLB Wallboxen, die mit einem
4)
Fehlerstromschutzschalter mit Überstromauslöser
ausgestattet sind, können parallelgeschaltet werden.
Diese Gruppe von Wallboxen muss durch eine Backup-
Sicherung im Verteilerkasten abgesichert werden. Die
Backup-Sicherung darf 125A nicht überschreiten.
Protection type
1. Wählen Sie für die elektrische Anlage eine geeignete
Gruppensicherung (1×16A – 3×32A) und einen
ausreichenden Kabelquerschnitt aus. In manchen
Ländern ist es erforderlich, Erdungsfehler-Schutzschalter
einzubauen. Befolgen Sie die jeweiligen nationalen
Vorschriften und wählen Sie den entsprechenden
Erdungsfehler-Schutz für die Anlage aus. Hinweis: Wegen
des lang anhaltenden hohen Stromwertes im Kabel
besteht bei zu geringer Abmessung die Gefahr eines
Spannungsabfalles, was zu einer Beschädigung der
Elektronik im Elektrofahrzeug führen kann.
2. Tragen Sie im Übergabeprotokoll die erforderlichen
Angaben ein.
3. Montieren Sie die GLB Wallbox entsprechend der
Installationsskizze (1-7).
4. Installieren Sie das Kabel für die elektrische Versorgung
entsprechend den geltenden örtlichen Vorschriften.
5. Stellen Sie den DIP-Switch SW1 auf den Wert (A) ein, den
die Hauptsicherung hat (16–63A). SW1 befindet sich
in der Mitte der linken Seite der Hauptplatine. Siehe Bild
8-11.
6. Stellen Sie DIP-Switch SW2 entsprechend der
Gruppensicherung für die GLB Wallbox ein (6–32A).
SW2 befindet sich unten in der linken Ecke der
Hauptplatine. Siehe Bild 12-13.
7. Tragen Sie im Übergabeprotokoll die Seriennummer ein.
Siehe Bild 14, Seriennummer/SSID Etikett.
8. Schrauben Sie die Wallboxabdeckung am Wallbox-
Grundgehäuse an und schieben Sie die Frontblende von
unten nach oben bis sie einrastet, siehe Bild 14-15.
9. Schalten Sie die Stromversorgung ein.
10. Bei den Modellen GLBW... und GLBDCW...: Verbinden
Sie ein Mobilgerät (PC/Tablet/Mobiltelefon) mit dem
WLAN der GLB Wallbox. Sie finden die Zugangsdaten
(SSID und Passwort) auf dem Etikett. Geben Sie in Ihren
Webbrowser die Adresse „172.24.1.1" ein. Nun sollten
Sie die GLB-Web-Schnittstelle sehen. Dies bestätigt,
dass das Kommunikationsmodul der GLB Wallbox wie
gewünscht funktioniert.
11. Zur Überprüfung, ob die Wallbox ordnungsgemäß
funktioniert, testen Sie die Wallbox mithilfe eines
Testinstrumentes (zu bevorzugen) oder versuchen Sie, ein
Elektrofahrzeug zu laden.
12. Überprüfen Sie noch einmal, ob das Übergabeprotokoll
vollständig ausgefüllt ist. Bestätigen Sie durch Unterschrift,
Datum und Angabe des Unternehmens, dass die
Gewährleistung nun gültig ist.
