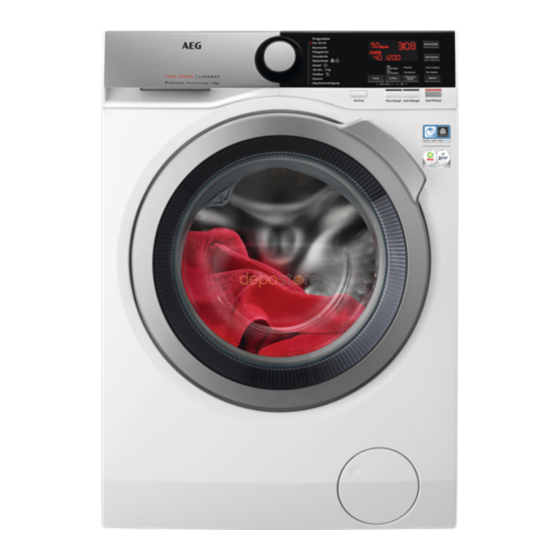

- Seite 1 L7FL930EX Benutzerinformation Waschmaschine USER MANUAL...
-
Seite 2: Inhaltsverzeichnis
18. UMWELTTIPPS....................49 FÜR PERFEKTE ERGEBNISSE Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden... -
Seite 3: Sicherheitshinweise
DEUTSCH Änderungen vorbehalten. SICHERHEITSHINWEISE Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf. -
Seite 4: Allgemeine Sicherheit
Falls Ihr Gerät mit einer Kindersicherung ausgestattet • ist, empfehlen wir, diese einzuschalten. Kinder dürfen keine Reinigung und Wartung des • Geräts ohne Beaufsichtigung durchführen. 1.2 Allgemeine Sicherheit Nehmen Sie keine technischen Änderungen am Gerät • vor. Dieses Gerät ist für die Verwendung im Haushalt und •... -
Seite 5: Sicherheitsanweisungen
DEUTSCH Schalten Sie das Gerät immer aus und ziehen Sie den • Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden. Reinigen Sie das Gerät nicht mit einem Hochdruck- • Wasserstrahl und/oder Dampf. Reinigen Sie das Gerät mit einem feuchten Tuch. •... -
Seite 6: Wasseranschluss
Nennwerten der Netzspannung Ablaufschlauch und die Verlängerung übereinstimmen. an den autorisierten Kundendienst. • Verwenden Sie keine • Stellen Sie sicher, dass der Mehrfachsteckdosen oder Wasserhahn nach der Montage noch Verlängerungskabel. zugänglich ist. • Achten Sie darauf, Netzstecker und 2.4 Gebrauch Netzkabel nicht zu beschädigen. -
Seite 7: Gerätebeschreibung
DEUTSCH Waschtrommel, Kreuzstück für Informationen über den Trommel und zugehörige Kugellager, Betriebszustand des Gerätes Heizer und Heizelemente anzeigen. Sie sind nicht für den einschließlich Wärmepumpen, Einsatz in anderen Geräten Leitungen und zugehörige Ausrüstung vorgesehen und nicht für die einschließlich Schläuche, Ventile, Raumbeleuchtung geeignet. -
Seite 8: Geräteübersicht
3.2 Geräteübersicht 11 12 Arbeitsplatte Ablaufschlauch Waschmittelschublade Anschluss des Zulaufschlauchs Bedienfeld Netzkabel Türgriff Transportschrauben Typenschild Schlauchhalter Sieb der Ablaufpumpe Füße für die Ausrichtung des Geräts Das Typenschild gibt den Modellnamen (A), die Produktnummer (B), die elektri‐ schen Nennwerte (C) und die Seriennum‐... -
Seite 9: Montage
DEUTSCH Die Schutzverkleidung gewährleistet einen Schutz gegen IPX4 das Eindringen von festen Fremdkörpern und Spritzwas‐ ser (Feuchtigkeit), außer an den Stellen, an denen das Niederspannungsgerät keinen Schutz gegen Feuchtigkeit besitzt. Wasserversorgungsdruck Minimum 0,5 bar (0,05 MPa) Maximal 8 bar (0,8 MPa) Kaltwasser Wasseranschluss Maximale Beladung... - Seite 10 5. Legen Sie das Gerät vorsichtig auf Aus dem Ablaufschlauch seine Rückseite. könnte Wasser 6. Legen Sie das vordere Styroporteil austreten. Dies ist auf unter dem Gerät auf den Boden. den Gerätetest mit Wasser im Werk Achten Sie darauf, die zurückzuführen.
-
Seite 11: Aufstellen Und Ausrichten
DEUTSCH 5.2 Aufstellen und Ausrichten Wird das Gerät auf einem Sockel installiert oder wird 1. Stellen Sie das Gerät auf einen ein Wäschetrockner auf der ebenen, festen Boden. Waschmaschine installiert, Stellen Sie sicher, dass die verwenden Sie das im Luftzirkulation unter dem Kapitel Gerät nicht durch Teppiche „Zubehör“... -
Seite 12: Aquastop-Vorrichtung
5.5 Ablassen des Wassers Kaltwasserhahn mit einem 3/4"- Außengewinde an. Der Ablaufschlauch muss in einer Höhe nicht unter 60 cm und nicht über 100 cm vom Boden angebracht werden. Sie können den Ablaufschlauch auf maximal 400 cm verlängern. Fragen... -
Seite 13: Elektrischer Anschluss
DEUTSCH 3. In ein Standrohr mit Belüftungsöffnung - Stecken Sie den Ablaufschlauch direkt in das Ablaufrohr. Orientieren Sie sich an der Abbildung. Stellen Sie sicher, dass der Ablaufschlauch einen Bogen beschreibt, damit keine Partikel aus dem Becken in das Gerät gelangen können. 6. -
Seite 14: Zubehör
Gewährleistungsanspruch. 6.2 Satz Fixierplatten Wenn Sie das Gerät auf einem Sockel Der Wäschetrockner kann nur mit dem aufstellen, der kein Zubehör von AEG ist, von AEG hergestellten und befestigen Sie es mithilfe der genehmigten Bausatz Wasch- Fixierplatten. -
Seite 15: Sockel Mit Schublade
DEUTSCH So steht Ihr Gerät höher und die Be- und WARNUNG! Entladung wird einfacher. Stellen Sie den Die Schublade kann zur Aufbewahrung Wäschetrockner nicht unter von Wäsche benutzt werden, z. B. für die Waschmaschine. Handtücher, Reinigungsprodukte usw. 6.4 Sockel mit Schublade Lesen Sie die mit dem Zubehör gelieferte Gebrauchsanleitung sorgfältig durch. - Seite 16 Sensortaste Start/Pause (Start/ • Option Spülstopp Pause) • Option Extra Leise Sensortaste Flecken/Vorwäsche • Wasch- und Spülphasen (Flecken/Vorw.) überspringen - Option Nur • Option Flecken (Flecken) Schleudern (Nur Schleudern) • Option Vorwäsche (Vorwäsche) • Wasch-, Spül- und Schleuderphasen überspringen -...
-
Seite 17: Programmwahlschalter Und Tasten
DEUTSCH Waschphasenanzeige. Blinkt während der Vorwasch- und Hauptwasch‐ phase. Spülphasenanzeige. Blinkt während der Spülphase. Wenn die Option Soft Plus eingeschaltet ist, erscheint die Anzeige Schleuder- und Abpumpphasenanzeige. Blinkt während der Schleuder- und Abpumpphase. Dampfphasenanzeige. Knitterschutzphasenanzeige. Kindersicherungsanzeige. Zeitsparanzeige. Schleuderdrehzahlanzeige. Spülstoppanzeige. Anzeige Extra Leise. Temperaturanzeige. - Seite 18 8.3 Temp. unterdrückt und das Programm endet mit Wasser in der Trommel. Hierdurch Bei der Auswahl eines wird die Knitterbildung vermindert. Waschprogrammes schlägt das Gerät Auf dem Display erscheint die automatisch eine Standardtemperatur Anzeige . Die Tür bleibt verriegelt.
-
Seite 19: Plus Dampf
DEUTSCH wenn diese Sand, Staub, Dreck und Wählen Sie ein für die andere feste Partikel enthält. Kleidungsstücke geeignetes Mit dieser Option kann sich Waschprogramm, bevor die Programmdauer Sie diese Option verlängern. einschalten. Das Gerät führt den für Ihre 8.6 Plus Dampf Kleidungsstücke am besten geeigneten Diese Option fügt eine Dampfphase... -
Seite 20: Zeit Sparen
8.8 Spülen Wäsche auswählen. Wenn Sie diese Option wählen, kann weder die Mit dieser Taste können Sie eine der Temperatur noch die Programmdauer folgenden Optionen einstellen: geändert werden. Die Optionen Zeit • Extra Spülen Option Sparen und Extra Leise stehen Diese Option fügt dem gewählten... -
Seite 21: Programme
DEUTSCH 9. PROGRAMME 9.1 Programmtabelle Waschprogramme Programm Programmbeschreibung Waschprogramme Weiße und farbbeständige Baumwollwäsche. Normal ver‐ schmutzte Wäsche. Der Energieverbrauch verringert sich und Eco 40-60 die Dauer des Waschprogramms wird verlängert, um gute Wa‐ schergebnisse sicherzustellen. Weiße und bunte Baumwollwäsche. Normal, stark und leicht verschmutzte Wäsche. - Seite 22 Programm Programmbeschreibung Verwenden Sie keinen Weichspüler und stel‐ Outdoor len Sie sicher, dass sich keine Weichspüler‐ rückstände in der Waschmittelschublade befin‐ den. Outdoorkleidung, Sportgewebe, imprägnierte und at‐ mungsaktive Jacken, Jacken mit herausnehmbarem Flee‐ ceteil oder Innenwattierung. Die empfohlene Beladung be‐...
- Seite 23 DEUTSCH Programm Programmbeschreibung Wartungszyklus mit Heißwasser zur Reinigung und Auffri‐ schung der Trommel und zum Entfernen von Rückständen, die Maschinenreinigung Gerüche verursachen können. Schalten Sie dieses Programm einmal im Monat ein, um beste Ergebnisse zu erzielen. Neh‐ men Sie alle Gegenstände aus der Trommel, bevor Sie das Programm einschalten.
- Seite 24 Programm Standardtempe‐ Referenzschleuderd‐ Maximale Bela‐ ratur rehzahl dung Temperaturbe‐ Schleuderdrehzahl‐ reich bereich Dampfprogramm 1 kg Dampf Waschprogramme 1200 U/min 30 °C 1200 U/min – 3 kg 20 Min. - 3 kg 40 °C – 30 °C 400 U/min 1200 U/min 30 °C...
- Seite 25 DEUTSCH Kompatibilität der Programmoptionen ■ ■ ■ ■ ■ ■ ■ ■ ■ U./Min. ■ ■ ■ ■ ■ ■ Spülstopp ■ ■ ■ ■ Extra leise ■ ■ ■ ■ ■ ■ ■ ■ Nur Abpumpen ■ ■ ■ ■...
-
Seite 26: Woolmark Apparel Care - Blau
Geeignete Waschmittel für Waschprogramme Programm Universal‐ Universal- Flüssig‐ Empfindli‐ Sonderfunk‐ waschmit‐ Flüssig‐ waschmittel che Wollwä‐ tionen waschmittel für Buntwä‐ sche sche Eco 40-60 ▲ ▲ ▲ Baumwolle ▲ ▲ ▲ Pflegeleicht ▲ ▲ ▲ Feinwäsche ▲ ▲ Wolle/Seide ▲... -
Seite 27: Extra Spülen Dauerhaft Einschalten
DEUTSCH 10.4 Extra Spülen dauerhaft Programmwahlschalter (mit Ausnahme der Taste Ein/Aus) sind einschalten ausgeschaltet. • Bevor Sie die Taste Start/Pause Wenn Sie diese Option wählen, ist bei berühren: Das Gerät kann nicht jeder neuen Programmauswahl die starten. Funktion Extra Spülen eingeschaltet. Das Gerät speichert die Auswahl dieser •... -
Seite 28: Täglicher Gebrauch
Sie das Programm ohne So werden alle eventuellen Wäsche. Verunreinigungen aus Trommel und Bottich entfernt. 12. TÄGLICHER GEBRAUCH WARNUNG! VORSICHT! Siehe Kapitel Vergewissern Sie sich, dass Sicherheitshinweise. keine Wäschestücke zwischen Dichtung und Tür eingeklemmt sind. 12.1 Einschalten des Geräts Ansonsten besteht das 1. - Seite 29 DEUTSCH 4. Drehen Sie die Klappe nach unten, wenn Sie Flüssigwaschmittel Halten Sie sich immer an die verwenden. Anweisungen auf der Verpackung der Waschmittel. Wir empfehlen Ihnen aber, die Höchstmenge ( ) nicht zu überschreiten. Diese Menge garantiert die besten Waschergebnisse.
-
Seite 30: Einstellen Eines
12.5 Einstellen eines 2. Berühren Sie die Taste Start/Pause. Das Gerät zählt die Zeit herunter. Programms Nach Ablauf der Zeitvorwahl wird das Programm gestartet. 1. Drehen Sie den Programmwahlschalter auf das Die ProSense-Messung gewünschte Waschprogramm. Die startet nach Ablauf des entsprechende Programmanzeige Countdowns. -
Seite 31: Unterbrechen Eines
DEUTSCH 12.9 1. Das Gerät erkennt die Beladung in den ersten 30 Sekunden: die Programmphasenanzeigen Anzeige und die Zeit-Punkte Beim Programmstart blinkt die Anzeige blinken, und die Trommel dreht sich der laufenden Phase und die anderen kurz. Phasenanzeigen leuchten konstant. 2. -
Seite 32: Öffnen Der Tür - Wäsche Nachlegen
Im Display leuchten alle Wurde die ProSense-Phase Waschphasenanzeigen konstant und im bereits beendet und läuft Wasser in das Gerät ein, Zeitbereich erscheint . startet das neue Programm Die Kontrolllampe der Taste Start/Pause ohne die ProSense-Phase erlischt. zu wiederholen. Um Wasser und Waschmittel Die Tür wird entriegelt und die Anzeige... -
Seite 33: Standby-Option
DEUTSCH 1. Berühren Sie bei Bedarf die Taste U./ • Wenn Sie nicht innerhalb von 5 Min., um die vom Gerät Minuten die Taste Start/Pause vorgeschlagene Schleuderdrehzahl berühren. zu verringern. Drücken Sie die Taste Ein/Aus, um 2. Berühren Sie die Taste Start/Pause: das Gerät wieder einzuschalten. -
Seite 34: Hartnäckige Flecken
Drücken Sie die Taste Start/ Pause. Die Schleuderphase wird fortgesetzt. • Knöpfen Sie Kopfkissen zu und schließen Sie Reißverschlüsse, Haken und Druckknöpfe. Binden Sie Gürtel, Schnüre, Schnürsenkel, Bänder und alle anderen losen Teile zusammen. • Waschen Sie keine ungesäumten 13.3 Waschmittelart und -... -
Seite 35: Reinigung Und Pflege
DEUTSCH • Wenn Sie Waschmitteltabs oder - entfernen, danach kann die Wäsche kapseln (auch „Pods“ genannt) bei niedrigerer Temperatur verwenden, legen Sie diese immer in gewaschen werden. die Trommel und nicht in den • Um die richtige Menge an Waschmittelbehälter. Waschmittel zu verwenden, beziehen Zu wenig Waschmittel kann folgende Sie sich auf die vom... -
Seite 36: Entkalkung
VORSICHT! Trommeln reinigen Alle zwei Monate Reinigen Sie die Metallflächen nicht mit Waschmittelschub‐ Alle zwei Monate einem Reinigungsmittel auf lade reinigen Chlor-Basis. Laugenpumpenfilter Zweimal im Jahr 14.4 Entkalkung reinigen Sieb des Zulauf‐ Zweimal im Jahr Wenn die Wasserhärte Ihres schlauchs und Ven‐... -
Seite 37: Türdichtung
DEUTSCH 14.6 Türdichtung Halten Sie sich immer an die Anweisungen auf der Dieses Gerät ist mit einem Verpackung des Produkts. selbstreinigenden Ablaufsystem 2. Starten Sie bei leerer Trommel ein ausgestattet, das es ermöglicht, leichte kurzes Programm für Baumwolle mit Flusen, die sich von der Kleidung lösen, einer hohen Temperatur und einer mit dem Wasser abzulassen. - Seite 38 14.9 Reinigen der Ablaufpumpe WARNUNG! Ziehen Sie den Netzstecker aus der Netzsteckdose. Kontrollieren Sie regelmäßig das Ablaufpumpensieb und sorgen Sie dafür, dass es sauber ist. Reinigen Sie die Ablaufpumpe in 3. Stellen Sie sicher, dass alle folgenden Fällen: Waschmittelreste an der Ober- und •...
- Seite 39 DEUTSCH Siebs einen Lappen bereit, um 8. Entfernen Sie gegebenenfalls Flusen austretendes Wasser aufzuwischen. und Fremdkörper aus der Siebaufnahme. 9. Prüfen Sie, ob sich das Flügelrad der Pumpe drehen lässt. Ist dies nicht möglich, wenden Sie sich an den autorisierten Kundendienst. 4.
-
Seite 40: Notentleerung
Wenn Sie das Wasser über die 3. Reinigen Sie das Ventilsieb an der Notentleerung ablassen, müssen Sie das Geräterückseite mit einer Abpumpsystem wieder einschalten: Zahnbürste. a. Gießen Sie zwei Liter Wasser in das Waschmittelfach für die Hauptwäsche. b. Starten Sie das Programm zum Abpumpen des Wassers. -
Seite 41: Fehlersuche
DEUTSCH 1. Gießen Sie zwei Liter Wasser in das und lassen Sie das Wasser aus dem Waschmittelfach für die Schlauch fließen. Hauptwäsche. 4. Leeren Sie die Ablaufpumpe. Siehe 2. Starten Sie das Programm zum Notentleerungsverfahren. Abpumpen des Wassers. 5. Befestigen Sie den Zulaufschlauch wieder, wenn die Ablaufpumpe 14.12 entleert ist. - Seite 42 • Stellen Sie sicher, dass der Wasserzulaufhahn geöffnet ist. • Vergewissern Sie sich, dass der Wasserdruck der Wasserver‐ Der Wassereinlauf in sorgung nicht zu niedrig ist. Diese Informationen erhalten Sie das Gerät funktioniert von Ihrem lokalen Wasserversorger. nicht ordnungsgemäß.
- Seite 43 DEUTSCH Problem Mögliche Abhilfe • Vergewissern Sie sich, dass der Netzstecker in die Netzsteck‐ dose eingesteckt ist. • Achten Sie darauf, dass die Gerätetür geschlossen ist. • Vergewissern Sie sich, dass im Sicherungskasten keine Si‐ cherung ausgelöst hat. Das Programm startet •...
-
Seite 44: Öffnen Der Tür Im Notfall
Problem Mögliche Abhilfe Die Programmdauer • Das ProSense System passt die Programmdauer an die Wä‐ erhöht oder verringert scheart und -menge an. Siehe „ProSense System Beladungs‐ sich während der Aus‐ erkennung“ im Kapitel „Täglicher Gebrauch“. führung des Pro‐ gramms. -
Seite 45: Verbrauchswerte
DEUTSCH unten, halten sie ihn gespannt und Stellen Sie sicher, dass öffnen Sie die Gerätetür. der Wasserstand in der Trommel nicht zu hoch ist. Führen Sie, falls erforderlich, eine Notentleerung durch (siehe „Notentleerung“ im Abschnitt „Reinigung und Pflege“). Öffnen Sie die Tür folgendermaßen: 1. -
Seite 46: Allgemeine Programme
Liter Wasserverbrauch. U/min Schleuderdrehzahl. Restfeuchte am Ende der Schleuderphase. Je höher die Schleuderdrehzahl, desto lauter das Gerät und desto geringer die Restfeuchtigkeit. Werte Programmdauer können nach unterschiedlichen Bedingungen (z. B. Raumtemperatur, Wassertemperatur und -druck, Beladungsgröße und Art der Wäsche, Versorgungsspannung) und auch bei Änderung der Standardeinstellung eines Programms abweichen. -
Seite 47: Kurzanleitung
DEUTSCH Programm Liter Std:mm °C U/min Feinwäsche 0.40 1:05 1200 30 °C Wolle 0.30 1:05 1200 30 °C 1) Referenz für die Schleuderdrehzahl. 2) Geeignet zum Waschen stark verschmutzter Textilien. 3) Geeignet für leicht verschmutzte Koch-/Buntwäsche, pflegeleichte Wäsche und Mischgewebe. 4) Funktioniert auch als Schnellwaschgang für leicht verschmutzte Wäsche. - Seite 48 17.2 Reinigen des Ablaufpumpensiebs 180˚ Reinigen Sie das Sieb regelmäßig und insbesondere, wenn der Fehlercode im Display angezeigt wird. 17.3 Programme Programme Beladung Gerätebeschreibung Weiße und bunte Baumwolle. Normal ver‐ 9 kg schmutzte Kleidungsstücke. Eco 40-60 9 kg Weiße und bunte Baumwollwäsche.
-
Seite 49: Umwelttipps
DEUTSCH 18. UMWELTTIPPS Recyceln Sie Materialien mit dem Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie Symbol . Entsorgen Sie die das Gerät zu Ihrer örtlichen Verpackung in den entsprechenden Sammelstelle oder wenden Sie sich an Recyclingbehältern. - Seite 50 www.aeg.com...
- Seite 52 www.aeg.com/shop...
