Entfernen und Einbauen von Komponenten
ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten
Konfiguration.

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich:
● Kreuzschlitzschraubendreher Nr. 0
● Kreuzschlitzschraubenzieher Nr. 1
● Kreuzschlitzschraubenzieher Nr. 2
● Kunststoffstift
● T-30-Torx-Schraubenzieher
ANMERKUNG: Der Schraubenzieher Nr. 0 ist für Schrauben 0–1 und der Schraubenzieher Nr. 1 für Schrauben 2–4

Schraubenliste

ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der
Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige Anzahl
der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.
ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an solchen
Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

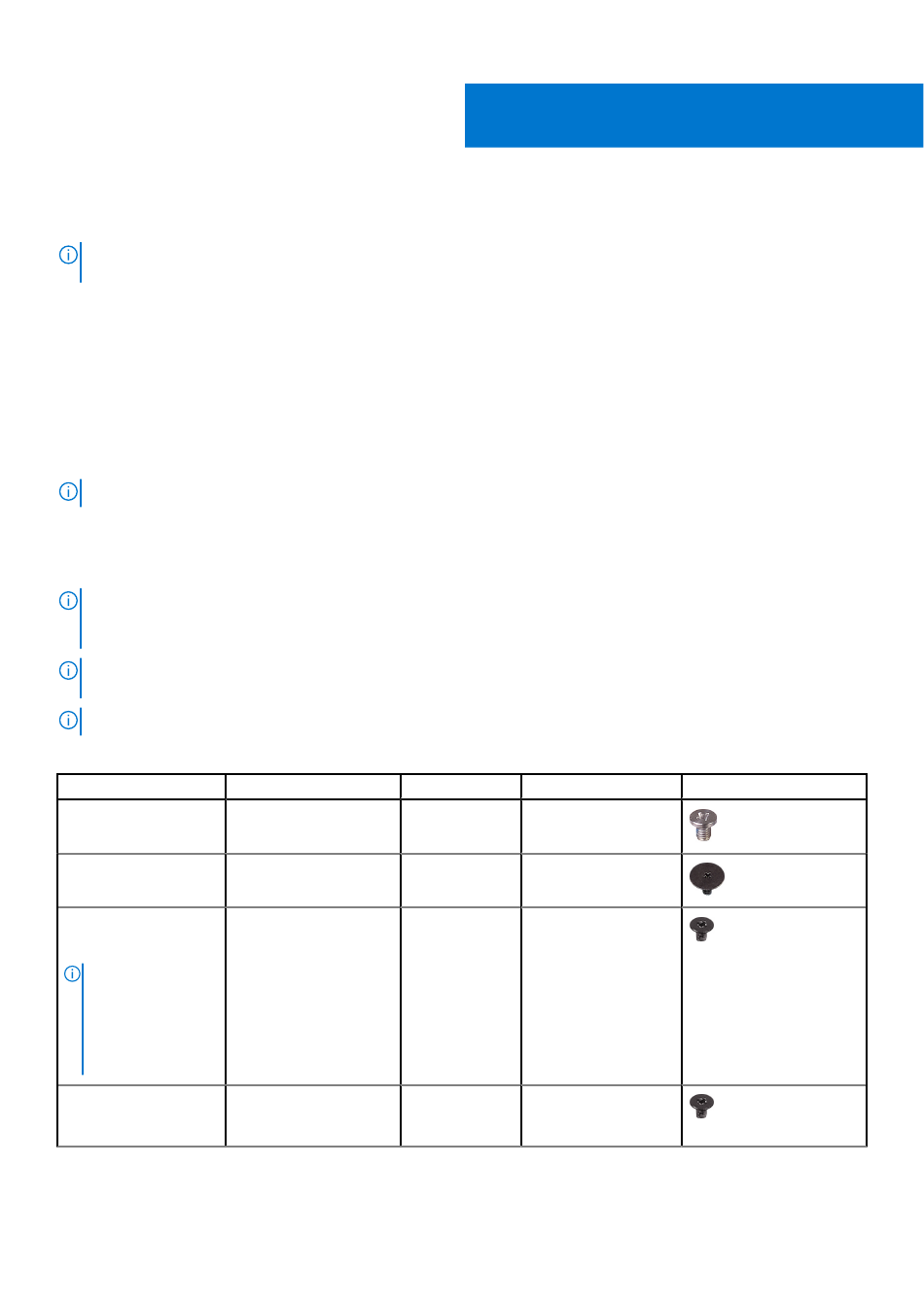

Tabelle 1. Schraubenliste
Komponente Zur Befestigung von
Bodenabdeckung Handballenstützen-
Baugruppe
Akku Handballenstützen-
Baugruppe
Schirm des SSD- Systemplatine
Laufwerks (Solid State
Drive)
ANMERKUNG: Nur
auf Computern
mit einem Solid-State-
Laufwerk mit einer
Kapazität von mehr als
512 GB vorhanden.
Kühlkörper (bei Systemplatine
Computern mit separater
Grafikkarte)
10 Entfernen und Einbauen von Komponenten
Schraubentyp Menge
M2x3,5 6
M2x2 4
M2x3 1
M2x3 5
2
Abbildung Schraube
