MONTAGE DER HAUBE

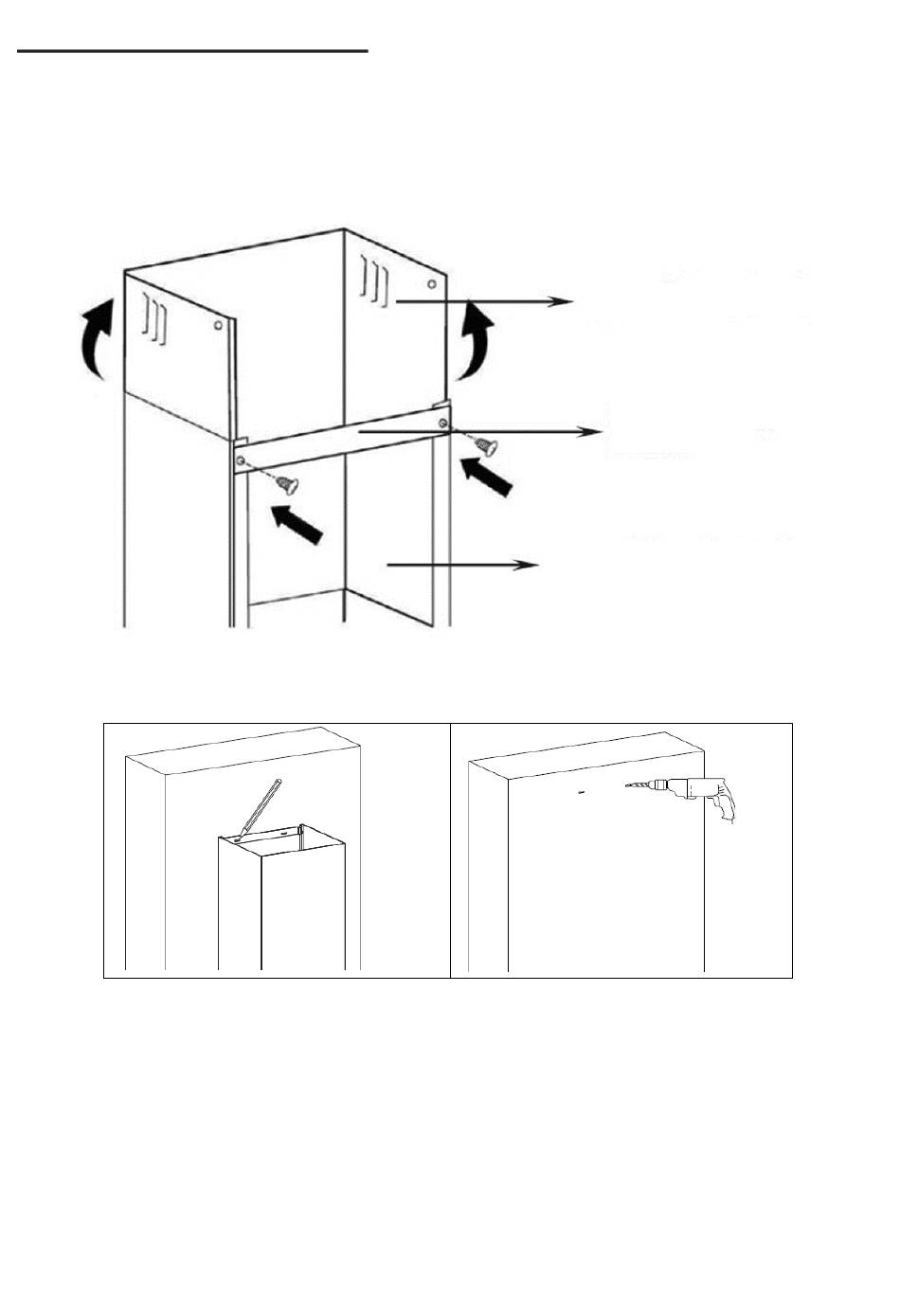

Befestigen Sie die untere Abzugshalterung wie abgebildet am unteren Abzug.
Verwenden Sie 2 Schrauben St4x8 mm.
(Schrauben nicht zu fest anziehen; der obere Abzug sollte leicht in den unteren
Abzug gleiten können)
Setzen Sie den oberen Abzug in den unteren Abzug ein.
Positionieren Sie den unteren Abzug im Gerät und markieren Sie dann die Löcher
an der Wand.
Entfernen Sie den unteren Abzug und bohren Sie dann Löcher in die Wand: Loch
für Schraubendurchmesser Ø 8 mm.
Benutzen Sie für Ihre Wand geeignete Dübel.
Oberer Abzug (innen)
Unterer Abzug (außen)
86
Untere
Abzugshalterung
