INSTALANDO LA CAMPANA

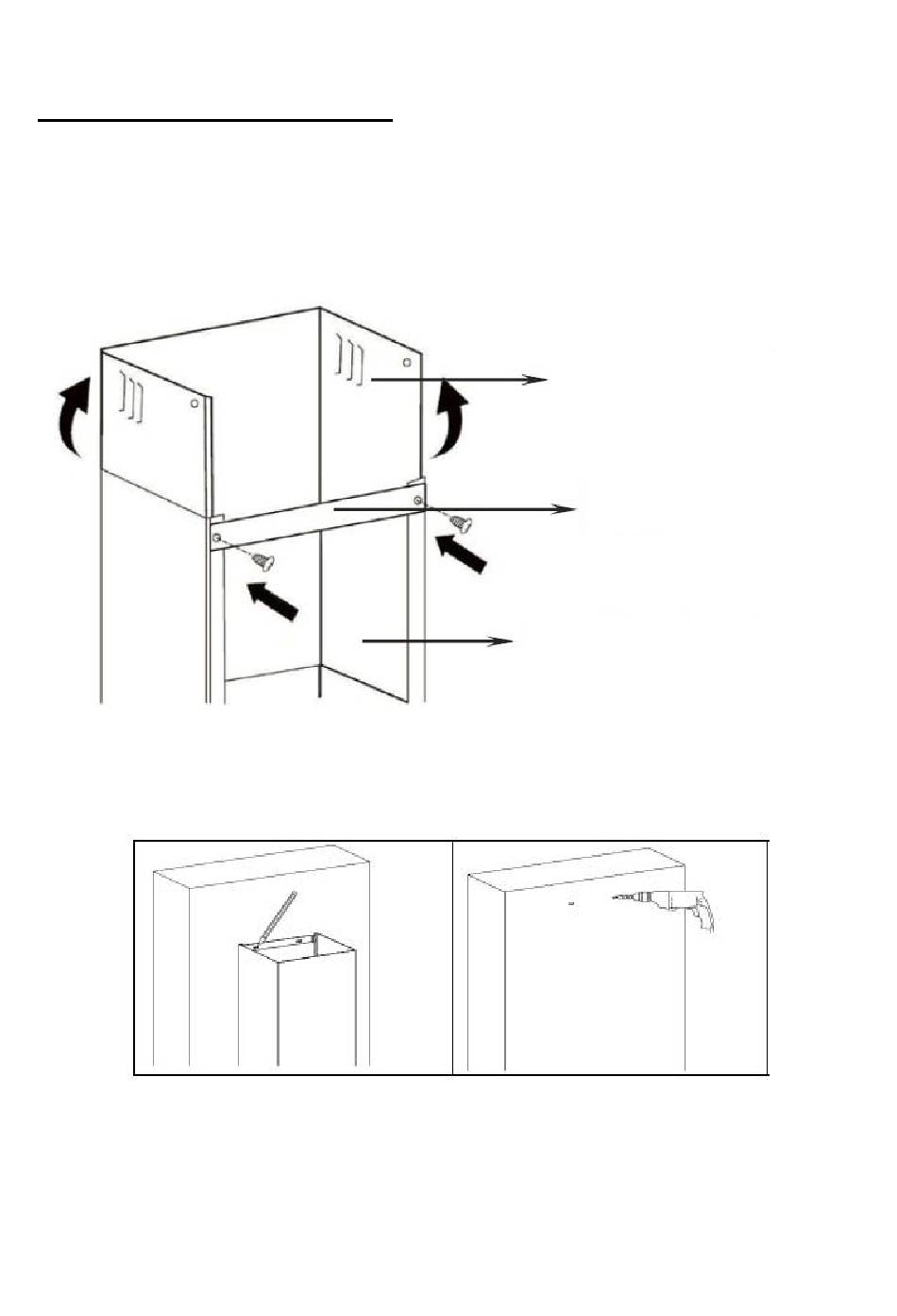

Ate el soporte de la chimenea inferior a la chimenea inferior como se muestra.
Utilice 2 tornillos ST4x8mm. (No apriete demasiado los tornillos, asegúrese de
que la chimenea superior pueda deslizarse fácilmente en la chimenea inferior)
Inserte la chimenea superior en la chimenea inferior.
Coloca la chimenea inferior en el aparato y marca los agujeros en la pared.
Quitar la chimenea inferior, y luego perforar los agujeros en la pared: agujero para
el tornillo diámetro Φ8 mm
Use las clavijas adaptadas a su pared.
chimenea inferior (exterior)
29
chimenea superior
(interior)
soporte de chimenea
inferior
