INSTALACIÓN (DEFLECTOR DE AIRE PARA MODELOS CON
FORMA DE T, VIDRIO CURVO, VIDRIO PLANO):
El deflector de aire se menciona como incluido y no como opcional.

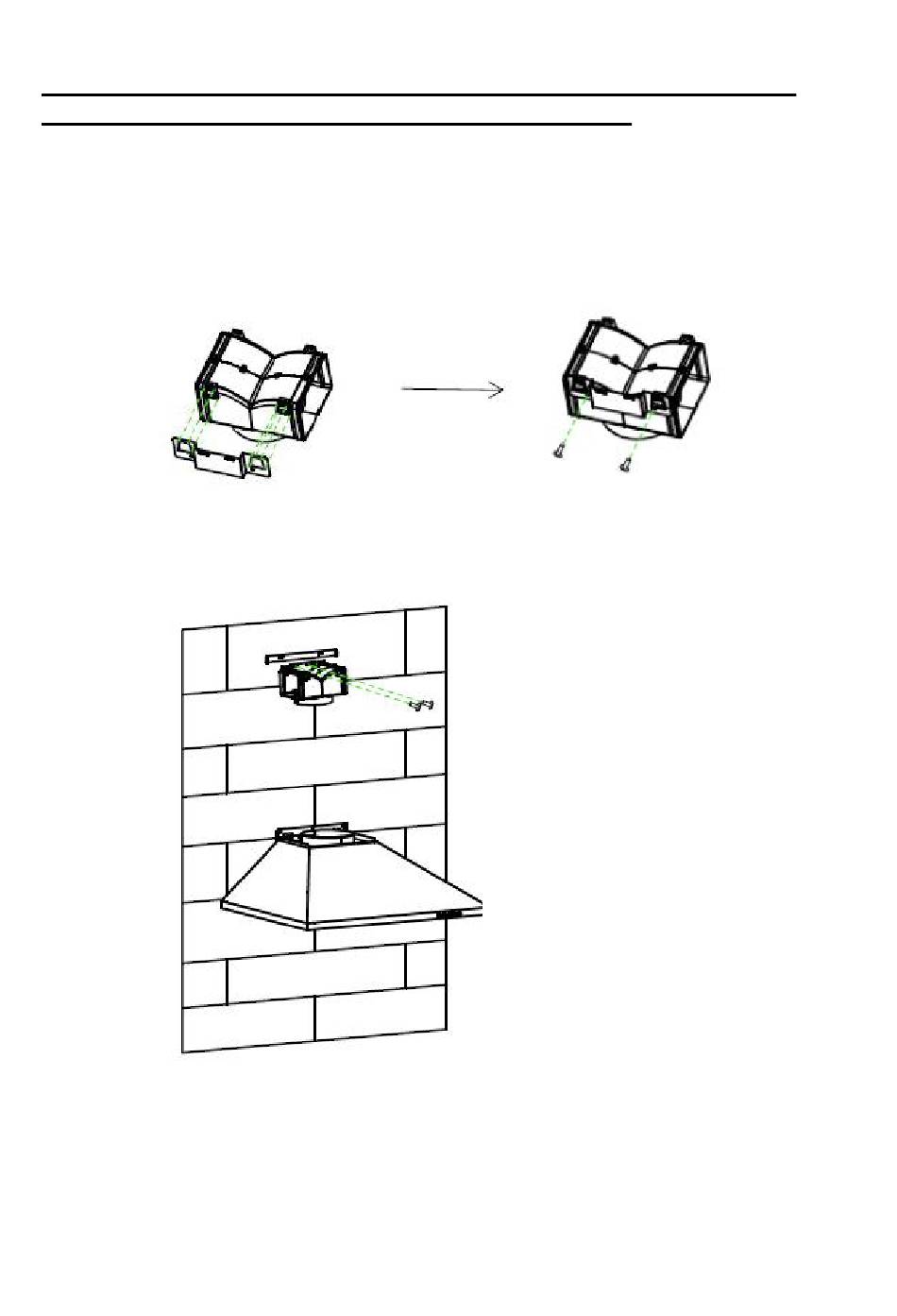

1. Fijar el soporte a la salida de plástico en forma de T con 2pcs
ST3.5x12mms tornillos proporcionados como se muestra a continuación:
2. Taladrar 2 agujeros en la pared para acomodar los tacos, luego atornillar y
apretar el soporte en la pared con 2 pcs de tornillos ST4x30mm provistos.
3. Coloque el tubo de extracción en la salida de aire de la campana extractora
como se muestra a continuación:
33
