INSTALACJA OKAPU

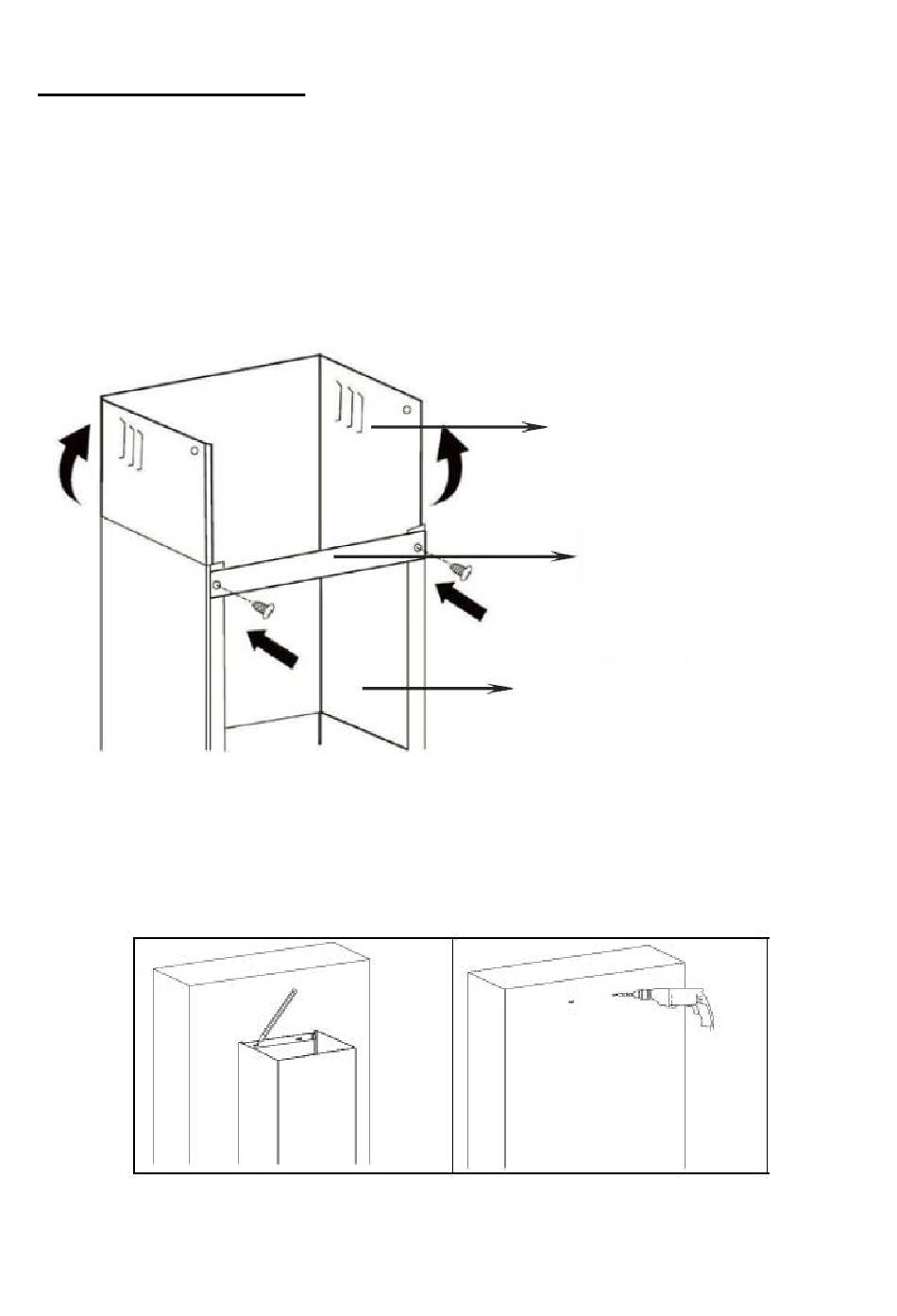

Przymocuj wspornik dolnego przewodu kominowego do dolnego przewodu
kominowego, jak pokazano na rysunku.
Użyj 2 śrub ST4x8mm.
(Nie dokręcaj zbyt mocno śrub, upewnij się, że górny przewód kominowy może
łatwo wsunąć się w dolny przewód kominowy).
Włóż górny przewód kominowy do dolnego przewodu kominowego.
Umieść dolny przewód kominowy w urządzeniu, a następnie zaznaczmiejsca
otwory na ścianie.
Zdejmij dolny przewód kominowy, a następnie wywierć otwory w ścianie: otwór na
śrubę o średnicy Φ8 mm
Użyj kołków dostosowanych do rodzaju ściany.
Dolny przewód kominowy
(zewnętrzny)
48
Górny przewód kominowy
(wewnętrzny)
Wspornik dolnego
przewodu kominowego
