PEAKnx Controlmicro Handbuch Seite 14

Controlmicro Handbuch

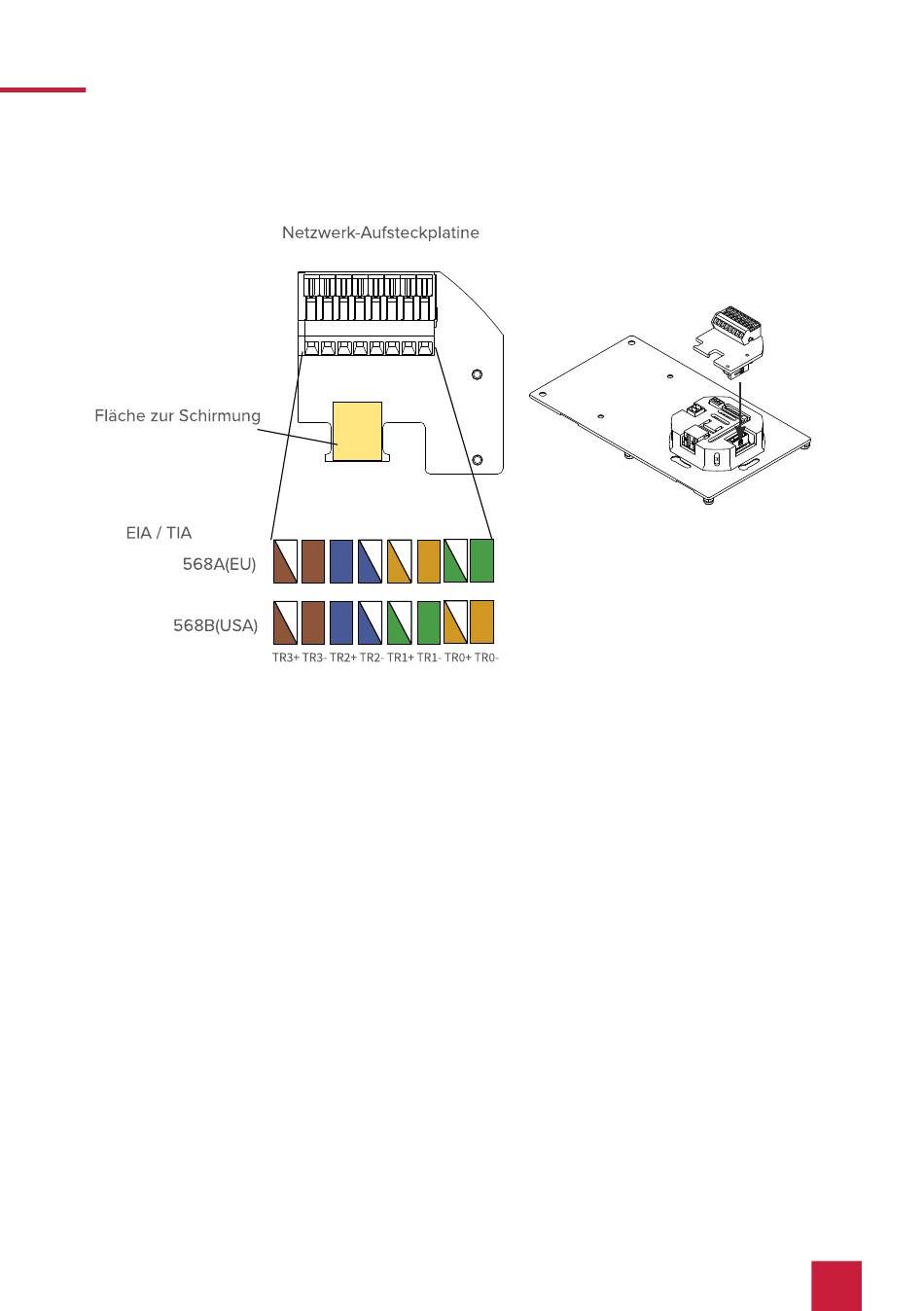

1. Verbinden Sie das Netzwerkkabel mit der Netzwerk-Aufsteckplatine, wie im Bild links ge-
zeigt.
2. Stecken Sie die Netzwerkplatine auf den LAN-Anschluss, wie im Bild rechts gezeigt.
3. Befestigen Sie das Netzwerkkabel mit Hilfe eines Kabelbinders am schwarzen Gehäuse.
− Während Sie dies tun, klemmen Sie die Schirmung zwischen dem Kabel und der dafür
vorgesehenen Fläche auf der Platine ein.
4. Verbinden Sie die Kabeladern des Netzteils mit der im Lieferumfang enthaltenen steckbaren
Schraubklemme.
5. Schieben Sie die KNX-Leitung mit den Farben Rot (+) und Schwarz (–) in die KNX-Steckklem-
me, siehe 3.5 Montageplatte.
Panel anschließen
6. Schieben Sie die vorbereiteten Stecker für
− KNX und
− Spannungsversorgung
in die passenden Anschlüsse, siehe 3.5 Montageplatte.
Panel montieren
7. Verschrauben Sie die Montageplatte mit der Schalterdose (passende Schalterdose zur Mon-
tage: Schrauben-Normabstand 60 mm, Tiefe mind. 35 mm)
8. Befestigen Sie die Platte zusätzlich in den oberen zwei Löchern mit zwei Dübeln in der
Wand. Falls Sie eine doppelte Schalterdose verwenden, nutzen Sie die mittigen Löcher der
Montageplatte zur Befestigung, siehe 3.5 Montageplatte.
14
