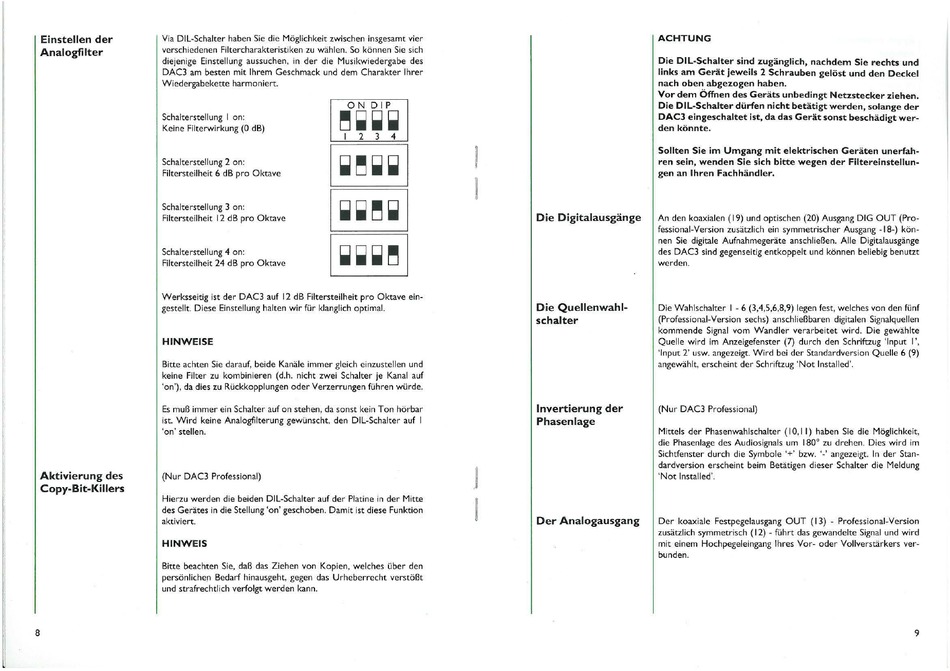

AVM DAC3 Betriebsanleitung Seite 5

Via DIL·Schalter haben Sie die Möglichkeit zwischen insgesamt vier
verschiedenen Filtercharakteristiken zu wählen. So können Sie sich
diejenige Einstellung aussuchen, in der die Musikwiedergabe des
DAC3 am besten mit Ihrem Geschmack und dem Charakter Ihrer
Wiedergabekette harmoniert.
Einstellen der
Analogfilter
SchaltersteIlung Ion:
Keine Fitterwirkung (0 dB)
SchaltersteIlung 2 on:
Filtersteilheit 6 dB pro Oktave
SchaltersteIlung 3 on:
Filtersteilheit 12 dB pro Oktave
SchaltersteIlung 4 on:
Filtersteilheit 24 dB pro Oktave
ON DI P
~~~~
I 2 3 4
Die Digitalausgänge
ACHTUNG
Die OlL-Schalter sind zugänglich, nachdem Sie rechts und
links am Gerät jeweils 2 Schrauben gelöst und den Deckel
nach oben abgezogen haben.
Vor dem Öffnen des Geräts unbedingt Netzstecker ziehen.
Die OlL-Schalter dürfen nicht betätigt werden, solange der
DAC3 eingeschaltet ist, da das Gerät sonst beschädigt wer-
den könnte.
Sollten Sie im Umgang mit elektrischen Geräten unerfah-
ren sein, wenden Sie sich bitte wegen der FiltereinsteIlun-
gen an Ihren Fachhändler.
An den koaxialen (19) und optischen (20) Ausgang DIG OUT (Pro·
fessional-Version zusätzlich ein symmetrischer Ausgang -18-) kön-
nen Sie digitale Aufnahmegeräte anschließen. Alle Digitalausgänge
des DAC3 sind gegenseitig entkoppelt und können beliebig benutzt
werden.
8
Aktivierung des
Copy-Bit-Killers
Werksseitig ist der DAC3 auf 12 dB Filtersteilheit pro Oktave ein-
gestellt. Diese Einstellung halten wir für klanglich optimal.
HINWEISE
Bitte achten Sie darauf, beide Kanäle immer gleich einzustellen und
keine Filter zu kombinieren (d.h. nicht zwei Schalter je Kanal auf
'on'), da dies zu Rückkopplungen oder Verzerrungen führen würde.
Es muß immer ein Schalter auf on stehen, da sonst kein Ton hörbar
ist. Wird keine Analogfilterung gewünscht, den OlL-Schalter auf I
'on' stellen.
(Nur DAC3 Professional)
Hierzu werden die beiden DIL·Schalter auf der Platine in der Mitte
des Gerätes in die Stellung 'on' geschoben. Damit ist diese Funktion
aktiviert.
HINWEIS
Bitte beachten Sie, daß das Ziehen von Kopien, welches über den
persönlichep Bedari hinausgeht, gegen das Urheberrecht verstößt
und strafrechtlich veriolgt werden kann.
Die Quellenwahl-
schalter
Invertierung der
Phasenlage
Der Analogausgang
Die Wahlschalter I - 6 (3,4,5,6,8,9) legen fest. welches von den fünf
(Professional-Version sechs) anschließbaren digitalen Signalquellen
kommende Signal vom Wandler verarbeitet wird. Die gewählte
Quelle wird im Anzeigefenster (7) durch den Schriftzug 'Input I',
'Input 2' usw. angezeigt. Wird bei der Standardversion Quelle 6 (9)
angewählt, erscheint der Schriftzug 'Not Instal1ed'.
(Nur DAC3 Professional)
Mittels der Phasenwahlschalter (10,11) haben Sie die Möglichkeit,
die Phasenlage des Audiosignals um 180 0 zu drehen. Dies wird im
Sichtfenster durch die Symbole '+' bzw. '.' angezeigt. In der Stan-
dardversion erscheint beim Betätigen dieser Schalter die Meldung
'Not Installed'.
Der koaxiale Festpegelausgang OUT (13) - Professional-Version
zusätzlich symmetrisch (12) - führt das gewandelte Signal und wird
mit einem Hochpegeleingang Ihres Vor- oder Vollverstärkers ver-
bunden.
9
