AVM EVOLUTION DAC3 192/24 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für AVM EVOLUTION DAC3 192/24
Inhaltszusammenfassung für AVM EVOLUTION DAC3 192/24

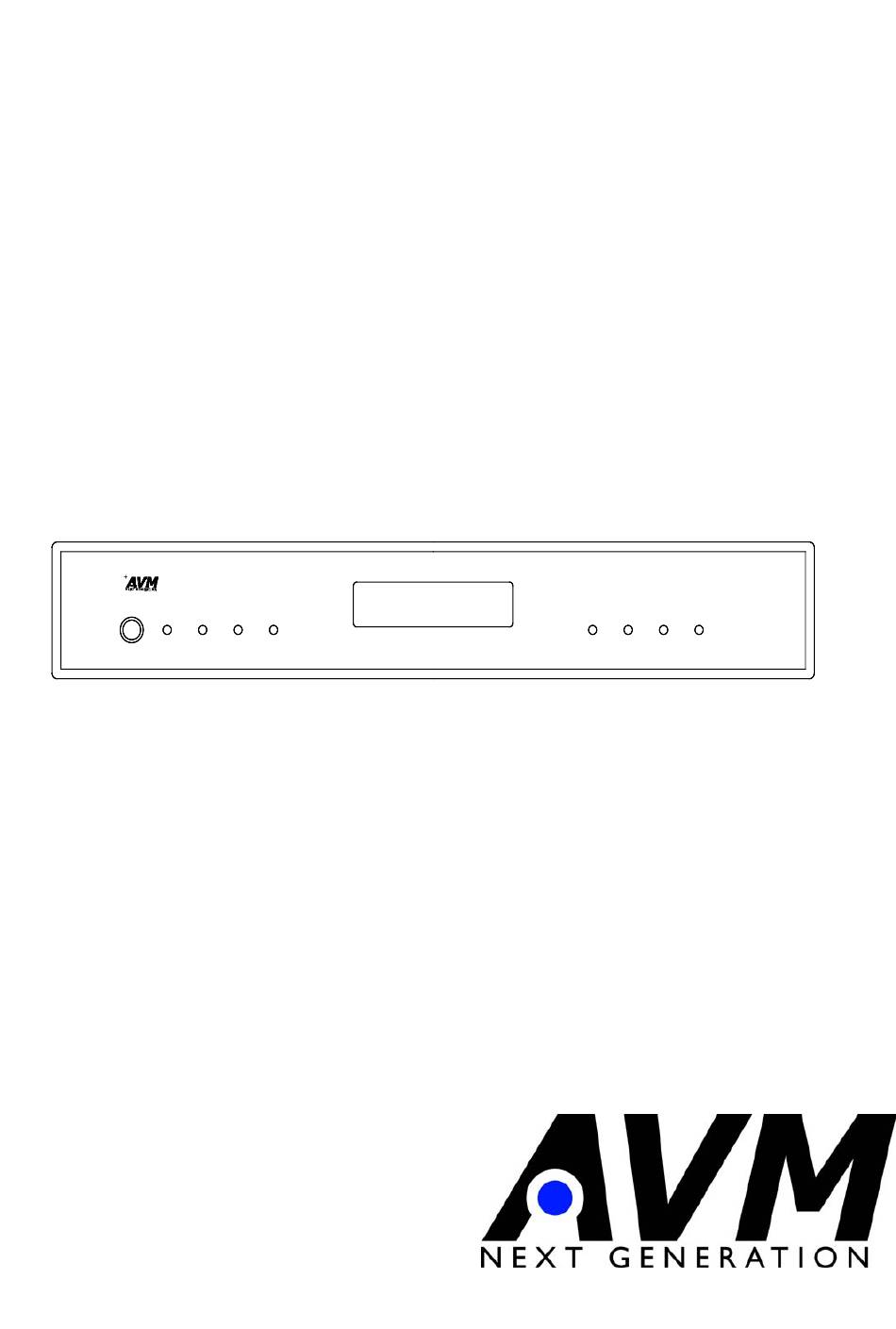

- Seite 1 Betriebsanleitung EVOLUTION DAC3 192/24 + CONV SET - EVOLUTION DAC3 192k...
-
Seite 2: Konformitätserklärung
Sehr geehrter Kunde, wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf des EVOLUTION DAC3 192/24 entgegenbringen. Sie haben eine klanglich hervorragende, vielseitig einsetzbare HiFi-Komponente erworben. Verständlicherweise wollen Sie jetzt am liebsten gleich mit dem Musik hören loslegen. Trotzdem bitten wir Sie vorher um ein klein wenig Geduld. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Inhaltsverzeichnis Seite Vorwort Inhaltsverzeichnis 1. Gerätekonzept 4. Fernbedienung 1.1 Mechanischer Aufbau 1.2 Netzteil 5. Pflege des Gehäuses 1.3 Signalverarbeitung 1.3.1 Upsampling 7. Wenn einmal etwas nicht klappt 1.3.2 Filterung 1.3.3 Digital- / Analogwandlung 7. Garantiebestimmungen 1.4 Analogausgänge 8. Technische Daten 2. -
Seite 4: Gerätekonzept
Kapitel getrost überspringen und mit dem DAC3 192/24 einfach Musik hören. Sie werden Ihre Musiksammlung neu entdecken! - Und genau das bezwecken wir, denn Upsamplingtechnik ist bei AVM kein Modegag, oder eine philosophische Spinnerei, sondern bietet hör- und messbare Vorteile. -
Seite 5: Filterung
Analogbereich Verzerrungen und Rauschen, die für eine verwaschene, leicht aufgerauhte Klangcharakteristik verantwortlich sind. Um die exakte zeitliche Abfolge der angelieferten Daten zu gewährleisten, gibt es viele Ansätze. AVM hat hier einen sehr radikalen und konsequenten Weg beschritten: Die Basis aller zur Signalverarbeitung notwendigen Taktfrequenzen wird in einem speziellen Taktgenerator-IC erzeugt, der einen hochpräzisen Quarzoszillator enthält. -
Seite 6: Bedienung
2. Die Bedienung Eine Bitte zu Anfang: Gehen Sie bei der Erstinbetriebnahme genau in der Reihenfolge dieser Anleitung vor. So lernen Sie alle Fähigkeiten Ihres D/A-Wandlers kennen und vermeiden Störungen durch Fehlbedienung. Im Text befinden sich hinter den Bezeichnungen der einzelnen Bedienelemente Nummern. Diese beziehen sich auf die nachfolgenden Zeichnungen. -
Seite 7: Aufstellung Und Kühlung
2.3 Aufstellung und Kühlung Der DAC3 192/24 erzeugt im Betrieb nicht viel Wärme. Aufstellung im Rack ist so problemlos möglich. Bei Unterbringung in einem Schrank achten Sie bitte darauf, daß die Luft um das Gerät ungehindert zirkulieren kann. Wir empfehlen Ihnen außerdem, einen Aufstellungsort zu wählen, der vor direkter Sonneneinstrahlung geschützt ist, damit Sie die Anzeigen gut ablesen können und die Wirkung der Fernbedienung nicht durch extrem helles Sonnenlicht beeinträchtigt wird. -
Seite 8: Betrieb Des Dac3 192
Zeit bis sich alle Betriebsspannungen aufgebaut haben und der interne Prozessor die Funktionen überprüft hat. Während dieser Zeit erscheint im Display der Hinweis "AVM DAC3 192/24 initializing". ACHTUNG: Auch nach dem Ausschalten bleibt das Gerät intern mit dem Netz verbunden. Zum Trennen vom Netz (bei Gewitter, längerer Abwesenheit oder vor dem Öffnen des Geräts) ist daher... -
Seite 9: Wahl Des Ausgangsdatenformats
Fernbedienungsgeber aus. Richten Sie hierbei den Geber immer auf das Anzeigefenster des DAC3 192/24, wo der Infrarot-Empfänger untergebracht ist. Die Tasten ‘on’ und ‘stand by’ sind gemeinsam für alle AVM-Komponenten Ihrer Anlage zuständig und befinden sich rechts oben auf dem Fernbedienungsgeber. Die anderen Bedientasten für den DAC3 192/24 im mittleren, mit "CONVERTER"... -
Seite 10: Pflege Des Gehäuses
5. Pflege des Gehäuses Oberfläche und Druck des Gehäuses sind weitgehend kratzfest. Es kann mit milder Seifenlauge oder einem handelsüblichen Glasreiniger auf Spiritusbasis (sparsam verwenden) und einem weichen, nicht fusselnden Staubtuch gereinigt werden. ACHTUNG: Beim Reinigen darf keinesfalls Flüssigkeit ins Gehäuseinnere gelangen. Zudem sollte vor dem feuchten Abwischen aus Sicherheitsgründen das Netzkabel gezogen werden. -
Seite 11: Garantiebestimmungen
Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muß bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. -
Seite 12: Technische Daten
8. Technische Daten DAC3 192/24 192k Digitale Ausgänge Datenformat einstellbar 44,1 kHz/16 Bit bis 192 kHz/24 Bit (opt. nur bis 96kHz/24 Bit) Ausgangsimpendanz Cinch 75 Ohm 110 Ohm Ausgangsspannung gemäß IEC 958 Optischer Ausgang TOSLINK Digitale Eingänge Datenformat 32 kHz/16 Bit bis 192 kHz/24 Bit (opt.
