Die Bedienung des
Evolution DAC3
Eine Bitte zu Anfang: Gehen Sie bei der Erstinbetriebnahme genau
in der Reihenfolge dieser Anleitung vor. So lernen Sie alle Fähigkei-
ten Ihres DIA-Wandlers kennen und vermeiden Störungen durch
Fehlbedienung.

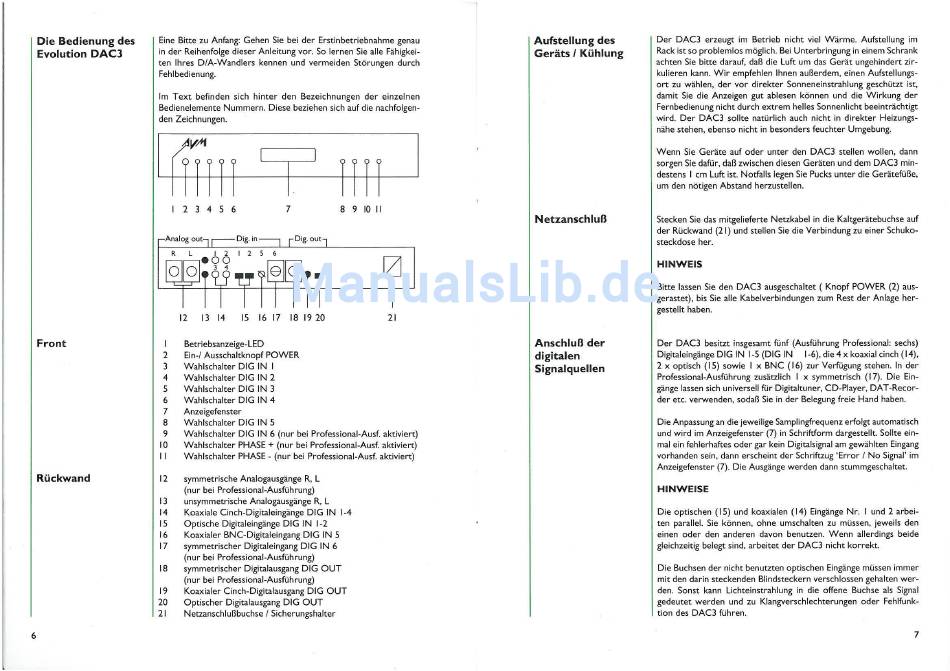

Im Text befinden sich hinter den Bezeichnungen der einzelnen
Bedienelemente Nummern. Diese beziehen sich auf die nachfolgen-
den Zeichnungen.
Aufstellung des
Geräts I Kühlung
Der DAC3 erzeugt im Betrieb nicht viel Wärme. Aufstellung im
Rack ist so problemlos möglich. Bei Unterbringung in einem Schrank
achten Sie bitte darauf, daß die Luft um das Gerät ungehindert zir-
kulieren kann. Wir empfehlen Ihnen außerdem, einen Aufstellungs-
ort zu wählen, der vor direkter Sonneneinstrahlung geschützt ist,
damit Sie die Anzeigen gut ablesen können und die Wirkung der
Fernbedienung nicht durch extrem helles Sonnenlicht beeinträchtigt
wird. Der DAC3 sollte natürlich auch nicht in direkter Heizungs-
nähe stehen, ebenso nicht in besonders feuchter Umgebung.
Wenn Sie Geräte auf oder unter den DAC3 stellen wollen, dann
sorgen Sie dafür, daß zwischen diesen Geräten und dem DAC3 min-
destens I cm Luft ist. Notfalls legen Sie Pucks unter die Gerätefüße,
um den nötigen Abstand herzustellen.
123456
Analog out
R L
12 13 14
7
15 16 17 18 19 20
8 9 10 11
21
Netzanschluß
Stecken Sie das mitgelieferte Netzkabel in die Kaltgerätebuchse auf
der Rückwand (21) und stellen Sie die Verbindung zu einer Schuko-
steckdose her.
HINWEIS
Bitte lassen Sie den DAC3 ausgeschaltet ( Knopf POWER (2) aus-
gerastet), bis Sie alle Kabelverbindungen zum Rest der Anlage her-
gestellt haben.
6
Front
Rückwand
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Betriebsanzeige-LED
Ein-I Ausschaltknopf POWER
Wahlschalter DIG IN I
Wahlschalter DIG IN 2
Wahlschalter DIG IN 3
Wahlschalter DIG IN 4
Anzeigefenster
Wahlschalter DIG IN 5
Wahlschalter DIG IN 6 (nur bei Professional-Ausf. aktiviert)
Wahlschalter PHASE + (nur bei Professional-Ausf. aktiviert)
Wahl schalter PHASE - (nur bei Professional-Ausf. aktiviert)
symmetrische Analogausgänge R, L
(nur bei Professional-Ausführung)
unsymmetrische Analogausgänge R, L
Koaxiale Cinch-Digitaleingänge DIG IN 1-4
Optische Digitaleingänge DIG IN 1-2
Koaxialer BNC-Digitaleingang DIG IN 5
symmetrischer Digitaleingang DIG IN 6
(nur bei Professional-Ausführung)
symmetrischer Digitalausgang DIG OUT
(nur bei Professional-Ausführung)
Koaxialer Cinch-Digitalausgang DIG OUT
Optischer Digitalausgang DIG OUT
Netzanschlußbuchse I Sicherungshalter
Anschluß der
digitalen
Signalquellen
Der DAC3 besitzt insgesamt fünf (Ausführung Professional: sechs)
Digitaleingänge DIG IN 1-5 (DIG IN 1-6), die 4 x koaxial cinch (14),
2 x optisch (15) sowie I x BNC (16) zur Verfügung stehen. In der
Professional-Ausführung zusätzlich I x symmetrisch (17). Die Ein-
gänge lassen sich universell für Digitaltuner, CD-Player, DAT-Recor-
der etc. verwenden, sodaß Sie in der Belegung freie Hand haben.
Die Anpassung an die jeweilige Samplingfrequenz erfolgt automatisch
und wird im Anzeigefenster (7) in Schriftform dargestellt. Sollte ein-
mal ein fehlerhaftes oder gar kein Digitalsignal am gewählten Eingang
vorhanden sein, dann erscheint der Schriftzug 'Error I No Signal' im
Anzeigefenster (7). Die Ausgänge werden dann stummgeschaltet.
HINWEISE
Die optischen (15) und koaxialen (14) Eingänge Nr. I und 2 arbei-
ten parallel. Sie können, ohne umschalten zu müssen, jeweils den
einen oder den anderen davon benutzen. Wenn allerdings beide
gleichzeitig belegt sind, arbeitet der DAC3 nicht korrekt.
Die Buchsen der nicht benutzten optischen Eingänge müssen immer
mit den darin steckenden Blindsteckern verschlossen gehalten wer-
den. Sonst kann lichteinstrahlung in die offene Buchse als Signal
gedeutet werden und zu Klangverschlechterungen oder Fehlfunk-
tion des DAC3 führen.
