OC7171A-X-T Programmierbarer Timer

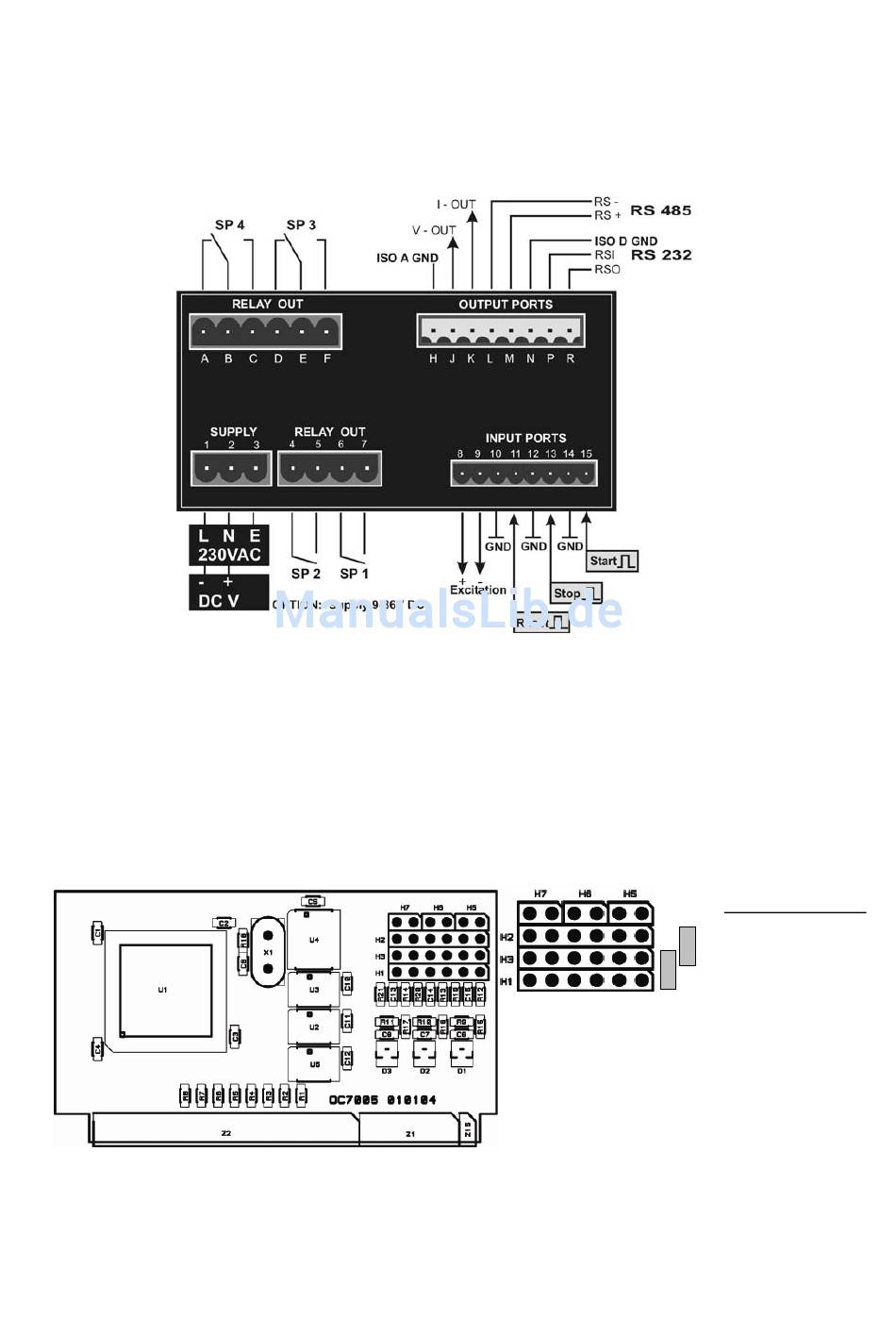

5 OC7171A-T ANSCHLÜSSE
Gerät mit allen Optionen eingebaut, Standard Eingänge
6

WAHL DER EINGANGSSTUFE

Über die Header H1, H2, H3 werden die Eingänge konfiguriert. Über den Header H1 werden
die drei Eingänge A, B, C und die drei GND aktiviert. Über den Header H2 werden
Optionseingänge A-A', B-B', C-C' für Line Driver Ansteuerung aktiviert.
Betriebsanleitung
8
HEADER POSITION
Line Driver Eingänge
TTL Eingänge
