OC7171A-X-T Programmierbarer Timer
1

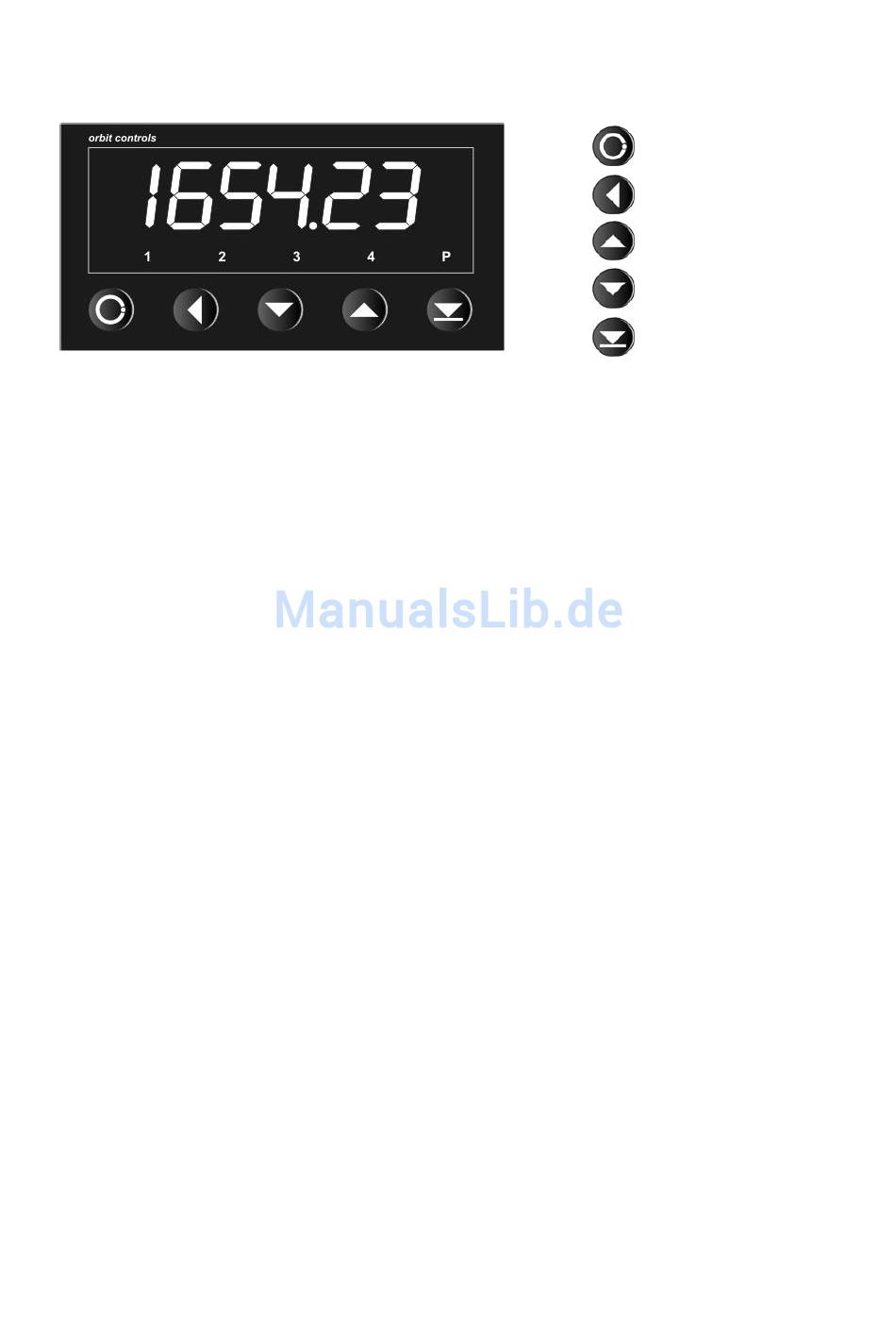

FRONTTASTATUR
Die Taste MENU eröffnet das Gerätemenu. Der gewünschte Parameter wird mit ACK
bestätigt. Mit UP oder DOWN werden die Parameter gesetzt.
Die blinkende Stelle - Cursor - wird mit ACK positioniert. Das Vorzeichen und der Dezimal-
Punkt können erst dann gesetzt werden, wenn die blinkende Stelle mit ACK ausserhalb der
Anzeige positioniert ist. Mit UP wird der Dezimalpunkt, mit DOWN das Vorzeichen gewählt.
Mit SET wird die Programmierung abgeschlossen und die Anzeige kehrt in den Messmodus
zurück.
2
MENU Vollständiges Menu mit allen Optionen
SP1
Grenzwert 1 an dem der SP1-Ausgang aktiviert ist.
HSt 1
Hysterese SP1.
SP2
Grenzwert 2. an dem der SP2-Ausgang aktiviert ist.
HSt 2
Hysterese SP2.
PASS
Korrekte Eingabe vom Passwort erlaubt den Zugang zu weiteren Parametern.
FnDSP
Cont
St-St
PrESET
6-stellige additive Konstante - Offset - mit Dezimalpunkt und Vorzeichen
SCALE
6-stellige Konstante multipliziert die Zeitbasis von 1mS.
Bei Zeitmessung wird 1 gewählt.
dSCALE
Dividierkonstante, wählbar zwischen :1 bis :100 000. dSCALE=1 =>1mS,
dSCALE=10 =>10mS, dSCALE=100 => 100mS, dSCALE=1000 => 1Sek ...
OrdEr
Wahl des Dezimalpunkts der Anzeige von C.ddddd bis CCCCCC.
CCCCCCC
Aout L
Anzeigewert für Analogausgang 0/4 mA und 0V.
Aout H
Anzeigewert für Analogausgang 20mA und 10V.
Fn Anl
Funktion des Analogausgangs:
bAUd
Schnittstelengeschwindigkeit.
rS Adr
Adresse 0 aktiviert RS232. Eine der Adressen 01-31 aktiviert RS485.
St PASS
Wahl des Passworts aus 20 gespeicherten Kombinationen.
StArt
Messmode.
SET
Die Taste SET beendet die Parametrisierung und startet die Messung.
Betriebsanleitung
Fliesskommadarstellung
6
ausgeschaltet:
direkt proportional:
invertiert:
MENU
ACK
UP
DOWN
SET
OFF,
04 - 20
20 - 04
