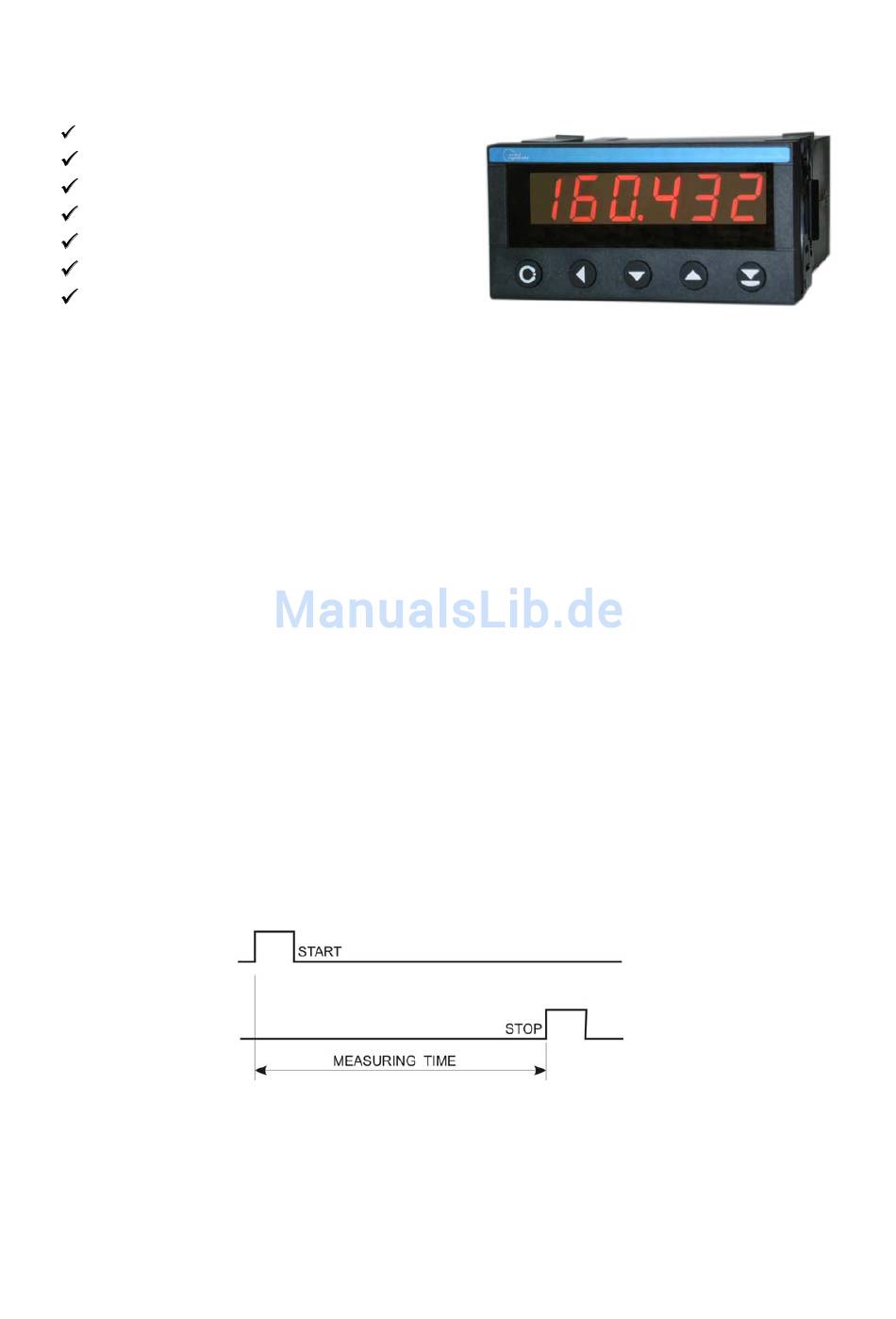

OC7171A-X-T Programmierbarer Timer
PROGRAMMIERBARER TIMER OC7171A-T
Start-Stopp-Reset Timer
Sechsstellige Anzeige
Parameterspeicher
Vier Grezwertrelais
Zwei Analogausgänge
RS232 und RS485 mit Adresse
Netz- oder DC- Versorgung
Modell OC7171A-T ist ein 6-stelliger Timer mit drei Eingängen START, STOPP, RESET und
zwei wählbaren Messfunktionen als Timer mit Inkrementierender Anzeige oder als Timer mit
Messwertübertrag. Der Messmodus kann im Menuschritt Fn dSP als Cont oder St-St
gewählt werden.
Im Cont Timer Messmodus ist die Inkrementierung der Anzeige ersichtlich. Nach dem
START fängt die Anzeige an zu inkrementieren, nach dem STOP bleibt sie angehalten. Nach
dem nächsten START werden die Zeitinkremente zum vorherigen Anzeigewert addiert. Ein
Steuersignal am Reseteingang setzt die Anzeige auf Null oder auf einen vorprogrammierten
Presetwert.
Im St-St Timer Messmodus zeigt die Anzeige den Messwert immer erst nach dem STOP.
Nach dem nächsten START werden die Zeitinkremente im internen Zähler kumuliert und erst
nach dem nächsten STOP zum vorherigen Anzeigewert addiert.
Reseteingang setzt den internen Zähler (nicht die Anzeige) auf Null oder auf einen
vorprogrammierten Presetwert.
Die interne Zeitbasis generiert 1mS Zeitinkremente. Bei Verwendung von dSCALE im Menu
können die Inkremente auf 10mS, 100mS, 1S, 10S gewählt werden.
Wird der Reset-Eingang mit dem Start-Eingang am Anschlussstecker verbunden, wird der
Zähler bei jedem START automatisch zuerst auf Null gesetzt.
Betriebsanleitung
5
Ein Steuersignal am
