Bedienungsanleitung

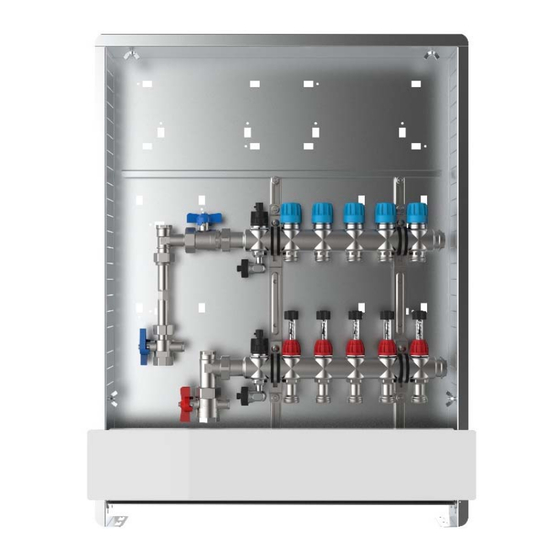

Comfort Anschlussstation FBH-18-V-WMZ-C80
Beschreibung
Wärmestation für Flächenheizung, gewährleistet den vollautomatischen hydraulischen Abgleich über das EGO-
System. Das EGO-System besteht aus dem FBH-Anschlussverteiler e-class 18 (in Station montiert) und für jeden
Heizkreis benötigt man einen intelligenten autonomen elektrothermischen EGO-Regelantrieb (nicht im Lieferumfang).
Wärmestation bestehend aus vormontiertem Heizkreisverteiler e-class 18 mit Wärmezählerverrohrung im Comfort-
Schrank C80. Einstanzungen für schnelle KLICK-Montage von Wasserzählereinbaustrecken und strawalogiX
Klemmleiste mit EGO-Regelantrieben.
Der Primäranschluss ist vertikal ausgerichtet.
Vorteile des EGO-Systems
-
der Heizkreisverteiler ist immer hydraulisch abgeglichen
-
EGO funktioniert mit allen handelsüblichen Raumtemperaturreglern
-
kein manueller hydraulischer Abgleich am Verteiler erforderlich
-
keine Voreinstellung oder Inbetriebnahme erforderlich
-
niedrigste Druckverluste am Verteiler (handelsübliche dynamisch
regelnde Thermostatlösungen erfordern Mindestdrücke > 150 mbar)
-
werkzeuglose Montage
-
manuelle Bedienung Offen-Auto
-
preiswerter vollautomatischer hydraulischer Abgleich
Platzhalter für
-
Kaltwasserzählereinbaustrecke (W1) - ab 5 Heizkreisen einbaubar
-
Kalt- und Warmwasserzählereinbaustrecken (W2) - ab 5 Heiz-
kreisen einbaubar
-
strawalogiX RT-STA Klemmleiste 230 V + Montageblech
-
EGO-Regelantrieb 230 V
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur 70 °C
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5201400402
Schrank
435 x 760
B x H in mm
Heizkreise
9
Artikel-Nr.
5201400409
Schrank
875 x 760
B x H in mm
Technische Änderungen vorbehalten.
Technische Änderungen vorbehalten.
Stand 03/2021
Stand 07/2020
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
4 bar
3
4
5201400403
5201400404
490 x 760
490 x 760
10
11
5201400410
5201400411
875 x 760
875 x 760
5
6
5201400405
5201400406
575 x 760
725 x 760
12
13
5201400412
5201400413
1025 x 760
1025 x 760
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
Art.-Nr.: 5201400405
7
8
5201400407
5201400408
725 x 760
725 x 760
14
5201400414
1025 x 760
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
