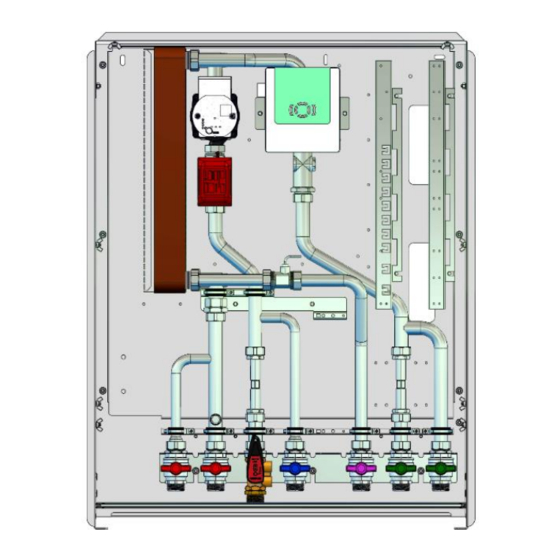

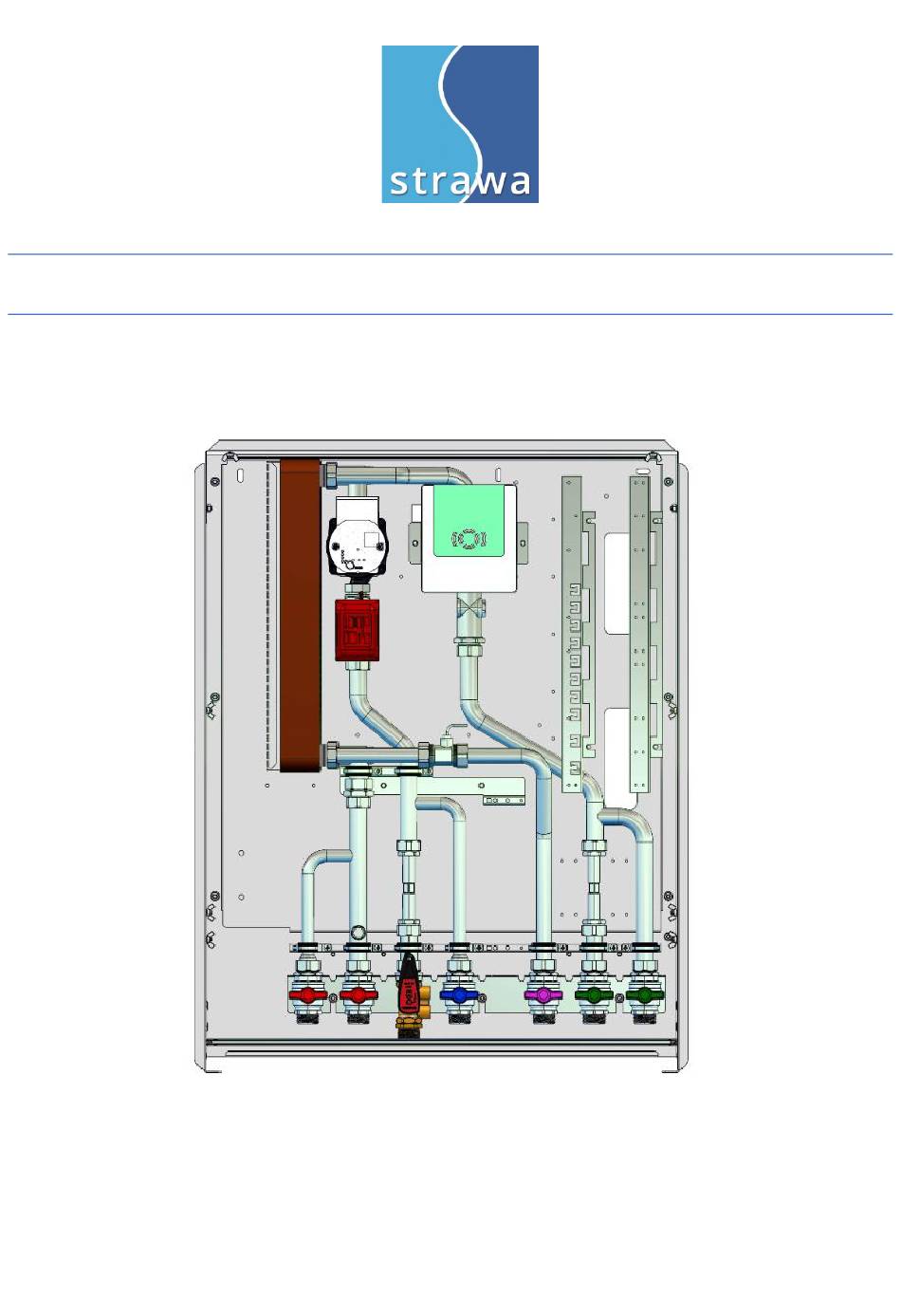

- Seite 1 BEDIENUNGSANLEITUNG Wohnungsübergabestation Friwara-W / W-HT UP kompakte Ausführung STRAWA WÄRMETECHNIK GMBH Gottlieb-Daimler-Straße 4, D99869 Schwabhausen Telefon: 036256 8661-0 E-Mail: info@strawa.com...
-
Seite 2: Inhaltsverzeichnis
Seite 1 von 22 Inhaltsverzeichnis 1. ALLGEMEINE HINWEISE ......................... 2 2. FUNKTIONSBESCHREIBUNG / BAUSATZÜBERSICHT ............4 Kenndaten Wohnungsübergabestation Friwara-W / W-HT ............. 4 Funktionsbeschreibung Friwara-W / W-HT ..................5 3. KOMPONENTEN MODULAR / KOMPAKT ..................6 4. MAßSKIZZE ............................7 Friwara-W / W-HT Kompakt UP ...................... -
Seite 3: Allgemeine Hinweise
Bedienungsanleitung Friwara-W / W-HT UP kompakt Seite 2 von 22 1. ALLGEMEINE HINWEISE a. Planung: Planung und Ausführung der Heizungsanlage müssen nach den anerkannten Regeln der Technik, den aktuellen DIN-Normen und VDI-Richtlinien entsprechen (kein Anspruch auf Vollständigkeit der Auflistung). Richtlinie / Norm... - Seite 4 Bedienungsanleitung Friwara-W / W-HT UP kompakt Seite 3 von 22 d. Sicherheitsmaßnahmen: Die aufgeführten Sicherheitsmaßnahmen und technischen Anmerkungen sind einzuhalten. ➢ Arbeiten an der Anlage nur durch Fachkraft vornehmen lassen ➢ Arbeitsplatz sauber und frei von behindernden Gegenständen halten ➢...
-
Seite 5: Funktionsbeschreibung / Bausatzübersicht
Bedienungsanleitung Friwara-W / W-HT UP kompakt Seite 4 von 22 2. FUNKTIONSBESCHREIBUNG / BAUSATZÜBERSICHT 2.1 KENNDATEN WOHNUNGSÜB ERGABESTATION FRIWAR A-W / W-HT Primärseite: ➢ max. Temperatur 90 °C → Empfehlung 60 °C zum Schutz des PWÜ gegen Verkalkung ➢ max. Prüfdruck 6 bar max., Betriebsdruck 4 bar ➢... -
Seite 6: Funktionsbeschreibung Friwara-W / W-Ht
Bedienungsanleitung Friwara-W / W-HT UP kompakt Seite 5 von 22 2.2 FUNKTIONSBESCHREIBUNG FRIWARA-W / W-HT Trinkwasserversorgung: Die Wohnungsübergabestationen Friwara funktionieren im Durchlaufprinzip und sorgen für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Edelstahlplattenwärmeübertrager (2). Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. -
Seite 7: Komponenten Modular / Kompakt
Friwara-W / W-HT UP kompakt Seite 6 von 22 3. KOMPONENTEN MODULAR / KOMPAKT Die Typen Friwara-W-FBR / FBR-HT / 4-Leiter werden aus den 3 folgenden Bausätzen bauseits oder ab Werk montiert. Bei der Friwara W und der Friwara W-HT entfällt das Verteileranschlussmodul. Rohinstallationsmodul:... -
Seite 8: Maßskizze
Bedienungsanleitung Friwara-W / W-HT UP kompakt Seite 7 von 22 4. MAßSKIZZE 4.1 FRIWARA-W / W-HT KOMPAKT UP Zahlen Beschreibung Aussparung für Montageblech Montagelöcher Die folgende Tabelle beschreibt, welche Anschlüsse den Wohnungsübergabestationstypen zugeordnet werden können. Buchstaben Beschreibung Friwara-W Friwara-W-HT Vorlauf Hochtemperaturabgang Vorlauf Primär... -
Seite 9: Montage
Alle Angaben sind ohne Gewähr. 5.1 FRIWARA-W / W-HT KOMPAKT UP Die Friwara-W oder Friwara-W-HT Station wird als kompakte Station geliefert. Blendrahmen (1), Einstecklaschen und Tür (3) sind separat verpackt und können für die spätere Montage aufbewahrt werden ✓ Seitenteile und Kopfteil (4) durch Lösen der jeweils 2 Flügelmuttern (6) links und rechts von der Zarge nach vorn ziehen ✓... - Seite 10 Bedienungsanleitung Friwara-W / W-HT UP kompakt Seite 9 von 22 Montagebohrungen für Zarge markieren: Montagebohrungen für das Montageblech (1) markieren und anfertigen ✓ Montagebohrungen (2) und (6) für die Einbauzarge (3) markieren und anfertigen ✓ achten Sie auf eine fachgerechte Befestigung an der Wand ✓...
-
Seite 11: Inbetriebnahme
6.1 ALLGEMEIN W / W-HT +++ WICHTIG +++ Die strawa Frischwasser-/ Wohnungsstation darf nur von qualifiziertem Fachpersonal installiert und in Betrieb genommen werden. Alle Wohnungsstationen sind einer dokumentierten Inbetriebnahme zu unterziehen. Dies sollte in Form eines Prüfprotokolls, pro Station, dokumentiert werden (Protokoll im Anhang). Die strawa Frischwasser-/ Wohnungsstationen wurden bereits im Werk auf Dichtheit überprüft. -
Seite 12: Installation Prüfen
Bedienungsanleitung Friwara-W / W-HT UP kompakt Seite 11 von 22 Aus den aufgeführten Punkten ergibt sich folgender Ablauf: 6.2 INSTALLATION PRÜFEN ➢ Verrohrung auf Dichtheit prüfen ➢ korrekter und vollständiger Einbau von sicherheitsrelevanten Bauteilen (auch bauseits) ➢ Wasserqualität ➢ Vollständigkeit der Wohnungsübergabestation 6.3 HEIZKREIS BEFÜLLEN... -
Seite 13: Störungen Und Fehlerbehebungen
Bedienungsanleitung Friwara-W / W-HT UP kompakt Seite 12 von 22 7. STÖRUNGEN UND FEHLERBEHEBUNGEN 7.1 HEIZUNGSFUNKTIONEN Fehlerbeschreibung Ursache Lösung Heizungsfunktion - allgemein - keine Spannung an der Wärmequelle, bzw. der Funktion der Wärmequelle prüfen, Hauptschalter und Wohnungsstation Sicherungen prüfen Vorlauftemperatur an der Wärmequelle, bzw. der Funktion der Wärmequelle prüfen, Vorlauftemperatur prüfen... -
Seite 14: Warmwasserbetrieb
Abgleich prüfen, Primär-Pumpendruck prüfen ggf. zu hoch Gegebenen falls ist ein Update des Friwara Reglers Notwendig. Bitte halten Sie Rücksprache mit einem Mitarbeiter der strawa. Störungen der EGO Stellantriebe ist der separaten Bedienungsanleitung zu entnehmen. Technische Änderungen vorbehalten Stand Juli 2019 strawa Wärmetechnik GmbH... -
Seite 15: Wartung Und Instandhaltung
Bedienungsanleitung Friwara-W / W-HT UP kompakt Seite 14 von 22 8. WARTUNG UND INSTANDHALTUNG Ein regelmäßiger Austausch von Bauteilen zur Aufrechterhaltung der Funktion der Friwara ist grundsätzlich nicht notwendig. Die Lebensdauer des Wärmetauschers und den anderen Komponenten hängt von der Betriebsweise und Qualität des Heizungs- und Trinkwassers ab. -
Seite 16: Anlagen
Bedienungsanleitung Friwara-W / W-HT UP kompakt Seite 15 von 22 ANLAGEN 10.1 INBETRIEBNAHMEPROTOKOLL 11. 1 Inbetriebnahmeprotokoll / Servicebericht Wohnungsstation Anlagenbetreiber / Kunde: Fachbetrieb / Installateur: Firma*: Firma*: Anschrift*: Anschrift*: Ansprechpartner*: Ansprechpartner*: Tel. / Fax*: Tel. / Fax*: E-Mail*: E-Mail*: Bauvorhaben... - Seite 17 Bedienungsanleitung Friwara-W / W-HT UP kompakt Seite 16 von 22 Name, Ort, Datum; Firmenanschrift Unterschrift (Firmenstempel) *durchgeführte Arbeiten erledigt Primär- und Sekundärkreis der Anlage gespült, gemäß VDI 2035 ja nein (ggf. vorhandenen Schmutzfänger reinigen) ja nein ...
- Seite 18 (Bedienungsanleitung FriWa-Regler, Bedienungsanleitung Klemmleiste, …) Firmenanschrift Name, Ort, Datum (Firmenstempel) Unterschrift Rücksendung des Inbetriebnahmeprotokolls per E-Mail an: info@strawa.com oder per Fax an 036256 8661-99 *Pflichtfeld (bei nicht ausgefüllten Pflichtfeldern ist eine Bearbeitung nicht möglich) Technische Änderungen vorbehalten Stand Juli 2019 strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4...
-
Seite 19: Wartungsprotokoll
→ Solltemperatur wird erreicht Überprüfung des FriWa-Reglers und ggf. EGO Stellantrieb auf Fehlermeldungen (LED) ja 1 x jährlich bei Fehlermeldungen → Kontakt mit dem Hersteller strawa Wärmetechnik GmbH aufnehmen Prüfung der Heizungsvorlauf- und Zapftemperatur ja 1 x jährlich (nach der Zapfung muss der Wärmeübertrager auskühlen) -
Seite 20: Installationsleitfaden Friwara W / W-Ht Kompaktstation
Bedienungsanleitung Friwara-W / W-HT UP kompakt Seite 19 von 22 10.3 INSTALLATIONSLEITFAD EN FRIWARA W / W-HT KOMPAKTSTATION Vorgang erledigt Kompaktstation montieren Anschlussverrohrung Heizung und Sanitär herstellen Verbindungen prüfen → nachziehen Heizung primär füllen, spülen und entlüften Heizung sekundär → Heizkörper füllen, spülen und entlüften → ggf. Zonenventil öffnen Druckprüfung statisch und FBH... -
Seite 21: Liefer- Und Zahlungsbedingungen
13. LIEFER- UND ZAHLUNGSBEDINGUNGEN 1 Allgemeines (1) Diese Allgemeinen Liefer- und Zahlungsbedingungen gelten stets und ausschließlich für alle zwischen uns, der strawa Wärmetechnik GmbH, und unseren Kunden geschlossenen Kauf-, Werk-, Werklieferungs- und Dienstverträge, auch wenn bei den Einzelgeschäften nicht mehr auf diesen Bezug genommen wird. Sie gelten spätestens mit der Annahme der Leistung als anerkannt. - Seite 22 Die Kosten des Ausbaus der mangelhaften Sache und des Einbaus der mangelfreien Ersatzsache werden von uns nicht übernommen. (3) Unter der Bedingung sachgemäßer Behandlung garantieren wir die Freiheit von Material- oder Herstellungsfehlern bei strawa- Produkten für die Dauer von 3 Jahren ab Auslieferung. Verschleiß, Bedienungsfehler oder unsachgemäße Nutzung der Ware sind von der Garantie ausgenommen.
