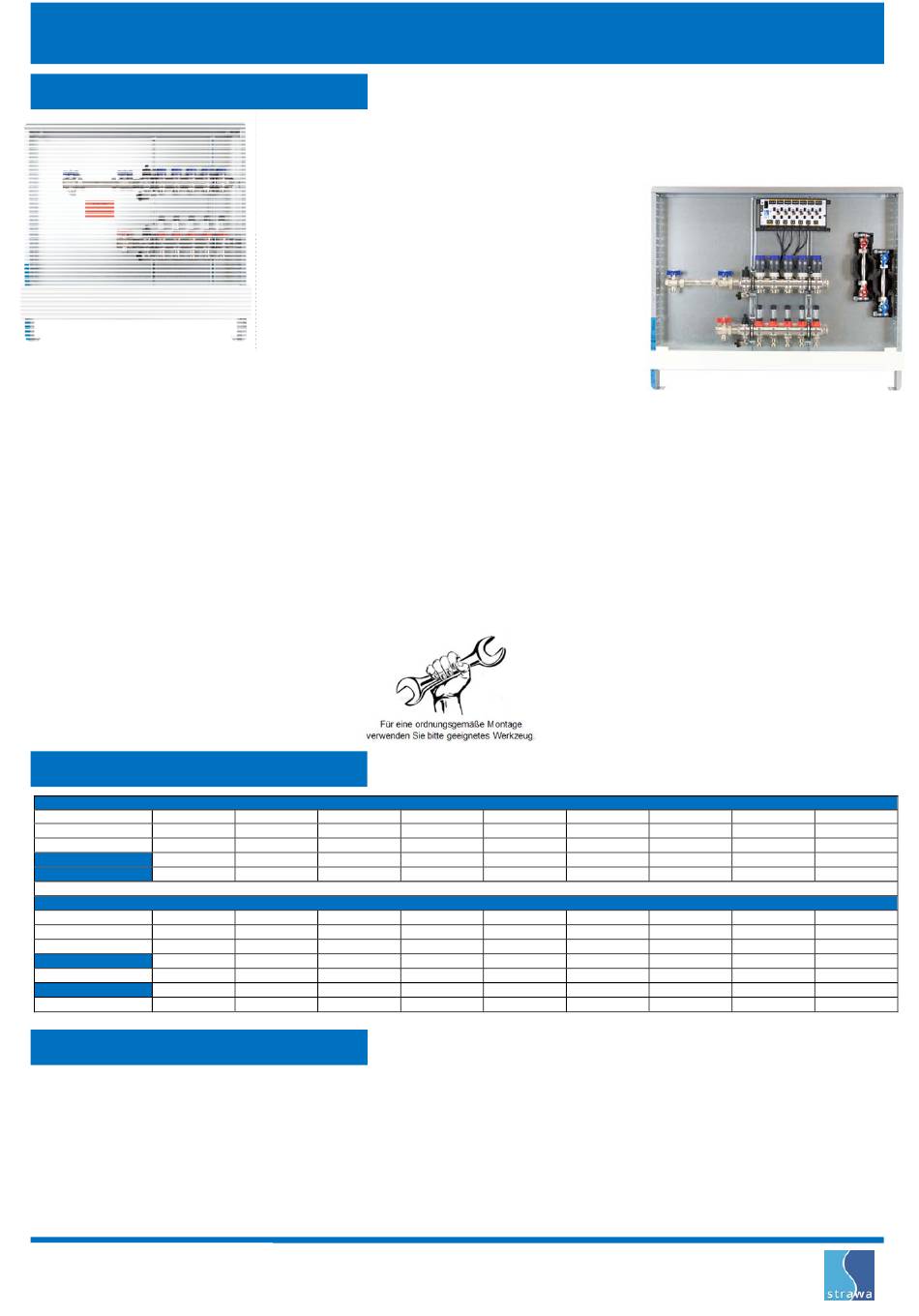

Strawa H63h VA-WMZ Bedienungsanleitung

Wärmestation H63h VA-WMZ und H63h VA-WMZ X
mit Regolux ® Durchflussanzeiger und Thermostatventileinsatz V2A
1. Lieferumfang / Technische Daten
ohne Vorverdrahtung
Befestigung:
verzinkte Doppelwandhalter, Abstand der Vor- und Rücklaufverteilerbalken 165 mm,
Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109
Vorlaufbalken:
- integrierte Regolux ® Durchflussanzeiger mit Memory-Funktion
- absperrbar und visuell regulierbar (hydr. Abgleich), erfüllt DIN 1264-4
- Einstellbereich 0 - 3 l/min, k
Rücklaufbalken:
Thermostatventileinsätze aus Edelstahl V2A zur Regelung von
Fußbodenheizungskreisen über elektrothermische Stellantriebe
k = 2,56 m³/h (siehe 4. Diagramme)
vs
Primäranschlüsse:
komplette Wärmezählerverrohrung mit Distanzrohr 3/4" (Länge 110mm) mit
Fühleranschluss für direkteintauchende Fühler Ø 5-5,2 mm M10x1 (austauschbar mit Ø
6 mm M12x1 AG; Art.-Nr. 55-330024), Fühleranschluss im Vorlauf- und einem
Rücklaufkugelhahn
Sekundäranschlüsse:
alle Heizkreisabgänge mit Anschlussgewinde 3/4" AG
auf Eurokonus, passend für KLV
!
ACHTUNG
Wartungsarbeiten dürfen nur
im drucklosen Zustand erfolgen.
2. Artikelübersicht
H 63h VA - WMZ ohne Vorverdrahtung
Heizkreise 2
Schrank B x H in mm 490 x 710
Art.-Nr. ohne W1/W2 56+066302
Art.-Nr. mit W1 56+136302
Art.-Nr. mit W2 56+146302
H 63h VA - WMZ mit Vorverdrahtung
Heizkreise 2
Art.-Nr. ohne W1/W2 56+066302X
Schrank B x H in mm 490 x 710
Art.-Nr. mit W1 56+136302X
Schrank B x H in mm 725 x 710
Art.-Nr. mit W2 56+146302X
Schrank B x H in mm 725 x 710
3. Sicherheit / Wartung und Pflege
6.1 Bestimmungsgemäßer Einsatz
Die Stationen sind primärseitig an VL und RL der Wärmeversorgung und sekundär an die Fußbodenheizung anzuschließen. Auf die Strömungsrichtung und
Dichtigkeit ist zu achten. Die Einbaulage des Schrankes (Einbauhöhe/Einbautiefe) ist zu beachten und baulich abzustimmen. Bei der Anwendung muss auf die
zulässige Betriebstemperatur (max. 70°C) bzw. den zulässigen Betriebsdruck (max. 4 bar) geachtet werden.
Rohrleitungen sind vollständig mit Wasser zu füllen, zu spülen (über den Vorlaufbalken) und zu entlüften - Heizungswasser gemäß VDI 2035 verwenden.
6.2 Montage
Der Heizkreisverteiler darf nur von ausgebildetem Fachpersonal montiert und bedient werden. Fachhandwerker müssen die Bedienungsanleitung lesen, verstehen
und beachten. Eine Haftung des Herstellers gemäß den gesetzlichen Bestimmungen ist nur unter Einhaltung der oben genannten Bedingungen gegeben.
6.3 Wartung und Pflege
Beim Füll- und Ergänzungswasser ist die Einhaltung der VDI 2035 zu beachten. Ablagerungen an den Schaugläsern stellen keine Funktionsbeeinträchtigung des
Regolux ® dar, können aber auf eine unzureichende Qualität des Anlagenwassers hinweisen. Eine Reinigung des Regolux ® ist nicht vorgesehen.
Technische Änderungen vorbehalten.
Stand 08/2018

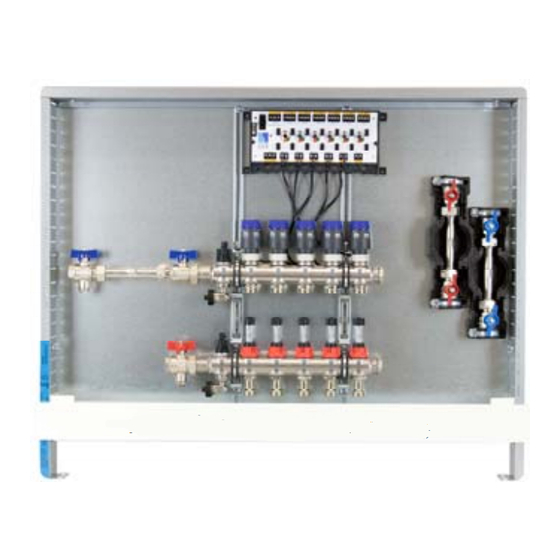

Beschreibung:
Verteileranschlussstation für Flächenheizung und -kühlung
FB-Anschlussverteiler e-class 63 VA im Unterputz-Verteilerschrank montiert,
optional: mit vormontierten Stellantrieben, Klemmleiste und kompletter Vorverdrahtung
optional: mit Wasserzählereinbaustrecken KW bzw. KW + WW
Primäranschluss horizontal, mit Wärmezählerverrohrung
Auslegungsdaten:
max. Wärmeleistung 25 kW bei ΔT 10 K
max. Volumenstrom von 2,14 m³/h
max. Betriebstemperatur -10 bis 70°C
max. Betriebsdruck max. 4 bar
Verteiler:
e-class 63 VA FB-Anschlussverteiler, mit Vor- und Rücklauf-
balken aus profiliertem Edelstahlspezialprofil VA 1.4301 DN 32,
SFEE-Ventil 1/2" (Spül-, Füll-, Entleer- und Entlüftungsventil)
im Vor- und Rücklauf, Stutzenabstand 50 mm
= 1,23 m³/h (siehe 4. Diagramme)
vs
3 4
575 x 710 725 x 710
56+066303 56+066304
56+136303 56+136304
56+146303 56+146304
3 4
56+066303X 56+066304X
575 x 710 725 x 710
56+136303X 56+136304X
725 x 710 725 x 710
56+146303X 56+146304X
725 x 710 875 x 710
optionale Elektrokomponenten:
-
-
-
-
optionale Wasserzählereinbaustrecken:
-
-
-
-
-
-
5 6
725 x 710 725 x 710 875 x 710
56+066305 56+066306 56+066307
56+136305 56+136306 56+136307
56+146305 56+146306 56+146307
5 6
56+066305X 56+066306X 56+066307X
725 x 710 725 x 710 875 x 710
56+136305X 56+136306X 56+136307X
875 x 710 875 x 710 875 x 710
56+146305X 56+146306X 56+146307X
875 x 710 875 x 710 1075 x 710
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Bedienungsanleitung
Art.-Nr.: 56+xx63xx
mit W2 und Vorverdrahtung
mit vormontierten strawatherm 230V Stellantrieben
am Rücklaufbalken
mit strawalogiX Klemmleiste 6-fach inkl.
Pumpenmodul (ab 7 Heizkreisen - Erweiterung mit
ansteckbaren Erweiterungsmodulen 2-fach)
komplett vorverdrahtete Station
individuelle Zuordnung der Stellantriebe zu den
Raumthermostaten - bauseits über Wählrad
wahlweise mit universellen
Wasserzählereinbaustrecken (W1 oder W2)
W1 = 1 Wasserzählereinbaustrecke KW mit DVGW-
Kugelhähnen 3/4"
W2 = 2 Wasserzählereinbaustrecken KW + WW mit
DVGW-Kugelhähnen 3/4"
Wasserzählerdistanzstück 3/4" AG, Länge 110 mm
(auf Anfrage Länge 80 mm) aus Edelstahl 1.4401
mit EPP-Dämmung, gemäß EnEV
alternativ mit Zirkulationsregler Kemper Multitherm
DN15 50-65°C mit Verrohrung
(Achtung Schrankvergrößerung möglich)
7 8
875 x 710 875 x 710
56+066308 56+066309
56+136308 56+136309
56+146308 56+146309
7 8
56+066308X 56+066309X
875 x 710 875 x 710
56+136308X 56+136309X
1025 x 710 1025 x 710
56+146308X 56+146309X
1025 x 710 1025 x 710
weitere Heizkreise auf Anfrage
Telefon +49 (0)36256 8661- 0
Telefax +49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
9 10
1025 x 710
56+066310
56+136310
56+146310
9 10
56+066310X
1025 x 710
56+136310X
1025 x 710
56+146310X
1175 x 710
