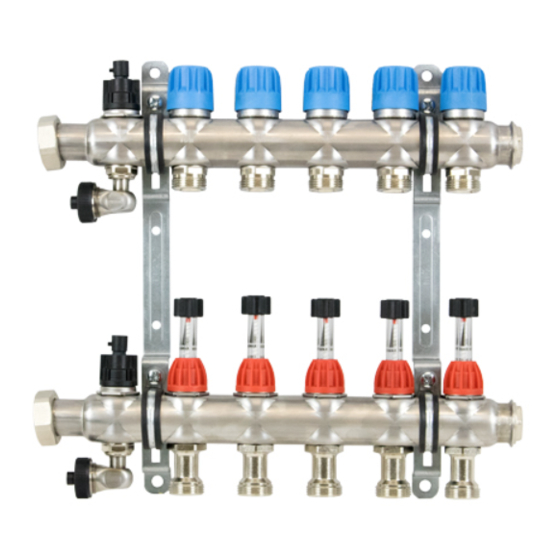

FB-Anschlussverteiler e-class 18
mit Durchflussanzeiger Min / Max und Thermostatventileinsatz V2A
‐

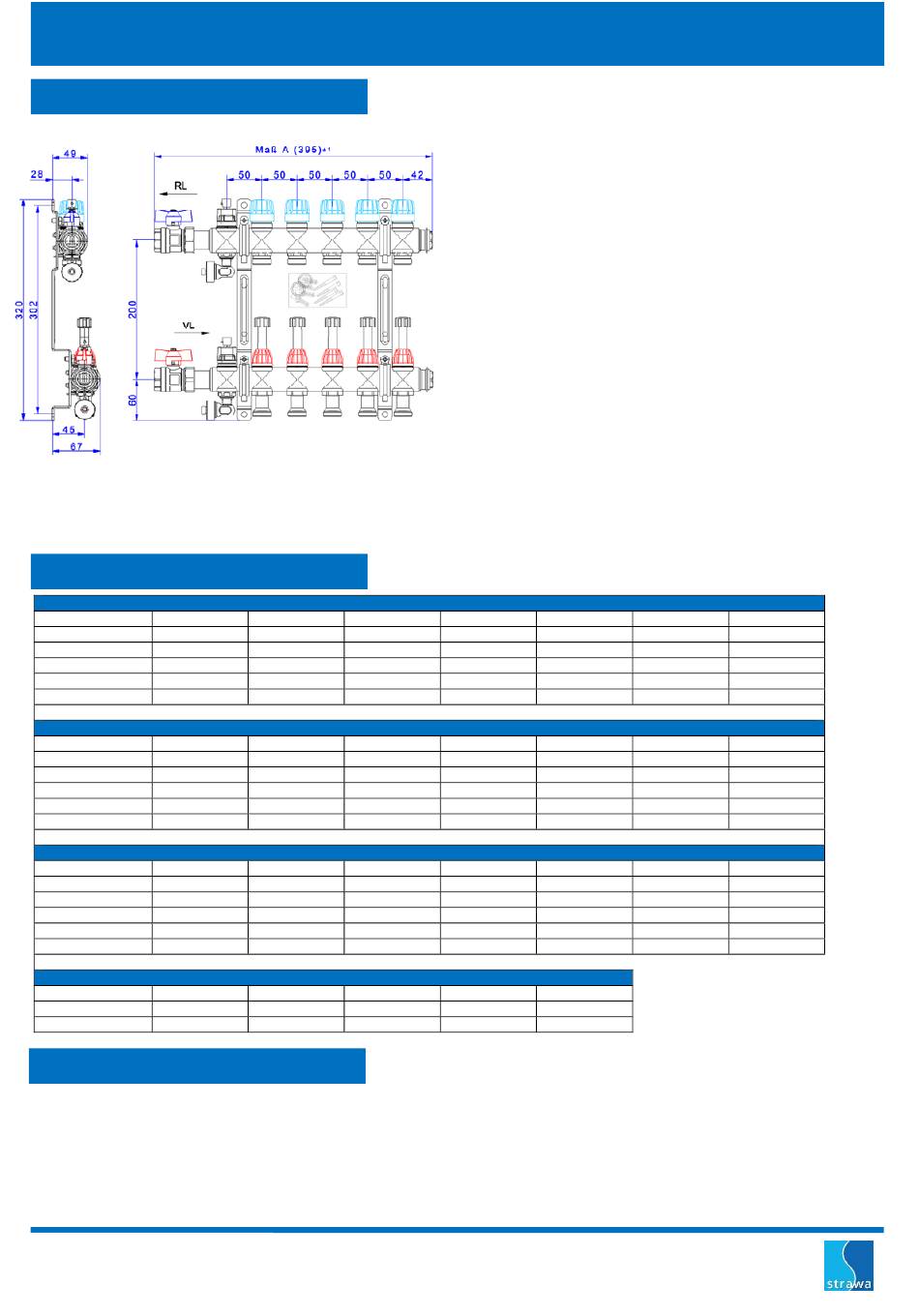

1. Lieferumfang / Technische Daten
ACHTUNG
Wartungsarbeiten dürfen nur im drucklosen Zustand erfolgen.
INFORMATION
Zum Regeln des Wärmebedarfs sind im Rücklauf EGO-Stellantriebe
erforderlich.
2. Artikelübersicht
e-class 18 ohne Kugelhahn
Heizkreise 2
Länge in mm 195
Artikel-Nr. 1018010002
Heizkreise 9
Länge in mm 545
Artikel-Nr. 1018010009
e-class 18 mit 3/4" Kugelhähnen
Heizkreise 2
Länge in mm 245
Artikel-Nr. 1018210002
Heizkreise 9
Länge in mm 595
Artikel-Nr. 1018210009
e-class 18 mit 1" Kugelhähnen
Heizkreise 2
Länge in mm 260
Artikel-Nr. 1018260002
Heizkreise 9
Länge in mm 610
Artikel-Nr. 1018260009
e-class 18 Erweiterungskreise
Heizkreise 1
Länge in mm 85
Artikel-Nr. 1018990001
3. Sicherheit, Wartung und Pflege
3.1 Bestimmungsgemäßer Einsatz
Der Heizkreisverteiler kann in allen Lagen montiert werden. Bei der Anwendung muss auf die zulässige Betriebstemperatur (max. 70°C) bzw. den zulässigen Betriebsdruck
(max. 4 bar) geachtet werden. Rohrleitungen sind vollständig mit Wasser zu füllen, zu spülen (über den Vorlaufbalken) und zu entlüften (Heizungswasser gemäß VDI 2035).
3.2 Montage
Der Heizkreisverteiler darf nur von ausgebildetem Fachpersonal montiert und bedient werden. Fachhandwerker müssen die Bedienungsanleitung lesen, verstehen und
beachten. Eine Haftung des Herstellers gemäß den gesetzlichen Bestimmungen ist nur unter Einhaltung der oben genannten Bedingungen gegeben.
3.3 Wartung und Pflege
Beim Füll- und Ergänzungswasser ist die Einhaltung der VDI 2035 zu beachten. Ablagerungen an den Schaugläsern stellen keine Funktionsbeeinträchtigung des Durch-
flussanzeigers Min / Max dar, können aber auf eine unzureichende Qualität des Anlagenwassers hinweisen. Eine Reinigung des Durchflussanzeigers Min / Max ist nicht
vorgesehen.
Technische Änderungen vorbehalten.
Stand 02/2019
Beschreibung:
Der Fußbodenheizungs-Anschlussverteiler e-class 18 für Flächenheizungen
gewährleistet den vollautomatischen hydraulischen Abgleich über das EGO-System.
Art.-Nr. 1018210005
3 4
245 295
1018010003 1018010004
10 11
595 645
1018010010 1018010011
3 4
295 345
1018210003 1018210004
10 11
645 695
1018210010 1018210011
3 4
310 360
1018260003 1018260004
10 11
660 710
1018260010 1018260011
2 3
135 185
1018990002 1018990003
Dieses besteht aus FBH-Anschlussverteiler e-class 18 und für jeden
Heizkreis ein intelligenter, autonomer, elektrothermischer EGO-Stellantrieb
(Art.-Nr. 211020001 - nicht im Lieferumfang).
Inhalt:
1 x Vorlaufbalken mit integriertem Durchflussanzeiger ® Min / Max aus
Edelstahl und Kunststoff mit Drehgriff und min / max Anzeige (absperrbar
und visuelle Durchflusskontrolle / Öffnungsanzeige)
1 x Rücklaufbalken mit integriertem Thermostatventileinsatz VA zur
Regelung von Fußbodenheizungskreisen und den automatischen
hydraulischen Abgleich, mit EGO-Schnellverschluss, Handabsperrkappe
2 x Wandhalter (inkl. Schrauben + Dübel), 2 x 1" Dichtungen
1 x Heizkreisbezeichnungsetiketten, optional 3/4" oder 1" Kugelhahnset
Bedienungsanleitung
Auslegungsdaten:
max. Wärmeleistung 25 kW bei ΔT 10 K, max. Volumenstrom 2,16 m³/h
max. Betriebstemperatur bis 70 °C, max. Betriebsdruck 4 bar
Technische Daten Verteiler:
profiliertes Edelstahlspezialprofil 1.4301 DN 32, Stutzenabstand 50 mm
Primäranschluss 1" Überwurfmutter flachdichtend
Abgänge sekundär 3/4" AG mit Eurokonus
mit SFEE-Ventil (Spül-, Füll-, Entleer- und Entlüftungsventil) aus Edelstahl und
Kunststoff, mit drehbarem und abgewinkeltem Schlauchanschluss im Vor-
und Rücklaufbalken
k Durchflussanzeiger Min / Max = 1,23 m³/h
vs
k Thermostatventileinsatz VA = 2,56 m³/h (Diagramme siehe Rückseite)
vs
5 6
345 395
1018010005 1018010006
12 13
695 745
1018010012 1018010013
5 6
395 445
1018210005 1018210006
12 13
745 795
1018210012 1018210013
5 6
410 460
1018260005 1018260006
12 13
760 810
1018260012 1018260013
4 5
235 285
1018990004 1018990005
strawa Wärmetechnik GmbH Telefon
Gottlieb-Daimler-Straße 4 Telefax
D - 99869 Schwabhausen info@strawa.com
www.strawa.com
Bedienungsanleitung
Art.-Nr.: 1018xx00xx
7 8
445 495
1018010007 1018010008
14 15
795 875
1018010014 1018010015
weitere Heizkreise auf Anfrage
7 8
495 545
1018210007 1018210008
14 15
845 925
1018210014 1018210015
weitere Heizkreise auf Anfrage
7 8
510 560
1018260007 1018260008
14 15
860 940
1018260014 1018260015
weitere Heizkreise auf Anfrage
+49 (0)36256 8661- 0
+49 (0)36256 8661- 99
