Bedienungsanleitung

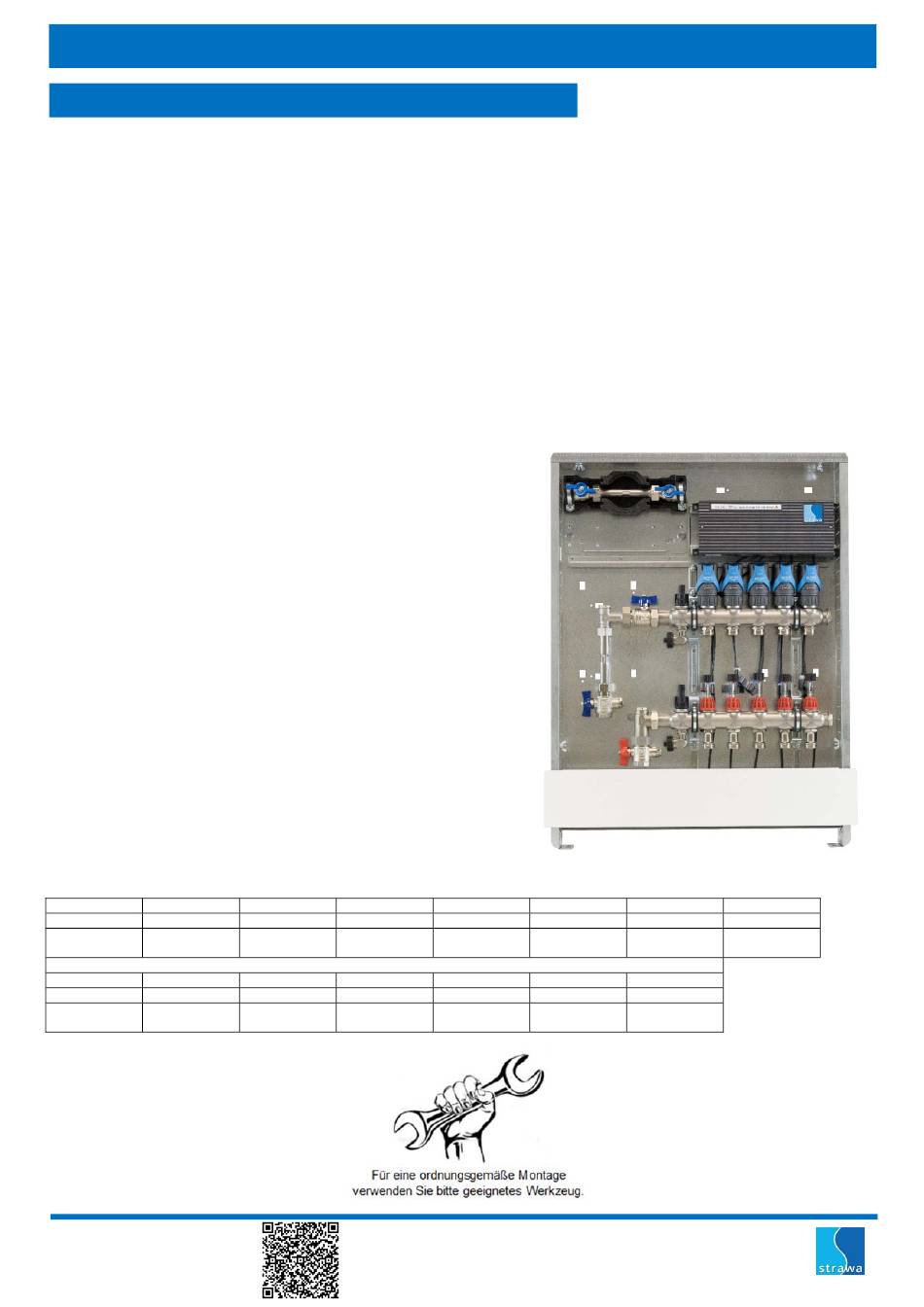

Comfort Anschlussstation FBH-18-V-W1-WMZ-C69-EGO
Beschreibung:
Wärmestation für Flächenheizung, gewährleistet den vollautomatischen hydraulischen Abgleich über das EGO-
System. Das integrierte EGO-System besteht aus dem FBH-Anschlussverteiler e-class 18 und für jeden Heizkreis ist
ein intelligenter autonomer elektrothermischer Regelantrieb montiert. Die strawalogiX Klemmleiste 230 V ist im
Schrank auf ein Montageblech montiert und die EGO-Regelantriebe sind auf der Klemmleiste vorverdrahtet.
Wärmestation bestehend aus vormontiertem Heizkreisverteiler e-class 18 mit Wärmezählerverrohrung im Comfort-
Schrank C69 und eingebauter Kaltwasserzählerstrecke, sowie vorverdrahteter strawalogiX Klemmleiste mit EGO-
Regelantrieben.
Der Primäranschluss ist vertikal ausgerichtet.
Vorteile des EGO-Systems
-
der Heizkreisverteiler ist immer hydraulisch abgeglichen
-
EGO funktioniert mit allen handelsüblichen Raumtemperaturreglern
-
kein manueller hydraulischer Abgleich am Verteiler erforderlich
-
keine Voreinstellung oder Inbetriebnahme erforderlich
-
niedrigste Druckverluste am Verteiler (handelsübliche dynamisch
regelnde Thermostatlösungen erfordern Mindestdrücke > 150 mbar)
-
werkzeuglose Montage
-
manuelle Bedienung Offen-Auto
-
förderfähig im Rahmen von energetischen Optimierungen an
Bestandsanlagen (BAFA oder KfW)
-
preiswerter vollautomatischer hydraulischer Abgleich
Auslegungsdaten
max. Wärmeleistung:
max. Volumenstrom:
max. Medientemperatur: 70 °C
max. Vorlauftemperatur: 60 °C (in Stellung Automatik ist die
max. Betriebsdruck:
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5202406402
Schrank
575 x 760
B x H in mm
Heizkreise
9
Artikel-Nr.
5202406409
Schrank
875 x 760
B x H in mm
Technische Änderungen vorbehalten.
Technische Änderungen vorbehalten.
Stand 01/2021
Stand 07/2020
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
Vorlauftemperaturbegrenzung aktiv)
4 bar
3
4
5202406403
5202406404
575 x 760
575 x 760
10
11
5202406410
5202406411
875 x 760
875 x 760
5
6
5202406405
5202406406
575 x 760
725 x 760
12
13
5202406412
5202406413
1025 x 760
1025 x 760
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
Art.-Nr.: 5202406405
7
8
5202406407
5202406408
725 x 760
725 x 760
14
5202406414
1025 x 760
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
