Bedienungsanleitung
Comfort Anschlussstation FBH-18-V-W2-WMZ-CA
Beschreibung:
Wärmestation für Flächenheizung, gewährleistet den vollautomatischen hydraulischen Abgleich über das EGO-
System. Das EGO-System besteht aus dem FBH-Anschlussverteiler e-class 18 (in Station montiert) und für jeden
Heizkreis benötigt man einen intelligenten autonomen elektrothermischen EGO-Regelantrieb (nicht im Lieferumfang).

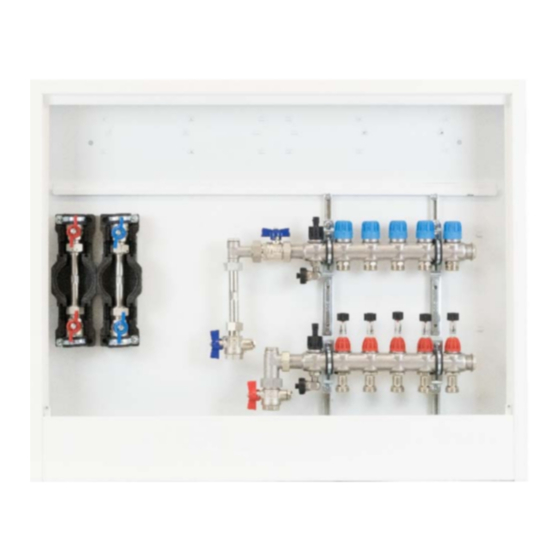

Wärmestation bestehend aus vormontiertem Heizkreisverteiler e-class 18 mit Wärmezählerverrohrung im Comfort-
Aufputz-Schrank CA und eingebauter Kalt- und Warmwasserzählerstrecke. Einstanzungen für schnelle KLICK-
Montage von strawalogiX Klemmleiste mit EGO-Regelantrieben.
Der Primäranschluss ist vertikal ausgerichtet.
Vorteile des EGO-Systems
-
der Heizkreisverteiler ist immer hydraulisch abgeglichen
-
EGO funktioniert mit allen handelsüblichen Raumtemperaturreglern
-
kein manueller hydraulischer Abgleich am Verteiler erforderlich
-
keine Voreinstellung oder Inbetriebnahme erforderlich
-
niedrigste Druckverluste am Verteiler (handelsübliche dynamisch
regelnde Thermostatlösungen erfordern Mindestdrücke > 150 mbar)
-
werkzeuglose Montage
-
manuelle Bedienung Offen-Auto
-
förderfähig im Rahmen von energetischen Optimierungen an
Bestandsanlagen (BAFA oder KfW)
-
preiswerter vollautomatischer hydraulischer Abgleich
Platzhalter für
-
strawalogiX RT-STA Klemmleiste 230 V + Montageblech
-
EGO-Regelantrieb 230 V
Auslegungsdaten
max. Wärmeleistung:
max. Volumenstrom:
max. Medientemperatur: 70 °C
max. Betriebsdruck:
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5203402402
Schrank
732 x 710
B x H in mm
Heizkreise
9
Artikel-Nr.
5203402409
Schrank
1032 x 710
B x H in mm
Technische Änderungen vorbehalten.
Technische Änderungen vorbehalten.
Stand 01/2021
Stand 07/2020
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
4 bar
3
4
5203402403
5203402404
732 x 710
732 x 710
10
11
5203402410
5203402411
1032 x 710
1182 x 710
5
6
5203402405
5203402406
882 x 710
882 x 710
12
13
5203402412
5203402413
1182 x 710
1182 x 710
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
Art.-Nr.: 5203402405
7
8
5203402407
5203402408
882 x 710
1032 x 710
14
5203402414
1482 x 710
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
