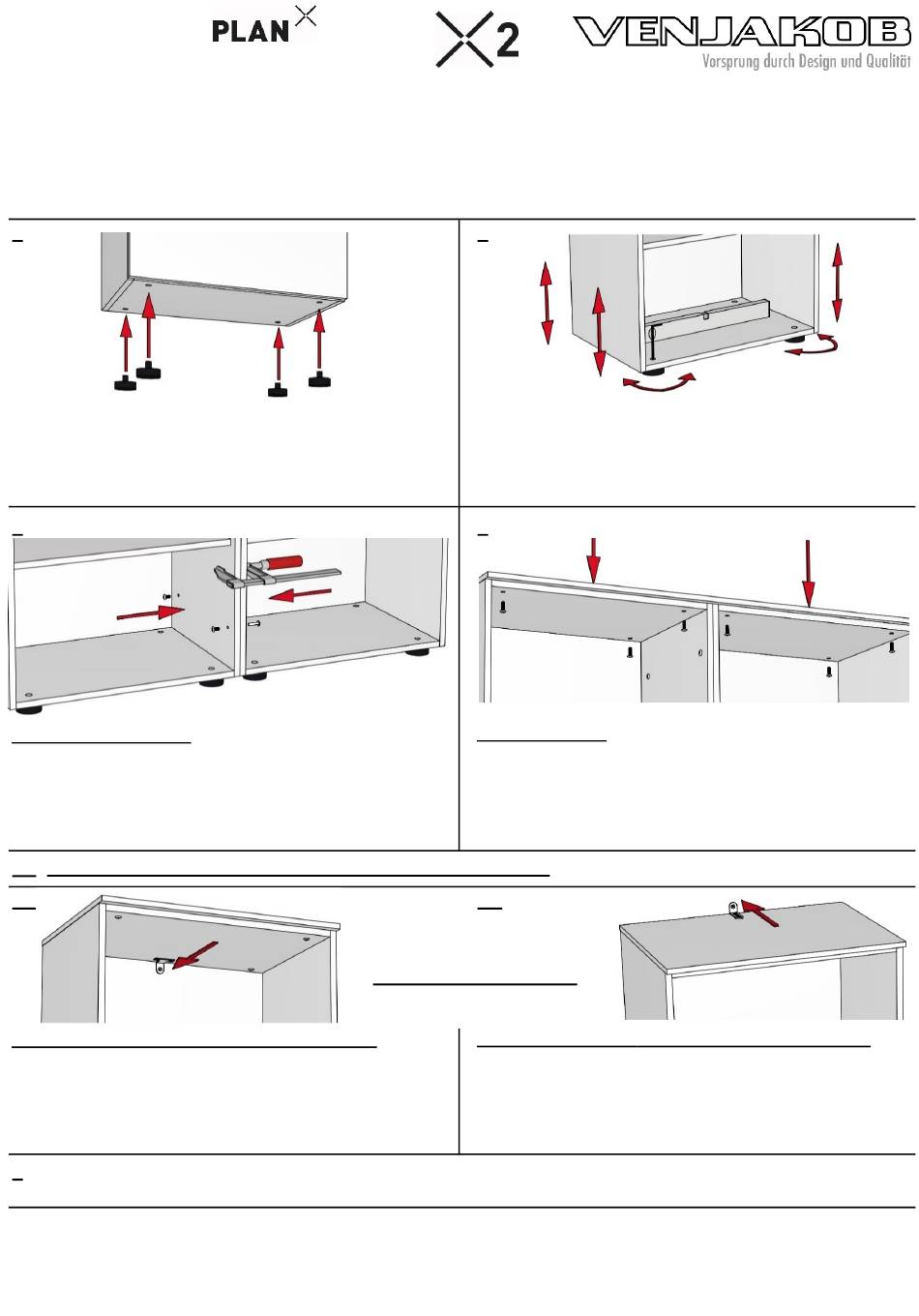

Aufbauanleitung:
Standelemente mit Sockelfüße
Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton und/oder festem
Mauerwerk geeignet. Bitte beachten Sie auch bei den Wandmontageelementen die max. Belastungswerte. Die Wandbeschaffenheit ist idealerweise
bei Auftragserfassung zu erfragen und spätestens vor der Montage unbedingt von fachkundigem Personal zu prüfen. Bei abweichender
Beschaffenheit (z. B. Leichtbauwänden) ist eine andere, der Belastung angemessene Befestigung bauseits vorzunehmen. Klären Sie elektrische
Vorleistungen für Anschluss- und Gerätetechnik. Frei hängende Beleuchtungen erfordern Kabelkanallösungen auf oder unter Putz.
1
Transportschutz unterhalb des Sockelbodens abschrauben.
Stellfüße / Möbelgleiter (Teile Nr.: 50611) mit dem Zapfen in
den Sockelboden setzen.
3
Verbindung Korpusseiten
Korpusseiten mit Möbelschraube M4 x 12 mm (Teile Nr.:
51202) und Gewindeendhülse 4 x 27 mm (Teile Nr.: 51290)
verbinden, bzw. mit der Tellerkopfschraube 4 x 30 mm (Teile
Nr.: 51458) festschrauben.
5A
Zusatzartikel Beleuchtung: => siehe Anschluss Beleuchtungsplan
6A
Kippsicherung innen, Möbelhöhe ca. 110 - 174 cm
Mit kleinem Bohrer durch vormontierten Winkel und Rückwand
bohren (Bohrposition an Mauerwerk markieren). Ø 8 mm
Bohrung in Mauerwerk bohren. Dübel 8 x 40mm (Teile Nr.:
50801) verankern. Mit Spanplattenschraube
5 x 70 mm (Teile Nr.: 00210) befestigen.
7
Griffe (Teile Nr.: 51123) mit Griffschrauben M4 x23 mm (Teile Nr.: 51251) anbringen.
Fronten einsetzen, ggf. offene Fächer wieder einbauen, Zierkappen auf Türscharniere klipsen!
2
Frontteile (Schubkästen, Türen) ausbauen. Möbelgleiter
durch Drehen im Uhrzeigersinn auf den Nullpunkt stellen,
horizontal und vertikal ausrichten. Korrekturen von innen
mittels Inbusschlüssel oder von außen mit Hand vornehmen.
Löcher mit Abdeckkappen schließen.
4
Deckblattmontage
Deckblatt (13 mm Lack, siehe Abb.) von innen mit
Möbelschraube M4 x 20 mm (Teile Nr.: 51254)
festschrauben.
Deckblatt (59 mm Eiche) von innen mit Tellerkopfschraube
M4 x 25 mm (Teile Nr.: 51457) verwenden.
6B
Lowboard ohne Kippsicherung!
entweder 6A - oder 6B
Kippsicherung außen, nur bei Möbelhöhe ca. 208 cm!
Set "Wandbestigung" (Teile Nr.: 50570) verwenden.
Anbringung oben auf dem Deckblatt.
Service Hotline: Tel. +49 5209/592-0
Internet: www.venjakob-moebel.de (Weitere Aufbauanleitungen)
55076-01
