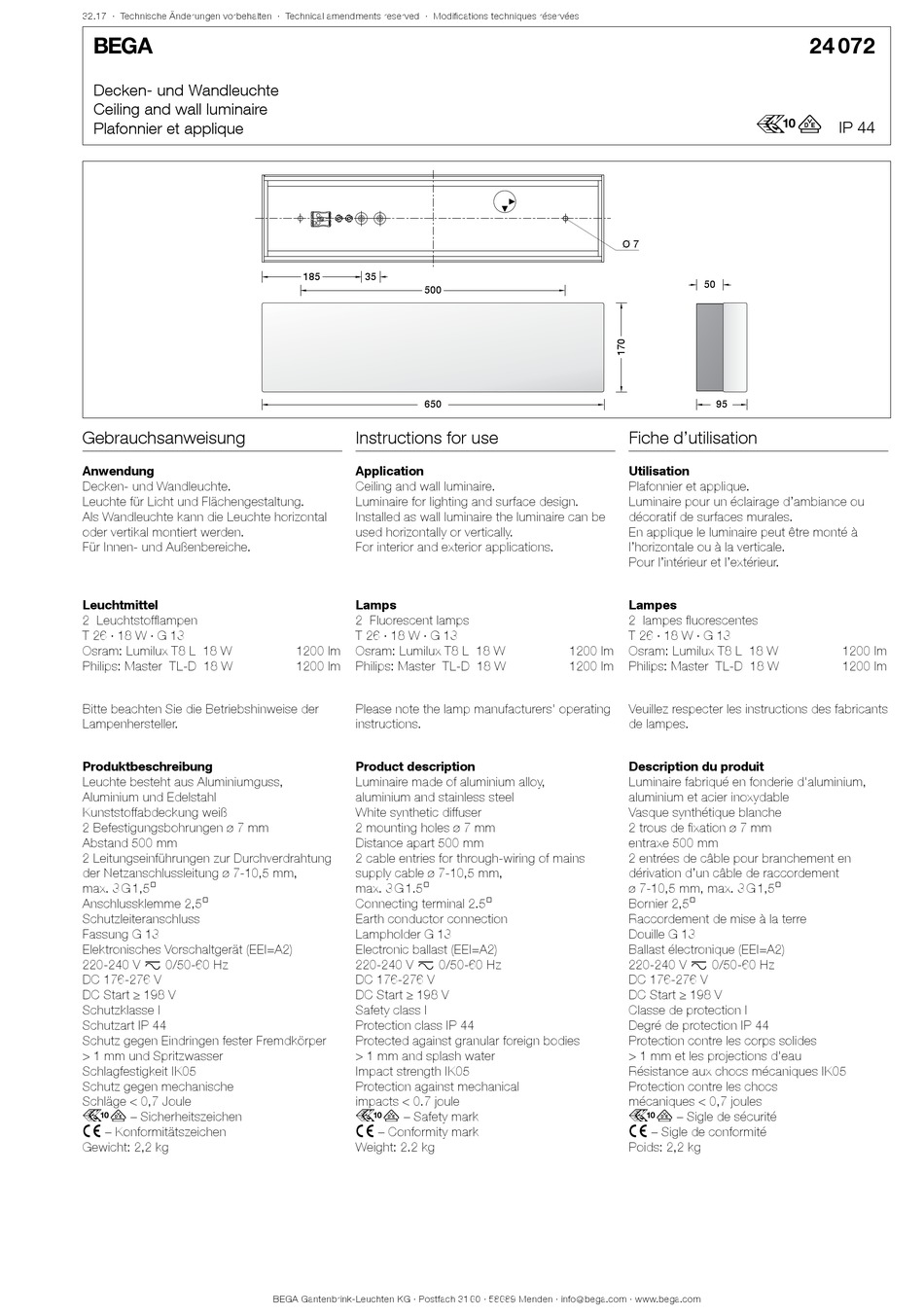

BEGA 24 072 Gebrauchsanweisung

32.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Decken- und Wandleuchte
Ceiling and wall luminaire
Plafonnier et applique
Gebrauchsanweisung
Anwendung
Decken- und Wandleuchte.
Leuchte für Licht und Flächengestaltung.
Als Wandleuchte kann die Leuchte horizontal
oder vertikal montiert werden.
Für Innen- und Außenbereiche.
Leuchtmittel
2 Leuchtstofflampen
T 26 · 18 W · G 13
Osram: Lumilux T8 L 18 W
Philips: Master TL-D 18 W
Bitte beachten Sie die Betriebshinweise der
Lampenhersteller.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Kunststoffabdeckung weiß
2 Befestigungsbohrungen ø 7 mm
Abstand 500 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm,
max. 3 G 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
Fassung G 13
Elektronisches Vorschaltgerät (EEI=A2)
220-240 V x 0/50-60 Hz
DC 176-276 V
DC Start ≥ 198 V
Schutzklasse I
Schutzart IP 44
Schutz gegen Eindringen fester Fremdkörper
> 1 mm und Spritzwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 2,2 kg
185 35
500
650
Instructions for use
Application
Ceiling and wall luminaire.
Luminaire for lighting and surface design.
Installed as wall luminaire the luminaire can be
used horizontally or vertically.
For interior and exterior applications.
Lamps
2 Fluorescent lamps
T 26 · 18 W · G 13
1200 lm Osram: Lumilux T8 L 18 W
1200 lm Philips: Master TL-D 18 W
Please note the lamp manufacturers' operating
instructions.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
White synthetic diffuser
2 mounting holes ø 7 mm
Distance apart 500 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10,5 mm,
max. 3 G 1.5@
Connecting terminal 2.5@
Earth conductor connection
Lampholder G 13
Electronic ballast (EEI=A2)
220-240 V x 0/50-60 Hz
DC 176-276 V
DC Start ≥ 198 V
Safety class I
Protection class IP 44
Protected against granular foreign bodies
> 1 mm and splash water
Impact strength IK05
Protection against mechanical
impacts < 0.7 joule
r – Safety mark
c – Conformity mark
Weight: 2.2 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 7
50
95
Fiche d'utilisation
Utilisation
Plafonnier et applique.
Luminaire pour un éclairage d'ambiance ou
décoratif de surfaces murales.
En applique le luminaire peut être monté à
l'horizontale ou à la verticale.
Pour l'intérieur et l'extérieur.
Lampes
2 lampes fluorescentes
T 26 · 18 W · G 13
1200 lm Osram: Lumilux T8 L 18 W
1200 lm Philips: Master TL-D 18 W
Veuillez respecter les instructions des fabricants
de lampes.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Vasque synthétique blanche
2 trous de fixation ø 7 mm
entraxe 500 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 3 G 1,5@
Bornier 2,5@
Raccordement de mise à la terre
Douille G 13
Ballast électronique (EEI=A2)
220-240 V x 0/50-60 Hz
DC 176-276 V
DC Start ≥ 198 V
Classe de protection I
Degré de protection IP 44
Protection contre les corps solides
> 1 mm et les projections d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 2,2 kg
24 072
r
IP 44
1200 lm
1200 lm
