FRITZ!X USB – 1 Einleitung

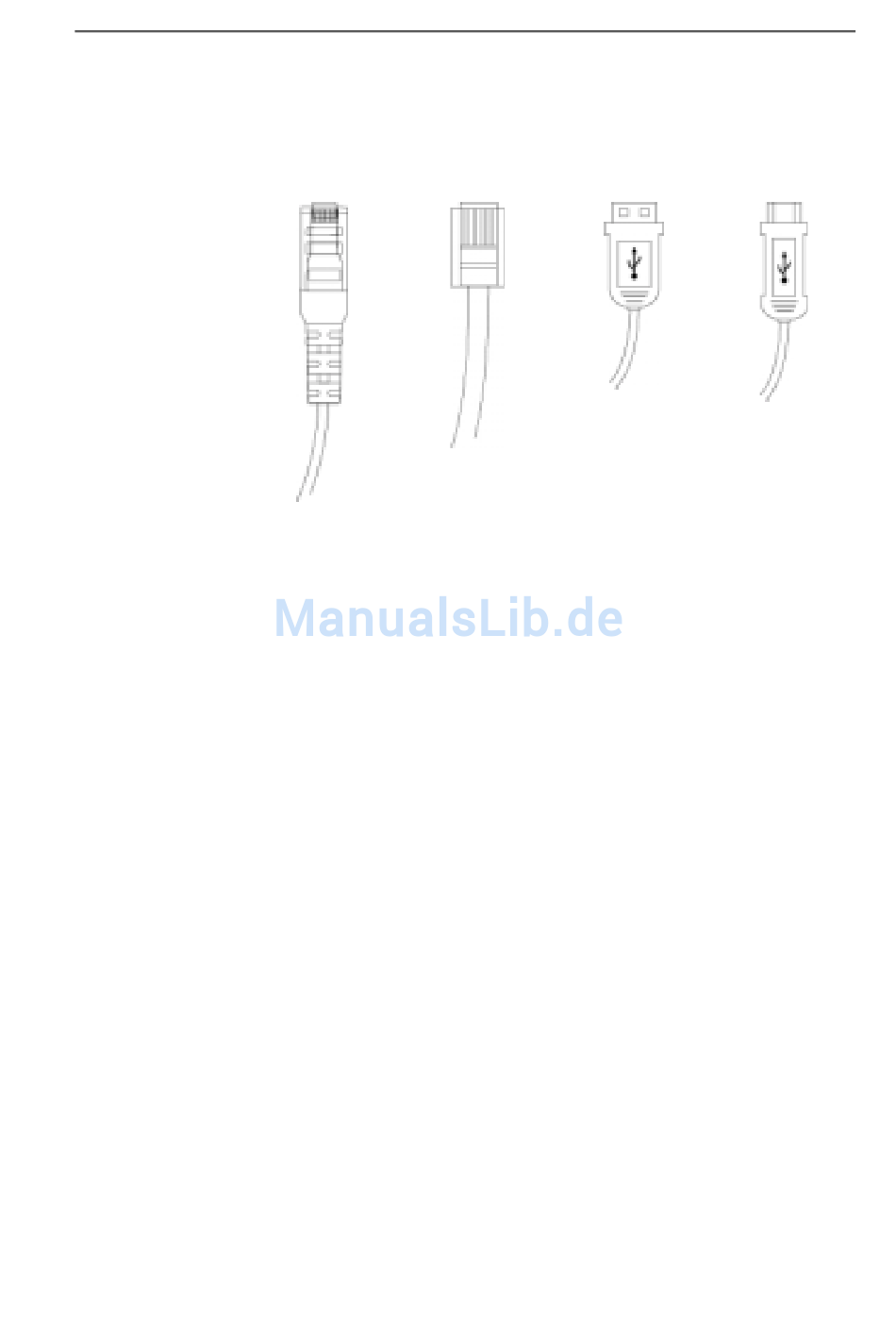

Bei FRITZ!X USB werden folgende Stecker verwendet:
RJ45-Stecker
RJ12-Stecker
Das ISDN-Kabel von FRITZ!X USB ist an beiden Enden mit ei-
nem RJ45-Stecker ausgestattet. Auch das Netzkabel hat an
einem Ende einen RJ45-Stecker.
Der Anschluss analoger Endgeräte an FRITZ!X USB erfolgt mit
einem RJ12-Stecker. Ist Ihr analoges Endgerät mit einem TAE-
Stecker ausgestattet, dann wird dieses Endgerät mit einem
der mitgelieferten Adapter an FRITZ!X USB angeschlossen.
Das Rechner-Verbindungskabel ist an einem Ende mit einem
USB-Stecker der Serie A ausgestattet und am anderen Ende
mit einem USB-Stecker der Serie B.
Der Anschluss von FRITZ!X USB an das ISDN erfolgt mit dem
ISDN-Kabel am ISDN-Basisanschluss. Das ISDN-Kabel ist an
beiden Enden mit einem RJ45-Stecker versehen.
Der Rechner wird mit dem Rechner-Verbindungskabel an
FRITZ!X USB angeschlossen. Der Stecker mit dem flachen,
rechteckigen Querschnitt ist ein Serie-A-Stecker. Er wird in
die USB-Buchse des Rechners gesteckt. Falls der Rechner an
einen USB-Hub angeschlossen ist, wird der Serie-A-Stecker
USB-Stecker
USB-Stecker
Serie A
Serie B
