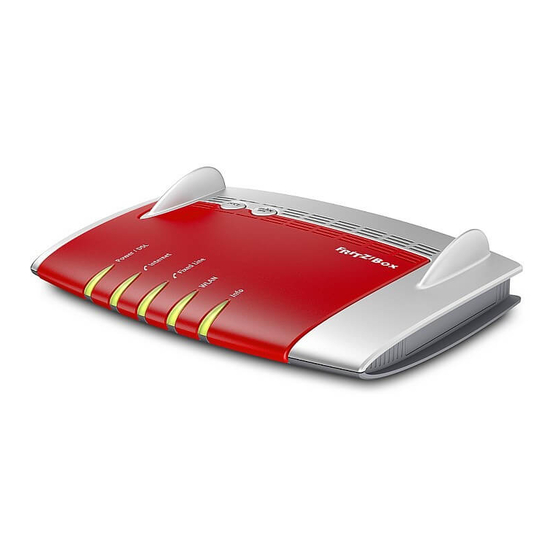

AVM FRITZ!Box 7490 Handbuch
Vorschau ausblenden
Andere Handbücher für FRITZ!Box 7490:
- Installationshandbuch und benutzerhandbuch (229 Seiten) ,
- Kurzanleitung (220 Seiten) ,
- Handbuch (210 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AVM FRITZ!Box 7490
Inhaltszusammenfassung für AVM FRITZ!Box 7490
- Seite 1 Einfach und schnell anschließen FRITZ!Box 7490 / 7590...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Seite 02 01 Anschließen Seite 04 02 Verbinden Seite 08 03 Einrichten Seite 12 04 Konfigurieren Seite 16 05 Fehlerbehebung Seite 22 Wichtig! Die FRITZ!Box ist Eigentum des Anbieters und darf nur von autorisierten Fach firmen demontiert oder geöffnet werden. Bei eigenmächtigem Demontieren oder Öffnen durch den Kunden werden die Kosten für eine/n notwendige/n Reparatur/Austausch auf den Kunden umgelegt. - Seite 4 Die Geräte Ihr Hausanschluss ist fertiggestellt – es wurden Hausübergabepunkt (HÜP), Network Termination (NT) und abhängig von Ihrer Anschlussadressse Glasfaser-Teilnehmeran- schluss (GF-TA) installiert. Hier noch einmal ein kurzer Überblick über die Geräte und ihre Funktionen: Der Generalunternehmer hat den Hausübergabepunkt in Ihrem Keller oder einem Wunschort im Erdgeschoss, sollte kein Keller vorhanden sein, installiert.
-
Seite 5: Übersicht
Hausübergabepunkt Der HÜP nimmt das Glasfaserkabel im Gebäude inneren (HÜP) auf und übergibt abhängig von der Anschlussadressse das Signal über den Glasfaser-Teilnehmeranschluss (GF-TA) an den Network Termination (NT). Glasfaser- Teilnehmeranschluss (GF-TA) Der GF-TA ist der Abschluss des passiven Netzes. Er wird an einer zwischen dem Kunden und dem Netzbetreiber vereinbarten Position (max. -
Seite 7: Anschließen
Anschließen... - Seite 8 WLAN-Flyer. Schritt 1 Verbinden Sie die FRITZ!Box mit dem Netzanschluss (NT) Verbinden Sie den LAN-Port 1 des NT mit dem LAN-Port (FRITZ!Box 7490) oder WAN-Port (FRITZ!Box 7590) der FRITZ!Box. Schritt 2 Verbinden Sie das Steckernetzteil mit der FRITZ!Box...
-
Seite 11: Verbinden
Verbinden... -
Seite 12: Verbindung Über Lan
LED für WLAN leuchtet. Falls nicht, aktivieren Sie WLAN durch einen kurzen Druck auf die WLAN WPS-Taste oder einer WLAN-Taste (abhängig vom Modell). Sie finden die SSID sowie den ab Werk WLAN-Funknetz (SSID) konfigurierten Netzwerkschlüssel auf FRITZ!Box 7490 dem Aufkleber an der Unter seite der WLAN-Netzwerkschlüssel FRITZ!Box. 1234... -
Seite 13: Microsoft Windows
Microsoft Windows Schritt 1 Klicken Sie auf das WLAN-Symbol im Infobereich der Windows-Taskleiste und wählen Sie anschließend aus der Liste der aufgeführten WLAN SSIDs die SSID Ihrer FRITZ!Box aus. Schritt 2 Geben Sie in dem sich nun öffnenden Fenster den Netzwerkschlüssel ein. Schritt 3 Klicken Sie anschließend auf Weiter. -
Seite 15: Einrichten
Einrichten... -
Seite 16: Anmeldung
Schritt 2 Geben Sie in der Adresszeile des Browsers http://fritz.box ein. Schritt 3 FRITZ!Box 7490: Wenn Sie sich zum ersten Mal auf der FRITZ!Box anmelden, werden Sie zur Vergabe eines Kennwortes aufgefordert. Dieses benötigen Sie in Zukunft, um sich auf der FRITZ!Box anzumelden. - Seite 17 Update Schritt 1 Klicken Sie in der Menüleiste auf System › Update. Schritt 2 Klicken Sie auf Neues FRITZ!OS suchen. Wenn ein neues FRITZ!OS (Betriebssystem) verfügbar sein sollte, können Sie das Update über die Schaltfläche Update starten durchführen. Schritt 3 Das Update startet und kann einige Minuten dauern.
-
Seite 19: Konfigurieren
Konfigurieren... - Seite 20 Endgeräte Telefonie Für die Einrichtung benötigen Sie ein über LAN oder WLAN mit der FRITZ!Box verbun- denes Endgerät. Sofern Sie DECT-Endgeräte verwenden möchten, stellen Sie sicher, dass im Menüpunkt Basisstation der Punkt DECT-Basis station aktiv aktiviert ist. Sie können hier auch den PIN-Code zur Anmeldung von DECT-Endgeräten ändern. Schritt 1 Öffnen Sie einen Browser auf Ihrem Computer.
- Seite 21 Voreingestellte Telefonie an FON1 und FON2 bearbeiten Schritt 1 Klicken Sie neben den Anschluss, den Sie bearbeiten möchten auf die Schaltfläche mit dem blauen Stiftsymbol. Schritt 2 Unter Bezeichnung können Sie einen Namen für das Endgerät ein geben. (Zum Beispiel: „Telefon Wohnzimmer“) Unter Ausgehende Anrufe wählen Sie aus der Liste die Rufnummer aus, die für ausgehende Verbindungen verwendet werden soll.
- Seite 22 Schritt 9 Sie gelangen jetzt auf die Seite Einstellungen über nehmen. Dort sehen Sie eine Übersicht mit den getroffenen Einstellungen. Klicken Sie die Schaltfläche Übernehmen, wenn Sie das Telefon mit diesen Ein stellungen betreiben möchten. Andernfalls kehren Sie mit Zurück in den Einstel- lungsdialog zurück.
-
Seite 23: Rufumleitung Und Andere Servicekürzel
Rufumleitung und andere Servicekürzel Mit der FRITZ!Box besteht die Möglichkeit, verschiedene Services wie z. B. Rufumlei- tung in Anspruch zu nehmen, welche mit Hilfe des Telefons zu programmieren sind. Hierbei ist es wichtig, dass am Telefon (Telefonanlage) das Wählen mit Sonderzeichen * und # (Keypadfunktion) aktiviert ist. -
Seite 25: Fehlerbehebung
Fehlerbehebung... - Seite 26 Überprüfen Sie, ob der NT mit dem Strom verbunden ist. Überprüfen Sie die Verbindung zwischen NT und FRITZ!Box. Im Fall der FRITZ!Box 7490 stellen Sie sicher, dass NT und FRITZ!Box jeweils über den LAN 1-Port miteinander verbunden sind. Im Fall der FRITZ!Box 7590 stellen Sie sicher, dass NT und FRITZ!Box über den LAN- und WAN-Port miteinan-...
- Seite 27 Weitere Informationen zur Fehlerbehebung erhalten Sie über die Wissensdatenbank der Firma AVM unter: https://avm.de/service/fritzbox/fritzbox-7490/ uebersicht oder https://avm.de/service/fritzbox/fritzbox-7590/ uebersicht/ Weitere Funktionen der Eine vollständige Beschreibung aller Funktionen FRITZ!Box konfigurieren der FRITZ!Box 7490 und FRITZ!Box 7590 finden Sie in den Bedienungsanleitungen unter: avm.de/service/handbuecher...
- Seite 28 Stand: 07.2020 © 2020 Deutsche Glasfaser Wholesale GmbH. Alle Rechte vorbehalten. Betriebsanleitungen, Handbücher und Software sind generell Diese Anleitung wurde mit großem Engagement erstellt, um urheberrechtlich geschützt. Das Kopieren, Vervielfältigen, sicherzustellen, dass die in diesem Handbuch aufgeführten Übersetzen oder Umsetzen in jedwedes elektronische Medium Informationen korrekt sind.
