Eltako DSZ15WD-3x5A Bedienungsanleitung

D
28 305 015 - 1
Drehstromzähler DSZ15WD-3x5A mit Display,
MID geeicht
Diese Geräte dürfen nur durch eine Elektrofachkraft installiert werden, andernfalls
besteht Brandgefahr oder Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle: -25°C bis +55°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte: Jahresmittelwert <75%.
Wandlerzähler mit setzbarem Wandlerverhätnis und MID.
Maximalstrom 3x5 A, Stand-by-Verlust nur 0,5 Watt je Pfad.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35 in Installations-
schränken mit Schutzart IP51. 4 Teilungseinheiten = 70 mm breit, 58 mm tief.
Genauigkeitsklasse B (1%). Mit S0-Schnittstelle.
Dieser Drehstromzähler misst die Wirkenergie anhand der durch die Wandler fließenden
Strömen. Der Eigenverbrauch von nur maximal 0,5 Watt Wirk leistung je Pfad wird nicht
gemessen und nicht angezeigt.
Es können 1, 2 oder 3 Wandler mit Sekundärströmen bis zu 5 A angeschlossen werden.
Der Anlaufstrom ist 1O mA. Der N-Anschluss muss vorhanden sein.
Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von
zwei Wochen abgelesen werden.
Der Leistungsbezug wird mit einem 10 mal je kWh blinkenden Balken im Display angezeigt.
Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen im Menü
geblättert wird. Zunächst schaltet sich die Hintergrund beleuchtung ein. Danach können
die Gesamt-Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentan-
werte Leistung, Spannung und Strom je Außenleiter angezeigt werden.
Außerdem kann des Wandlerverhältnis eingestellt werden. Ab Werk ist es mit 5:5 eingestellt
und mit einer Brücke über die mit ' J UMPER' gekennzeichneten Anschlussklemmen verriegelt.
Das Wandlerverhältnis wird durch Entfernen der Brücke und Neueinstellung gemäß neben-
stehender Displayführung dem installierten Wandler angepasst. Danach wird es mit der
Brücke wieder verriegelt. Einstellbar sind die Wandlerverhältnisse 5:5, 50:5, 100:5, 150:5,
200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 und 1500:5.
Fehlermeldung (false)
Bei fehlendem Außenleiter oder falscher Stromrichtung wird 'false' und der entsprechende
Außenleiter im Display angezeigt.
Achtung! Vor Arbeiten an den Stromwandlern die Spannungspfade des Zählers freischalten.
Anschlussbeispiel:
4-Leiter-Anschluss 3x230/400 V
Die sekundären, netzseitigen Stromwandleranschlüsse sind mit den zu messenden
Außenleitern zu verbinden. Diese Verbindungen für die Spannungsversorgung des
Zählers sind den lokalen Installations vorschriften entsprechend abzusichern.

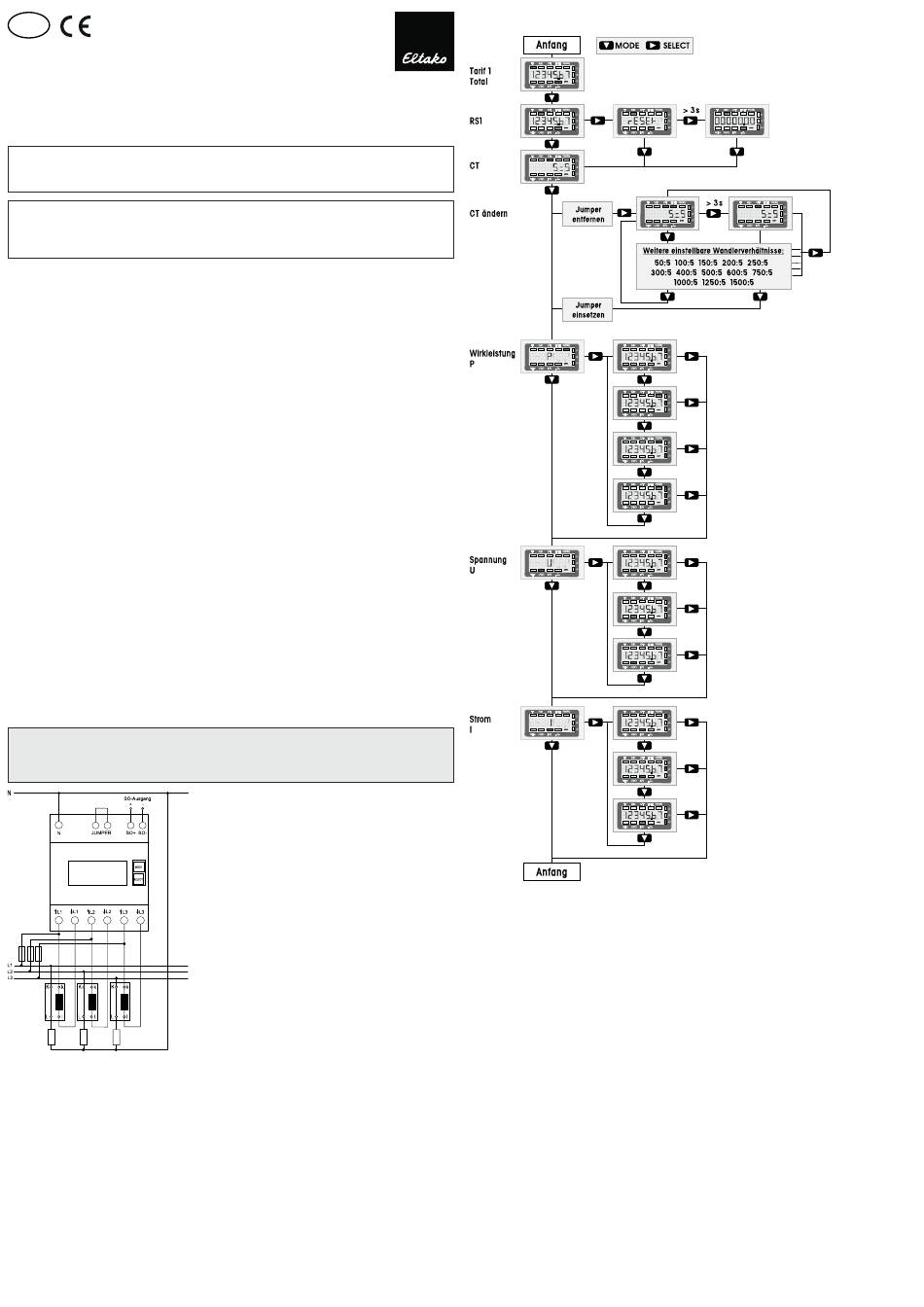

Displayführung
