D
28 380 615 - 1

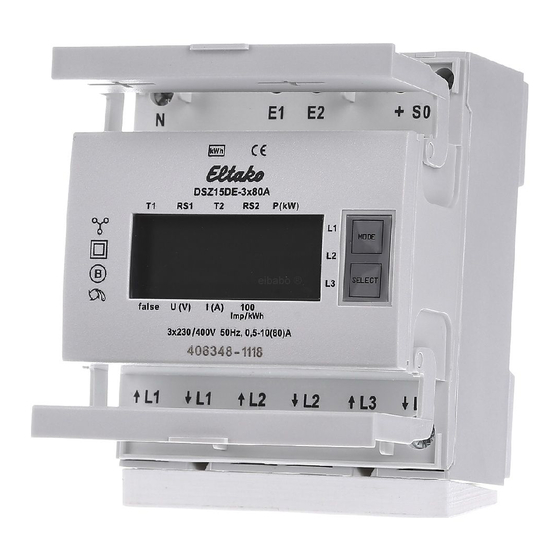

Drehstromzähler DSZ15DE-3x80A mit Display,
ohne MID
Diese Geräte dürfen nur durch eine Elektrofachkraft installiert werden, andernfalls
besteht Brandgefahr oder Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle: -25°C bis +55°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte: Jahresmittelwert <75%.
Maximalstrom 3x80 A, Stand-by-Verlust nur 0,5 Watt je Pfad.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35 in Installationsschränken
mit Schutzart IP51. 4 Teilungseinheiten = 70 mm breit, 58 mm tief.
Genauigkeitsklasse B (1%). Mit S0-Schnittstelle.
Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den
Eingängen und Ausgängen fließenden Strömen.
Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen
und nicht angezeigt. Wie alle Zähler ohne MID-Konformitäts-erklärung in Europa nicht für
die monetäre Stromabrechnung zugelassen.
Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80 A angeschlossen werden.
Der Anlaufstrom ist 4O mA.
Der N-Anschluss muss vorhanden sein.
Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von
zwei Wochen abgelesen werden.
Der Leistungsbezug wird mit einem 100 mal je kWh blinkenden Balken im Display angezeigt.
Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230 V an die Klemmen
E1/E2 wird auf einen zweiten Tarif umgeschaltet.
Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen im Menü
geblättert wird. Zunächst schaltet sich die Hintergrund beleuchtung ein. Danach können
die Gesamt-Wirkenergie je Tarif, die Wirk energie des rücksetzbaren Speichers RS1 bzw. RS2
sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden.
Fehlermeldung (false)
Bei fehlendem Außenleiter oder falscher Stromrichtung wird 'false' und der entsprechende
Außenleiter im Display angezeigt.

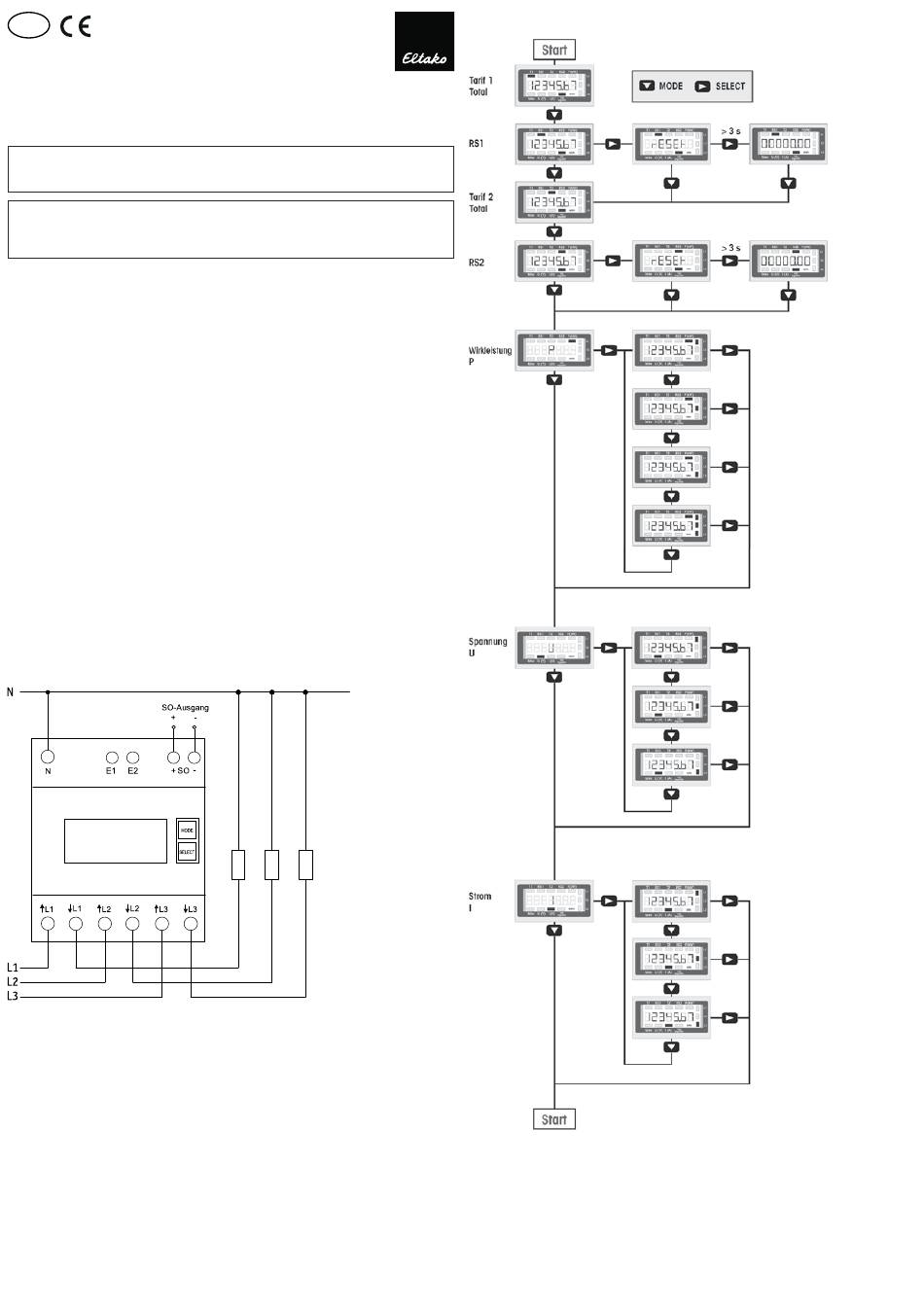

Anschlussbeispiel:
4-Leiter-Anschluss 3x230/400 V
Displayführung
