Eltako DSZ12D Bedienungsanleitung

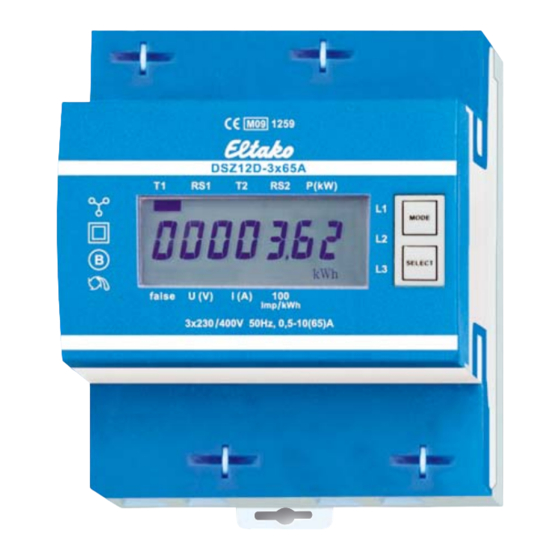

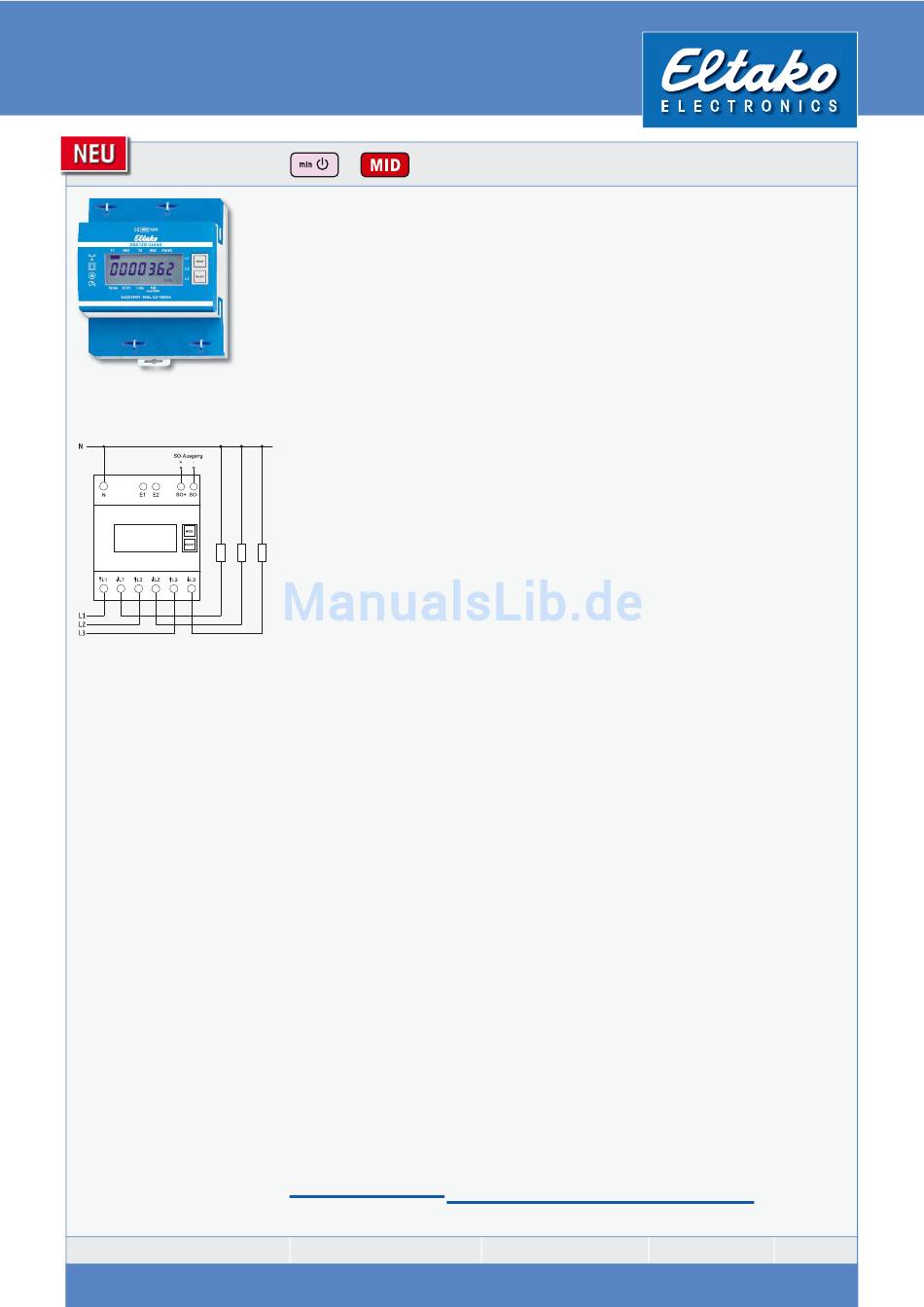

Drehstromzähler DSZ12D mit Display,
MID geeicht
DSZ12D-3x65 A
Anschlussbeispiel
4-Leiter-Anschluss 3x230/400V
DSZ12D-3x65A
Unverbindliche Preisempfehlung zuzüglich gesetzl. MwSt. Unverbindliche Preisempfehlung zuzüglich gesetzl. MwSt.
Nur geeichte Zähler sind nach §25 des deutschen Eichgesetzes zur Strom-
abrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach §19.
Maximalstrom 3x65 A, Stand-by-Verlust nur 0,4 Watt je Pfad.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
4 Teilungs einheiten = 70mm breit, 58mm tief.
Genauigkeitsklasse B (1%). Mit S0-Schnittstelle.
Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den
Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,4 Watt
Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt.
Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 65 A angeschlossen werden.
Der Anlaufstrom ist 4O mA.
Der N-Anschluss muss vorhanden sein.
Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei
Wochen abgelesen werden.
Der Leistungsbezug wird mit einem 100 mal je kWh blinkenden Balken im Display angezeigt.
Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230 V an die Klemmen
E1/E2 wird auf einen zweiten Tarif umgeschaltet.
Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß
Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung
ein. Danach können die Gesamtleistung je Tarif und rücksetzbaren Speichers RS1 bzw. RS2
sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden.
Fehlermeldung (false)
Bei fehlendem Außenleiter oder falscher Stromrichtung wird 'false' und der entsprechende
Außenleiter im Display angezeigt.
Technische Daten Seite F8. Gehäuse für Bedienungs anleitungen GBA12 Seite Z2.
MID geeicht EAN 4010312 501207 239,00 €/St. Lagertype
